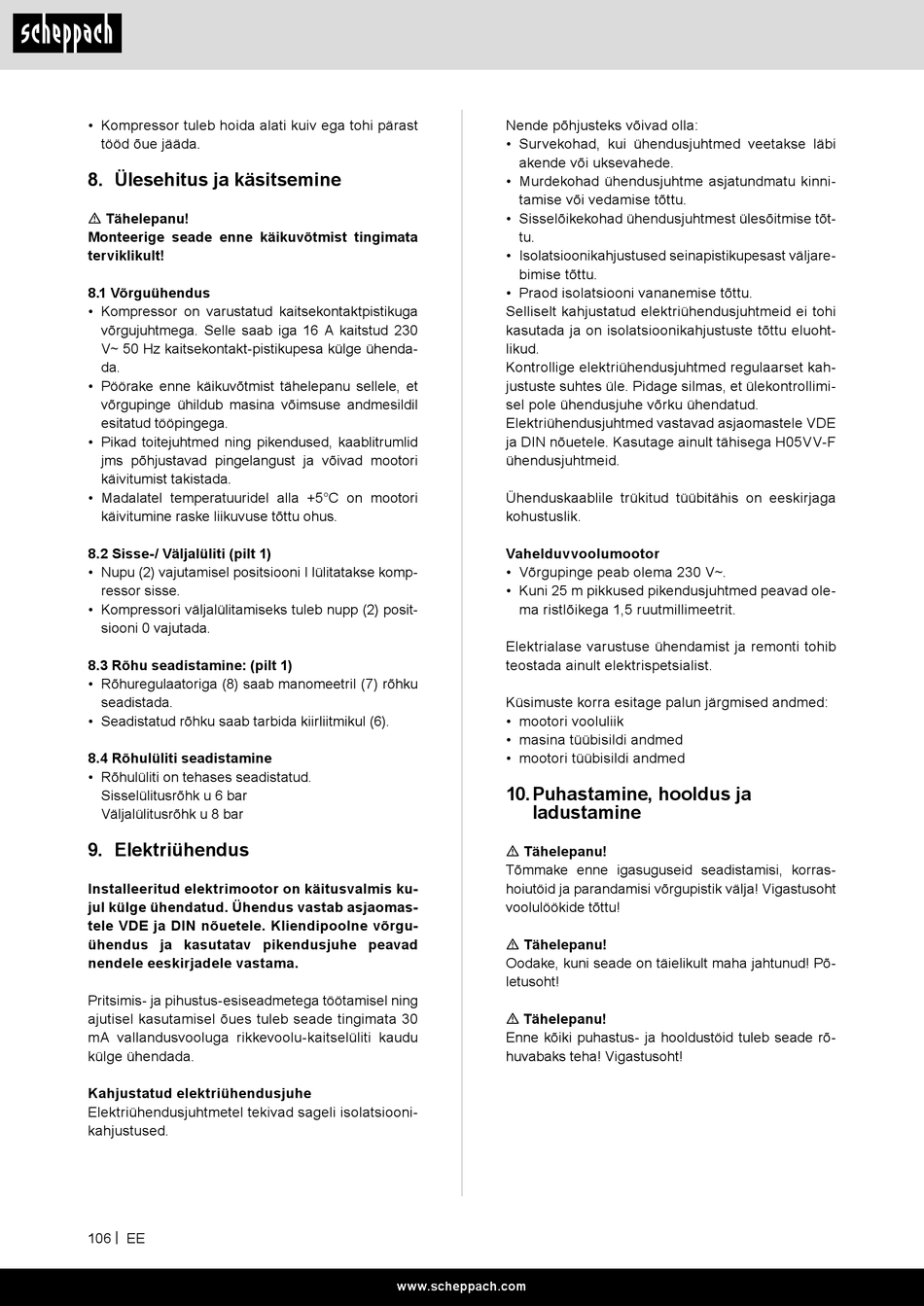

• Kompressor tuleb hoida alati kuiv ega tohi pärast
tööd õue jääda.
8. Ülesehitus ja käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
8.1 Võrguühendus
• Kompressor on varustatud kaitsekontaktpistikuga
võrgujuhtmega. Selle saab iga 16 A kaitstud 230
V~ 50 Hz kaitsekontakt-pistikupesa külge ühenda-
da.
• Pöörake enne käikuvõtmist tähelepanu sellele, et
võrgupinge ühildub masina võimsuse andmesildil
esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid
jms põhjustavad pingelangust ja võivad mootori
käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori
käivitumine raske liikuvuse tõttu ohus.
8.2 Sisse-/ Väljalüliti (pilt 1)
• Nupu (2) vajutamisel positsiooni I lülitatakse komp-
ressor sisse.
• Kompressori väljalülitamiseks tuleb nupp (2) posit-
siooni 0 vajutada.
8.3 Rõhu seadistamine: (pilt 1)
• Rõhuregulaatoriga (8) saab manomeetril (7) rõhku
seadistada.
• Seadistatud rõhku saab tarbida kiirliitmikul (6).
8.4 Rõhulüliti seadistamine
• Rõhulüliti on tehases seadistatud.
Sisselülitusrõhk u 6 bar
Väljalülitusrõhk u 8 bar
9. Elektriühendus
Installeeritud elektrimootor on käitusvalmis ku-
jul külge ühendatud. Ühendus vastab asjaomas-
tele VDE ja DIN nõuetele. Kliendipoolne võrgu-
ühendus ja kasutatav pikendusjuhe peavad
nendele eeskirjadele vastama.
Pritsimis- ja pihustus-esiseadmetega töötamisel ning
ajutisel kasutamisel õues tuleb seade tingimata 30
mA vallandusvooluga rikkevoolu-kaitselüliti kaudu
külge ühendada.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
106 | EE
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinni-
tamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõt-
tu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustatud elektriühendusjuhtmeid ei tohi
kasutada ja on isolatsioonikahjustuste tõttu eluoht-
likud.
Kontrollige elektriühendusjuhtmed regulaarset kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimi-
sel pole ühendusjuhe võrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H05VV-F
ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga
kohustuslik.
Vahelduvvoolumootor
• Võrgupinge peab olema 230 V~.
• Kuni 25 m pikkused pikendusjuhtmed peavad ole-
ma ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
10. Puhastamine, hooldus ja
ladustamine
m Tähelepanu!
Tõmmake enne igasuguseid seadistamisi, korras-
hoiutöid ja parandamisi võrgupistik välja! Vigastusoht
voolulöökide tõttu!
m Tähelepanu!
Oodake, kuni seade on täielikult maha jahtunud! Põ-
letusoht!
m Tähelepanu!
Enne kõiki puhastus- ja hooldustöid tuleb seade rõ-
huvabaks teha! Vigastusoht!
