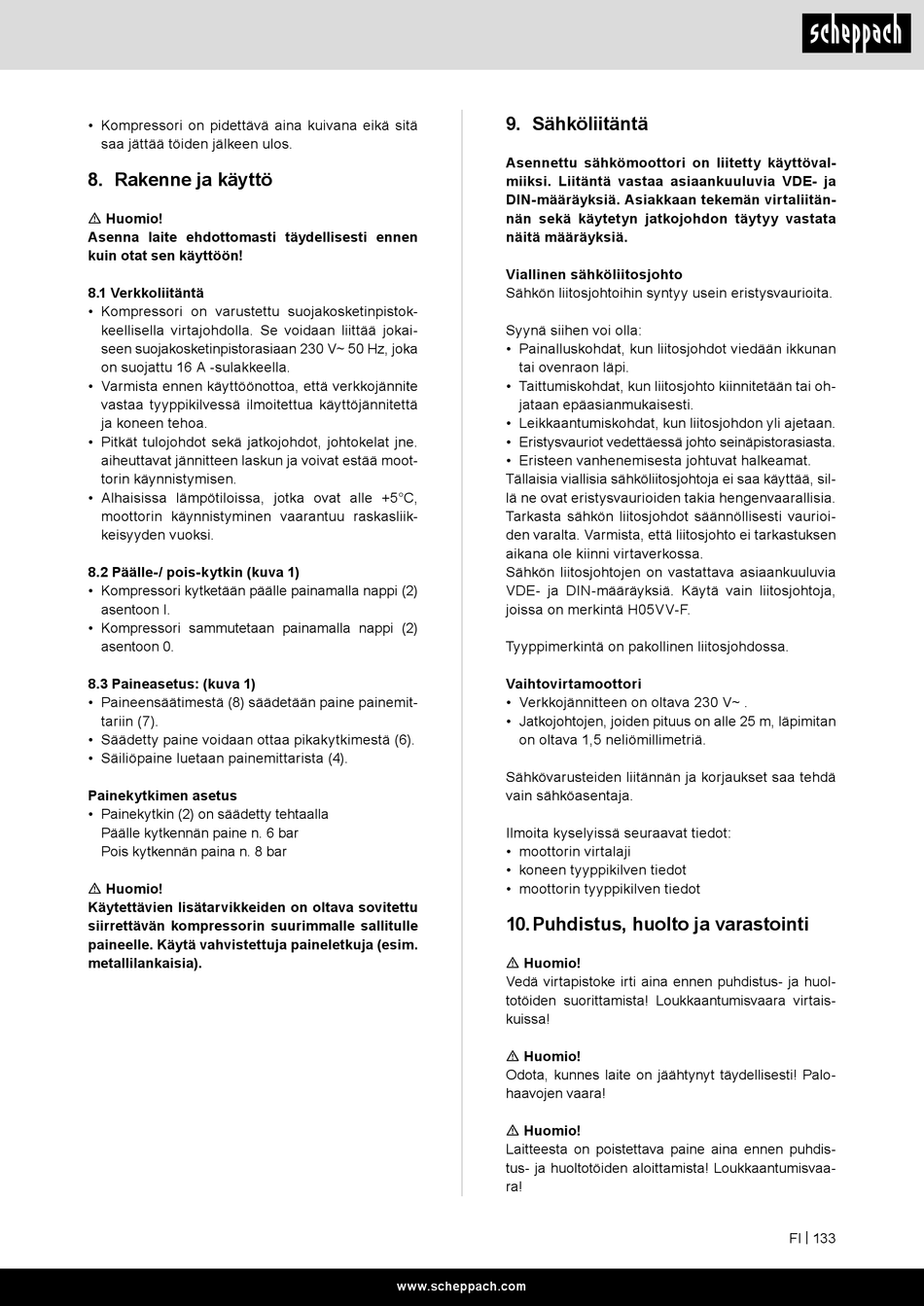

• Kompressori on pidettävä aina kuivana eikä sitä
saa jättää töiden jälkeen ulos.
8. Rakenne ja käyttö
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen
kuin otat sen käyttöön!
8.1 Verkkoliitäntä
• Kompressori on varustettu suojakosketinpistok-
keellisella virtajohdolla. Se voidaan liittää jokai-
seen suojakosketinpistorasiaan 230 V~ 50 Hz, joka
on suojattu 16 A -sulakkeella.
• Varmista ennen käyttöönottoa, että verkkojännite
vastaa tyyppikilvessä ilmoitettua käyttöjännitettä
ja koneen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne.
aiheuttavat jännitteen laskun ja voivat estää moot-
torin käynnistymisen.
• Alhaisissa lämpötiloissa, jotka ovat alle +5°C,
moottorin käynnistyminen vaarantuu raskasliik-
keisyyden vuoksi.
8.2 Päälle-/ pois-kytkin (kuva 1)
• Kompressori kytketään päälle painamalla nappi (2)
asentoon I.
• Kompressori sammutetaan painamalla nappi (2)
asentoon 0.
8.3 Paineasetus: (kuva 1)
• Paineensäätimestä (8) säädetään paine painemit-
tariin (7).
• Säädetty paine voidaan ottaa pikakytkimestä (6).
• Säiliöpaine luetaan painemittarista (4).
Painekytkimen asetus
• Painekytkin (2) on säädetty tehtaalla
Päälle kytkennän paine n. 6 bar
Pois kytkennän paina n. 8 bar
m Huomio!
Käytettävien lisätarvikkeiden on oltava sovitettu
siirrettävän kompressorin suurimmalle sallitulle
paineelle. Käytä vahvistettuja paineletkuja (esim.
metallilankaisia).
9. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttöval-
miiksi. Liitäntä vastaa asiaankuuluvia VDE- ja
DIN-määräyksiä. Asiakkaan tekemän virtaliitän-
nän sekä käytetyn jatkojohdon täytyy vastata
näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoihin syntyy usein eristysvaurioita.
Syynä siihen voi olla:
• Painalluskohdat, kun liitosjohdot viedään ikkunan
tai ovenraon läpi.
• Taittumiskohdat, kun liitosjohto kiinnitetään tai oh-
jataan epäasianmukaisesti.
• Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
• Eristysvauriot vedettäessä johto seinäpistorasiasta.
• Eristeen vanhenemisesta johtuvat halkeamat.
Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sil-
lä ne ovat eristysvaurioiden takia hengenvaarallisia.
Tarkasta sähkön liitosjohdot säännöllisesti vaurioi-
den varalta. Varmista, että liitosjohto ei tarkastuksen
aikana ole kiinni virtaverkossa.
Sähkön liitosjohtojen on vastattava asiaankuuluvia
VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja,
joissa on merkintä H05VV-F.
Tyyppimerkintä on pakollinen liitosjohdossa.
Vaihtovirtamoottori
• Verkkojännitteen on oltava 230 V~ .
• Jatkojohtojen, joiden pituus on alle 25 m, läpimitan
on oltava 1,5 neliömillimetriä.
Sähkövarusteiden liitännän ja korjaukset saa tehdä
vain sähköasentaja.
Ilmoita kyselyissä seuraavat tiedot:
• moottorin virtalaji
• koneen tyyppikilven tiedot
• moottorin tyyppikilven tiedot

10. Puhdistus, huolto ja varastointi

m Huomio!
Vedä virtapistoke irti aina ennen puhdistus- ja huol-
totöiden suorittamista! Loukkaantumisvaara virtais-
kuissa!
m Huomio!
Odota, kunnes laite on jäähtynyt täydellisesti! Palo-
haavojen vaara!
m Huomio!
Laitteesta on poistettava paine aina ennen puhdis-
tus- ja huoltotöiden aloittamista! Loukkaantumisvaa-
ra!
