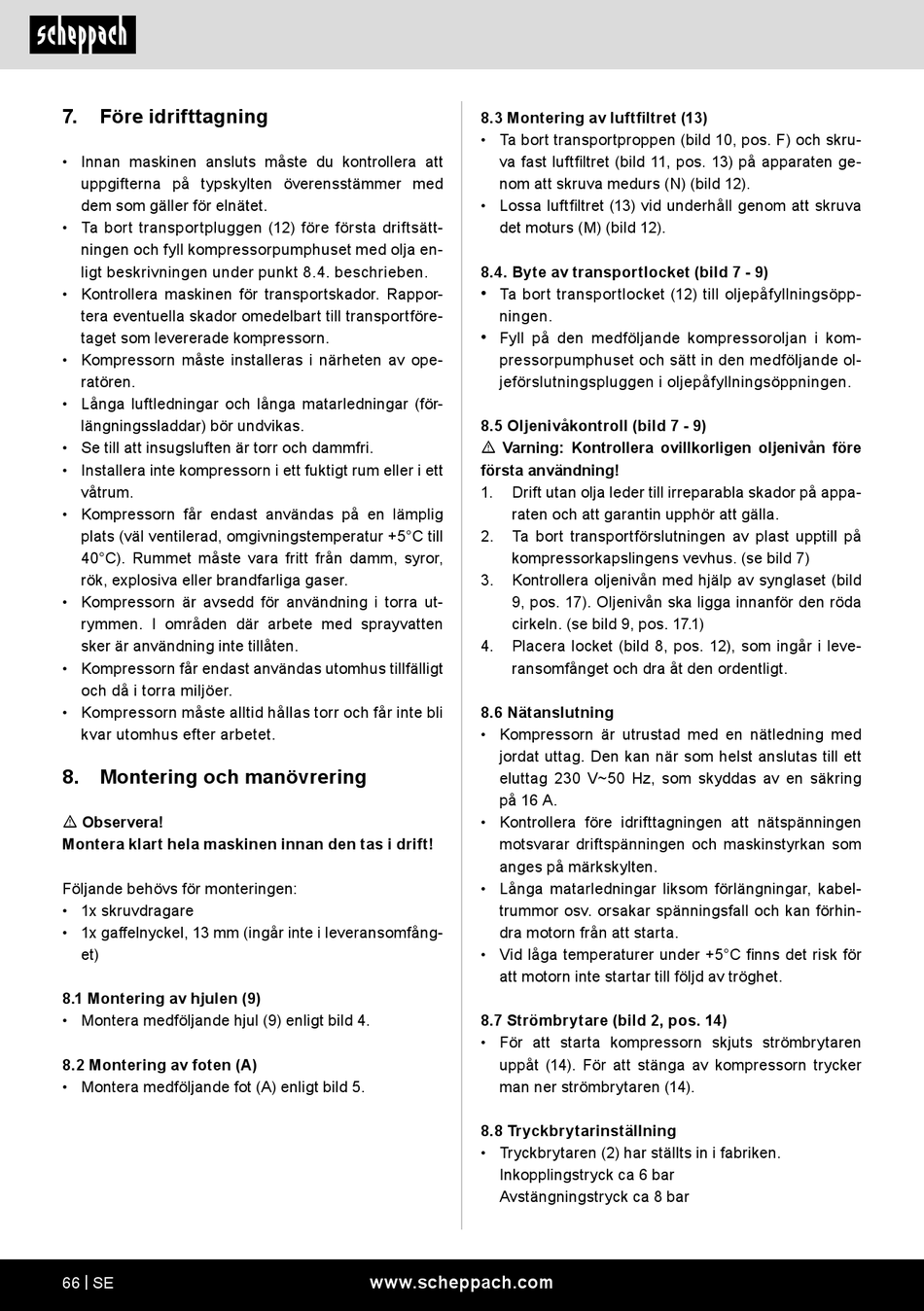

7. Före idrifttagning
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med
dem som gäller för elnätet.
• Ta bort transportpluggen (12) före första driftsätt-
ningen och fyll kompressorpumphuset med olja en-
ligt beskrivningen under punkt 8.4. beschrieben.
• Kontrollera maskinen för transportskador. Rappor-
tera eventuella skador omedelbart till transportföre-
taget som levererade kompressorn.
• Kompressorn måste installeras i närheten av ope-
ratören.
• Långa luftledningar och långa matarledningar (för-
längningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum eller i ett
våtrum.
• Kompressorn får endast användas på en lämplig
plats (väl ventilerad, omgivningstemperatur +5°C till
40°C). Rummet måste vara fritt från damm, syror,
rök, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra ut-
rymmen. I områden där arbete med sprayvatten
sker är användning inte tillåten.
• Kompressorn får endast användas utomhus tillfälligt
och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte bli
kvar utomhus efter arbetet.
8. Montering och manövrering
m Observera!
Montera klart hela maskinen innan den tas i drift!
Följande behövs för monteringen:
• 1x skruvdragare
• 1x gaffelnyckel, 13 mm (ingår inte i leveransomfång-
et)
8.1 Montering av hjulen (9)
• Montera medföljande hjul (9) enligt bild 4.
8.2 Montering av foten (A)
• Montera medföljande fot (A) enligt bild 5.
66 | SE
8.3 Montering av luftfiltret (13)
• Ta bort transportproppen (bild 10, pos. F) och skru-
va fast luftfiltret (bild 11, pos. 13) på apparaten ge-
nom att skruva medurs (N) (bild 12).
• Lossa luftfiltret (13) vid underhåll genom att skruva
det moturs (M) (bild 12).
8.4. Byte av transportlocket (bild 7 - 9)
•
Ta bort transportlocket (12) till oljepåfyllningsöpp-
ningen.
•
Fyll på den medföljande kompressoroljan i kom-
pressorpumphuset och sätt in den medföljande ol-
jeförslutningspluggen i oljepåfyllningsöppningen.
8.5 Oljenivåkontroll (bild 7 - 9)
m Varning: Kontrollera ovillkorligen oljenivån före
första användning!
1. Drift utan olja leder till irreparabla skador på appa-
raten och att garantin upphör att gälla.
2. Ta bort transportförslutningen av plast upptill på
kompressorkapslingens vevhus. (se bild 7)
3. Kontrollera oljenivån med hjälp av synglaset (bild
9, pos. 17). Oljenivån ska ligga innanför den röda
cirkeln. (se bild 9, pos. 17.1)
4. Placera locket (bild 8, pos. 12), som ingår i leve-
ransomfånget och dra åt den ordentligt.
8.6 Nätanslutning
• Kompressorn är utrustad med en nätledning med
jordat uttag. Den kan när som helst anslutas till ett
eluttag 230 V~50 Hz, som skyddas av en säkring
på 16 A.
• Kontrollera före idrifttagningen att nätspänningen
motsvarar driftspänningen och maskinstyrkan som
anges på märkskylten.
• Långa matarledningar liksom förlängningar, kabel-
trummor osv. orsakar spänningsfall och kan förhin-
dra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för
att motorn inte startar till följd av tröghet.
8.7 Strömbrytare (bild 2, pos. 14)
• För att starta kompressorn skjuts strömbrytaren
uppåt (14). För att stänga av kompressorn trycker
man ner strömbrytaren (14).
8.8 Tryckbrytarinställning
• Tryckbrytaren (2) har ställts in i fabriken.
Inkopplingstryck ca 6 bar
Avstängningstryck ca 8 bar
