Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
Pos. Symbol
8
9
Hold
10
11
12
13
14
15
4.3.1.2

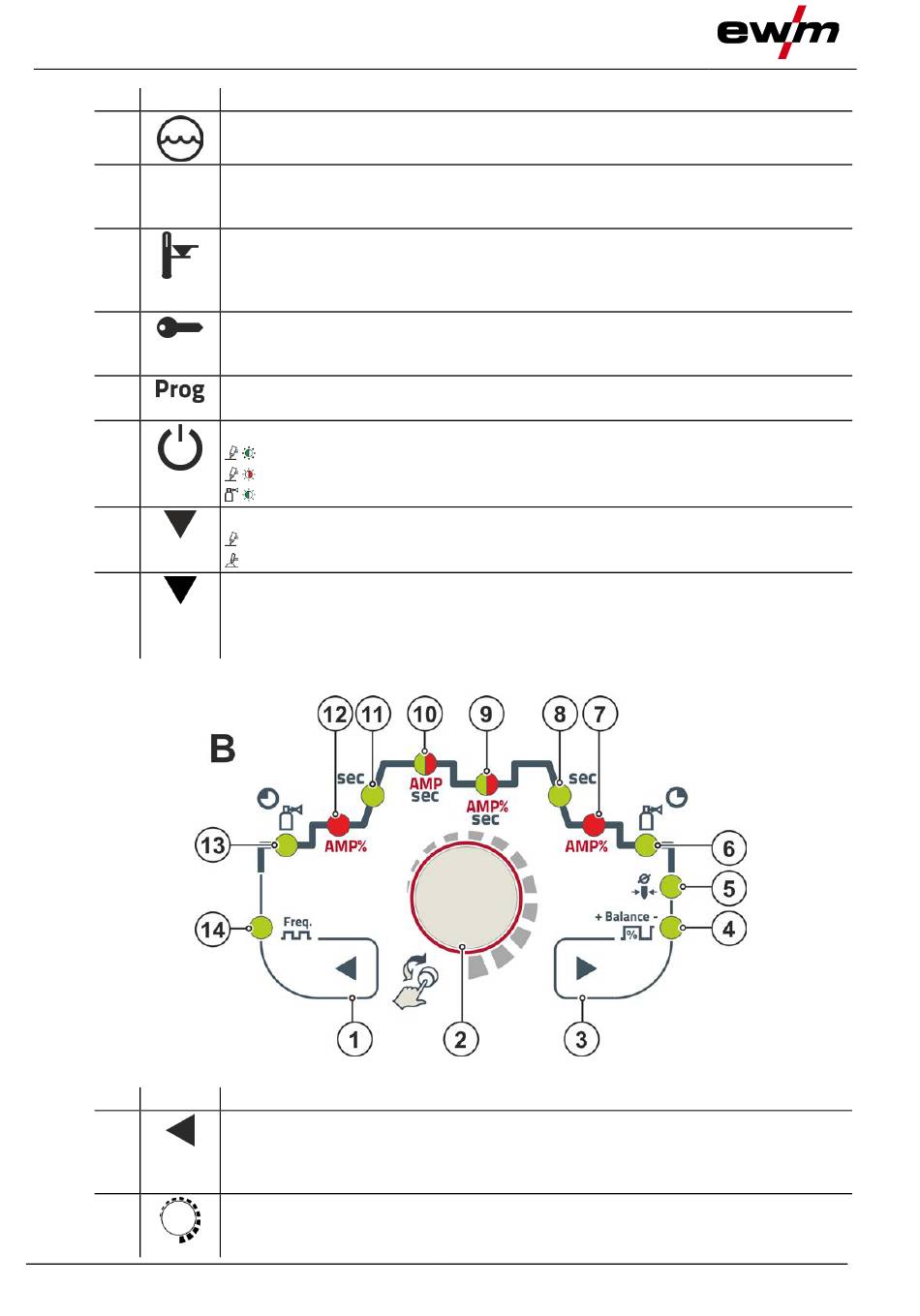

Steuerungsbereich B
Pos. Symbol
1
2
20
Beschreibung
0
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der Gerätesteuerung > siehe Kapi-
tel 5.6.
Signalleuchte Programm (ausschließlich für Geräteserie "RC")
Anzeige der aktuellen Programmnummer in der Schweißdatenanzeige.
Drucktaste Hilfslichtbogen
------ Zündvorgang gestartet (Signalleuchte leuchtet grün)
------ Hilfslichtbogen brennt (Signalleuchte leuchtet rot)
------ Plasmagas fließt (Signalleuchte leuchtet grün)
Drucktaste Schweißverfahren
--------- Plasma-Schweißen
--------- WIG-Schweißen
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V --------- Anzeige Schweißspannung
JOB ------ Anzeige und Einstellung der JOB-Nummer mit dem Steuerungsknopf
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den Uhr-
zeigersinn angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung aus-
schließlich über den Steuerungsknopf.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und Drücken > siehe Kapi-
tel 4.4.
Abbildung 4-5
099-007033-EW500
4.1.2022
