Steuerungsbereich A - EWM Tetrix 300 AC/DC Smart Betriebsanleitung

Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.1

Steuerungsbereich A

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.1
Drucktaste Betriebsarten > siehe Kapitel 5.1.5 / Energiesparmo-
dus > siehe Kapitel 5.3
--------- 2-Takt
------- 4-Takt
------- Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------- Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
--------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
WIG ----- Pulsschweißen > siehe Kapitel 5.1.6
E-Hand - Pulsschweißen > siehe Kapitel 5.2.5
Drucktaste Schweißstrompolarität
-------- Gleichstromschweißen mit negativer Polarität am Brenner (bzw. Elektroden-
halter) gegenüber Werkstück.
-- Wechselstromschweißen/Wechselstromformen > siehe Kapitel 5.1.3.3
Drucktaste Schweißverfahren
--------- WIG-Schweißen
----- E-Hand-Schweißen (Signalleuchte leuchtet grün)
----- Einstellung Arcforce (Signalleuchte leuchtet rot)
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V --------- Anzeige Schweißspannung
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die Um-
schaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 5.1.11.

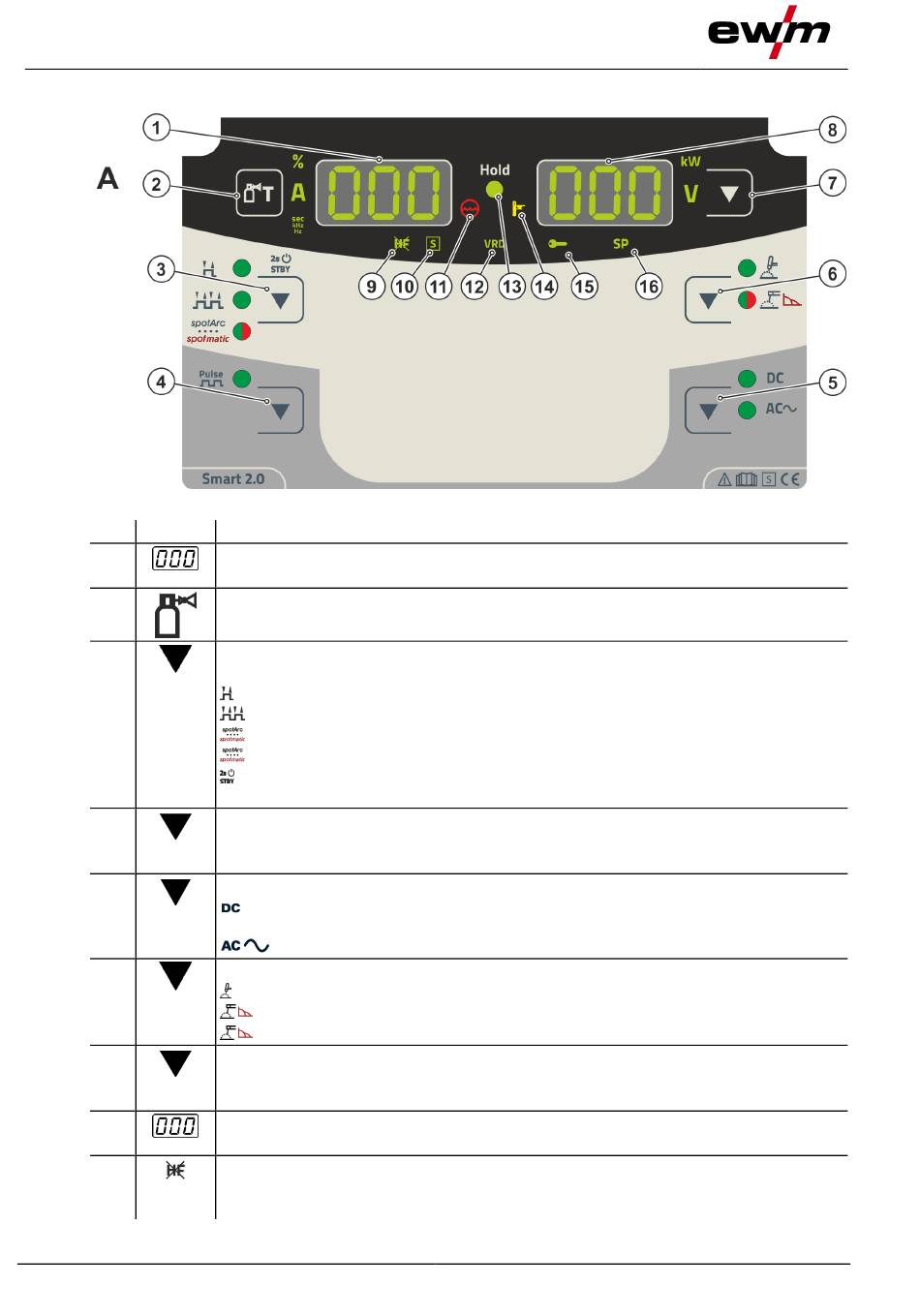

Abbildung 4-2
099-00T404-EW500
02.07.2020
