4.1.1

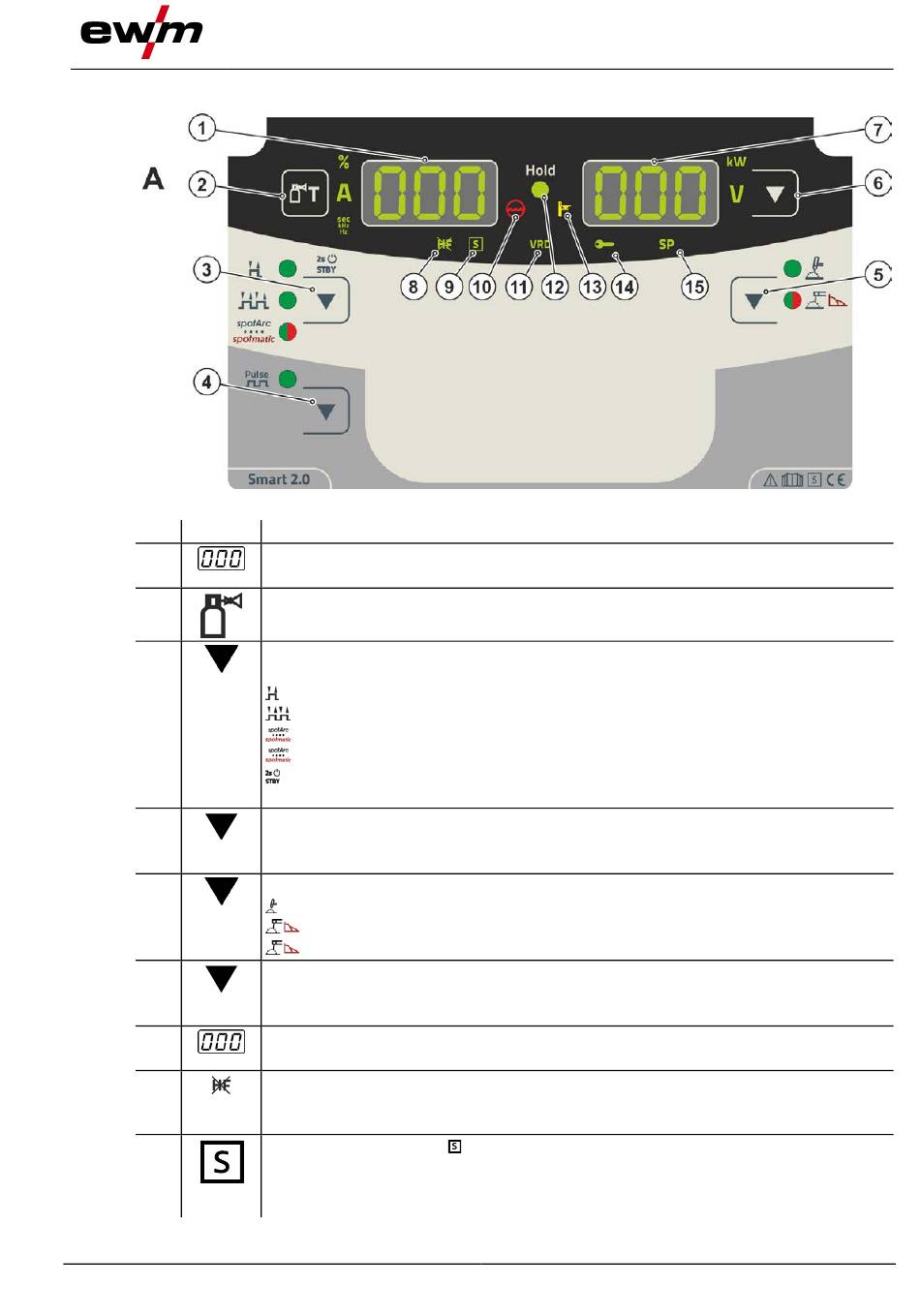

Steuerungsbereich A
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-00T405-EW500
02.07.2020
Beschreibung
0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.1
Drucktaste Betriebsarten > siehe Kapitel 5.1.4 / Energiesparmo-
dus > siehe Kapitel 5.3
--------- 2-Takt
------- 4-Takt
------- Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------- Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
--------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
WIG ------ Pulsschweißen > siehe Kapitel 5.1.5
E-Hand -- Pulsschweißen > siehe Kapitel 5.2.5
Drucktaste Schweißverfahren
---------- WIG-Schweißen
------ E-Hand-Schweißen (Signalleuchte leuchtet grün)
------ Einstellung Arcforce (Signalleuchte leuchtet rot)
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V ---------- Anzeige Schweißspannung
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die Um-
schaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 5.1.10.
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen mög-
lich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der Service
zu verständigen.
Gerätesteuerung - Bedienelemente
Abbildung 4-2
-Zeichen
Übersicht Steuerungsbereiche
