3.1.1

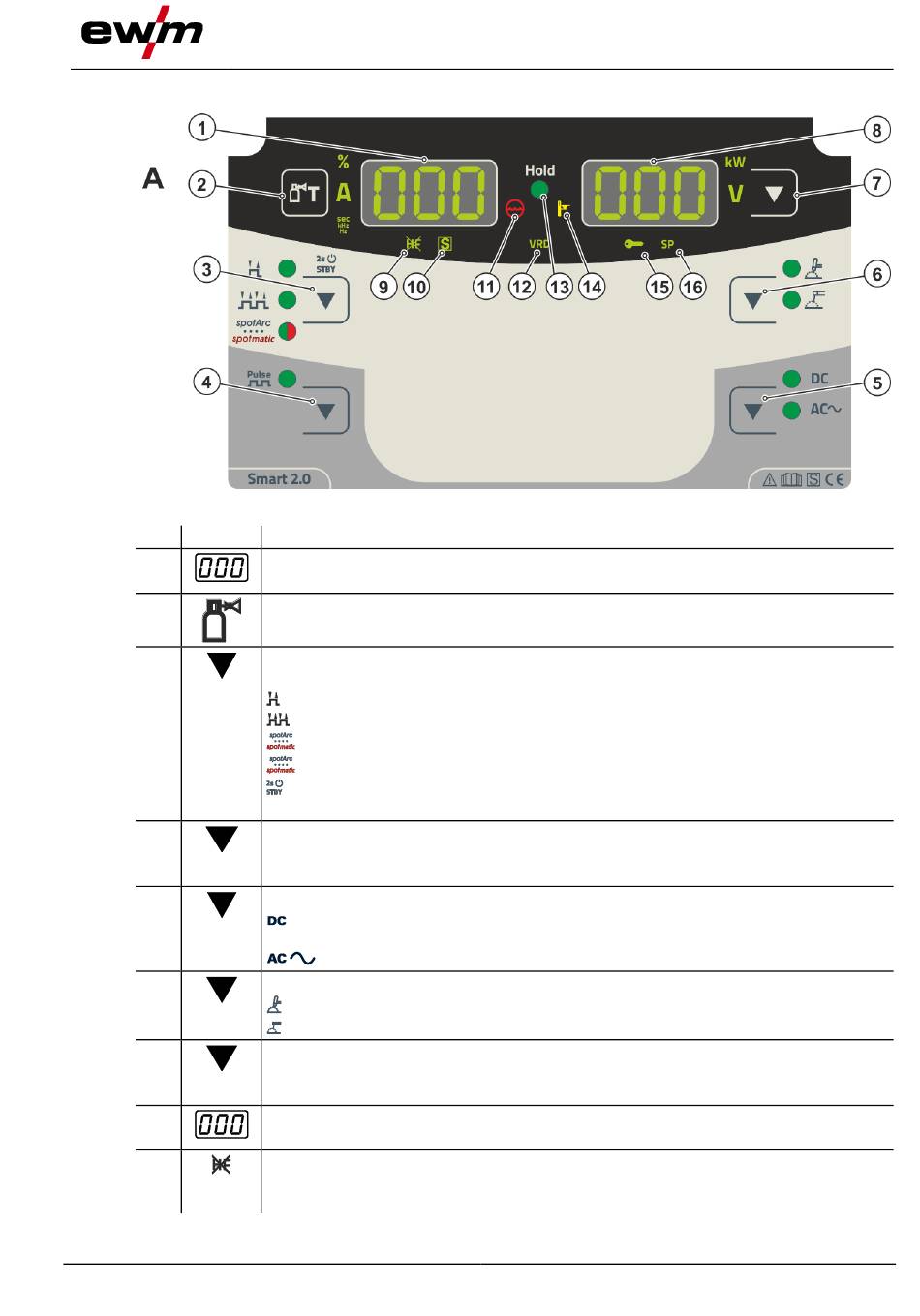

Steuerungsbereich A

Pos. Symbol
1
2
3
4
5
6
7
8
9
099-00T406-EW500
13.07.2017
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Drucktaste Gastest > siehe Kapitel 4.1.1
Drucktaste Betriebsarten > siehe Kapitel 4.1.5 /
Energiesparmodus > siehe Kapitel 4.3
--------- 2-Takt
------- 4-Takt
------ Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------ Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
--------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
WIG ------ Pulsschweißen > siehe Kapitel 4.1.6
E-Hand -- Pulsschweißen > siehe Kapitel 4.2.2
Drucktaste Schweißstrompolarität
-------- Gleichstromschweißen mit negativer Polarität am Brenner (bzw.
Elektrodenhalter) gegenüber Werkstück.
--- Wechselstromschweißen/Wechselstromformen > siehe Kapitel 4.1.3.2
Drucktaste Schweißverfahren
--------- WIG-Schweißen
--------- E-Hand-Schweißen
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V ---------- Anzeige Schweißspannung
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die
Umschaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 4.1.10.
Gerätesteuerung - Bedienelemente
Abbildung 3-2
Übersicht Steuerungsbereiche
