Steuerungsbereich A
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-00T405-EW500
10.11.2017
Beschreibung
0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 4.1.1
Drucktaste Betriebsarten > siehe Kapitel 4.1.4 /
Energiesparmodus > siehe Kapitel 4.3
--------- 2-Takt
------- 4-Takt
------ Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------ Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
-------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
WIG ------ Pulsschweißen > siehe Kapitel 4.1.5
E-Hand -- Pulsschweißen > siehe Kapitel 4.2.5
Drucktaste Schweißverfahren
--------- WIG-Schweißen
---- E-Hand-Schweißen (Signalleuchte leuchtet grün)
---
Einstellung Arcforce (Signalleuchte leuchtet rot)
Drucktaste Umschaltung Anzeige
kW-------- Anzeige Schweißleistung
V ---------- Anzeige Schweißspannung
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 3.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die
Umschaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 4.1.10.
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen
möglich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der
Service ist zu verständigen.
Gerätesteuerung - Bedienelemente

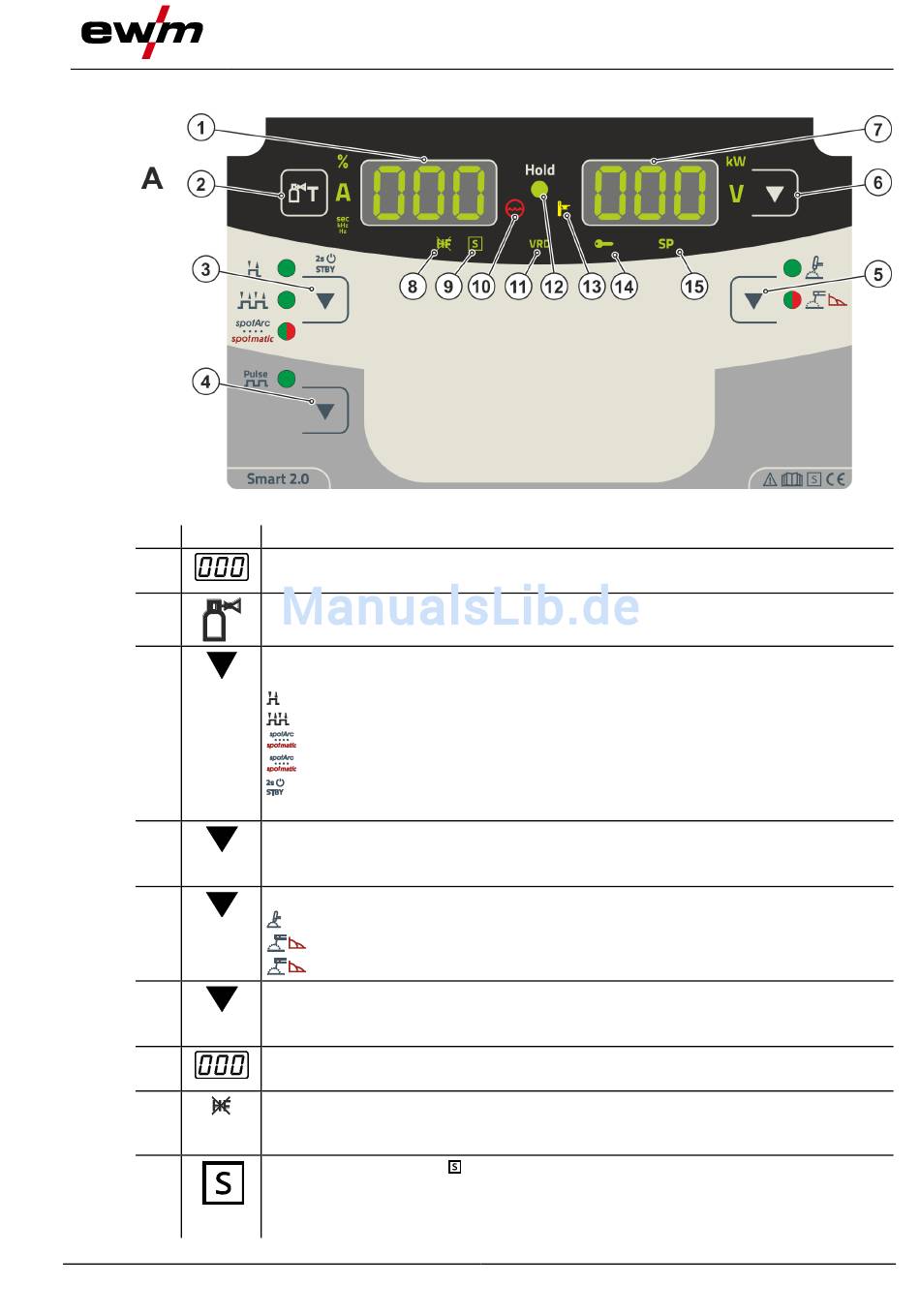

Abbildung 3-2
