099-007033-EW500
4.1.2022

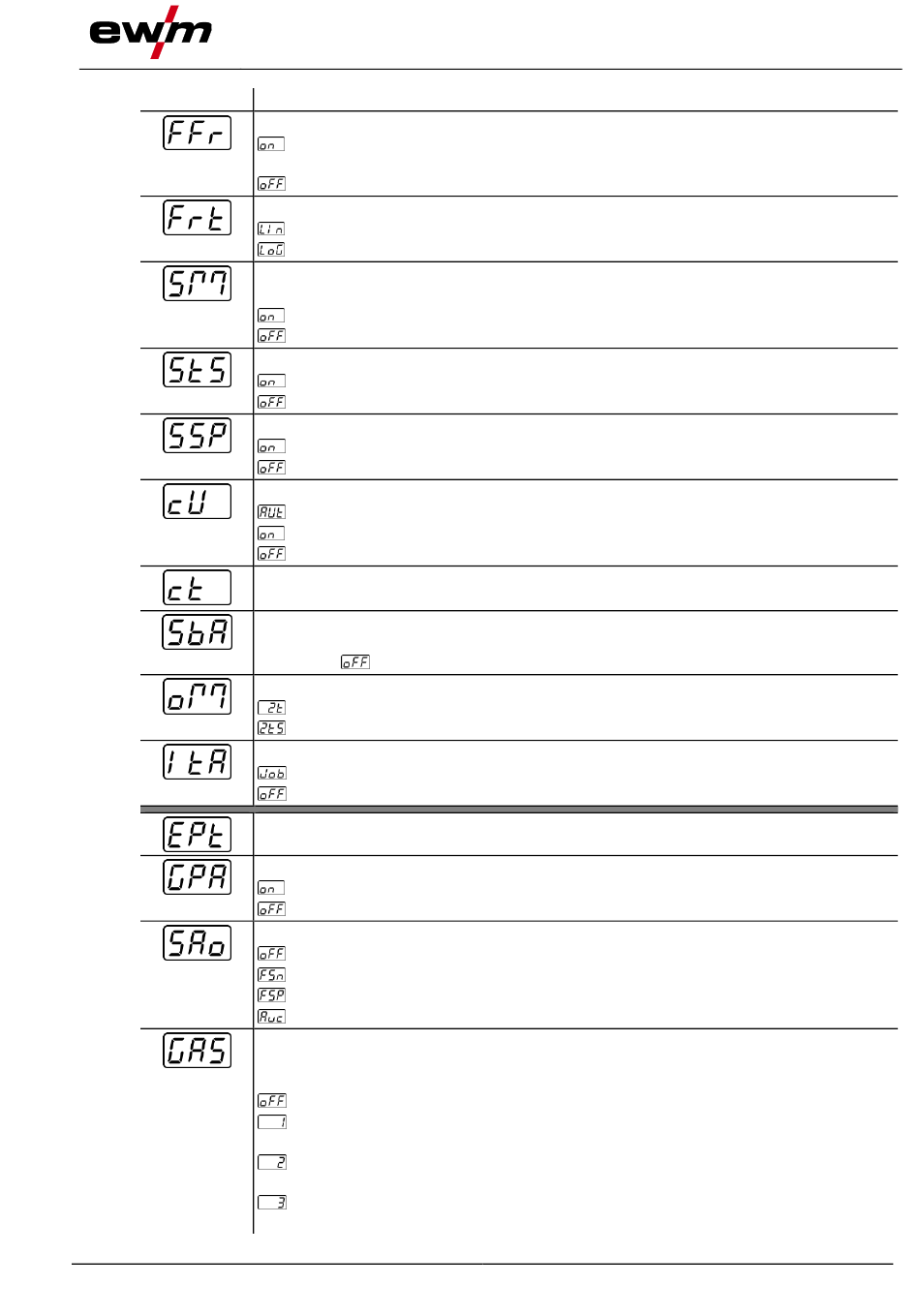

Einstellung / Anwahl
RTF-Startrampe
-------Schweißstrom läuft in einer Rampenfunktion auf den vorgegebenen Haupt-
strom (ab Werk)
-------Schweißstrom springt sofort auf den vorgegebenen Hauptstrom
RTF-Ansprechverhalten
-------Lineares Ansprechverhalten
-------Logarithmisches Ansprechverhalten (ab Werk)
Betriebsart spotmatic
Zündung durch Werkstückberührung
-------Funktion eingeschaltet (ab Werk)
-------Funktion ausgeschaltet
Einstellung Punktzeit
-------Kurze Punktzeit, Einstellbereich 5 ms - 999 ms, 1 ms-Schritte (ab Werk)
-------Lange Punktzeit, Einstellbereich 0,01 s - 20,0 s, 10 ms-Schritte
Einstellung Prozessfreigabe
-------Prozessfreigabe separat (ab Werk)
-------Prozessfreigabe permanent
Modus Schweißbrennerkühlung
-------Automatikbetrieb (ab Werk)
-------Permanent eingeschaltet
-------Permanent ausgeschaltet
Schweißbrennerkühlung, Nachlaufzeit
Einstellung 1-60 min. (ab Werk 5min)
Zeitabhängige Energiesparfunktion > siehe Kapitel 5.5
Dauer bei Nichtbenutzung bis der Energiesparmodus aktiviert wird.
Einstellung
= ausgeschaltet bzw. Zahlenwert 5 Min. - 60 Min.
Umschaltung Betriebsart über Automatisierungsschnittstelle
-------2-Takt
-------2-Takt-Spezial
Wiederzündung nach Lichtbogenabriss > siehe Kapitel 5.3.2.3
-------Zeit JOB-abhängig (ab Werk 5 s).
-------Funktion ausgeschaltet oder Zahlenwert 0,1 s - 5,0 s.
Expertmenü
Gasnachströmautomatik > siehe Kapitel 5.1.7.4
-------Funktion ein
-------Funktion aus (ab Werk)
Fehlerausgabe auf Automatisierungsschnittstelle, Kontakt SYN_A
-------AC-Synchronisierung oder Heißdraht (ab Werk)
-------Fehlersignal, negative Logik
-------Fehlersignal, positive Logik
-------Anbindung AVC (Arc voltage control)
Gasüberwachung
Abhängig von der Lage des Gassensors, der Verwendung einer Gasstaudüse und der
Überwachungsphase im Schweißprozess.
-------Funktion ausgeschaltet (ab Werk).
-------Überwacht im Schweißprozess. Gassensor zwischen Gasventil und
Schweißbrenner (mit Gasstaudüse).
-------Überwacht vor dem Schweißprozess. Gassensor zwischen Gasventil und
Schweißbrenner (ohne Gasstaudüse).
-------Überwacht ständig. Gassensor zwischen Gasflasche und Gasventil (mit
Gasstaudüse).
Aufbau und Funktion
Gerätekonfigurationsmenü
53
