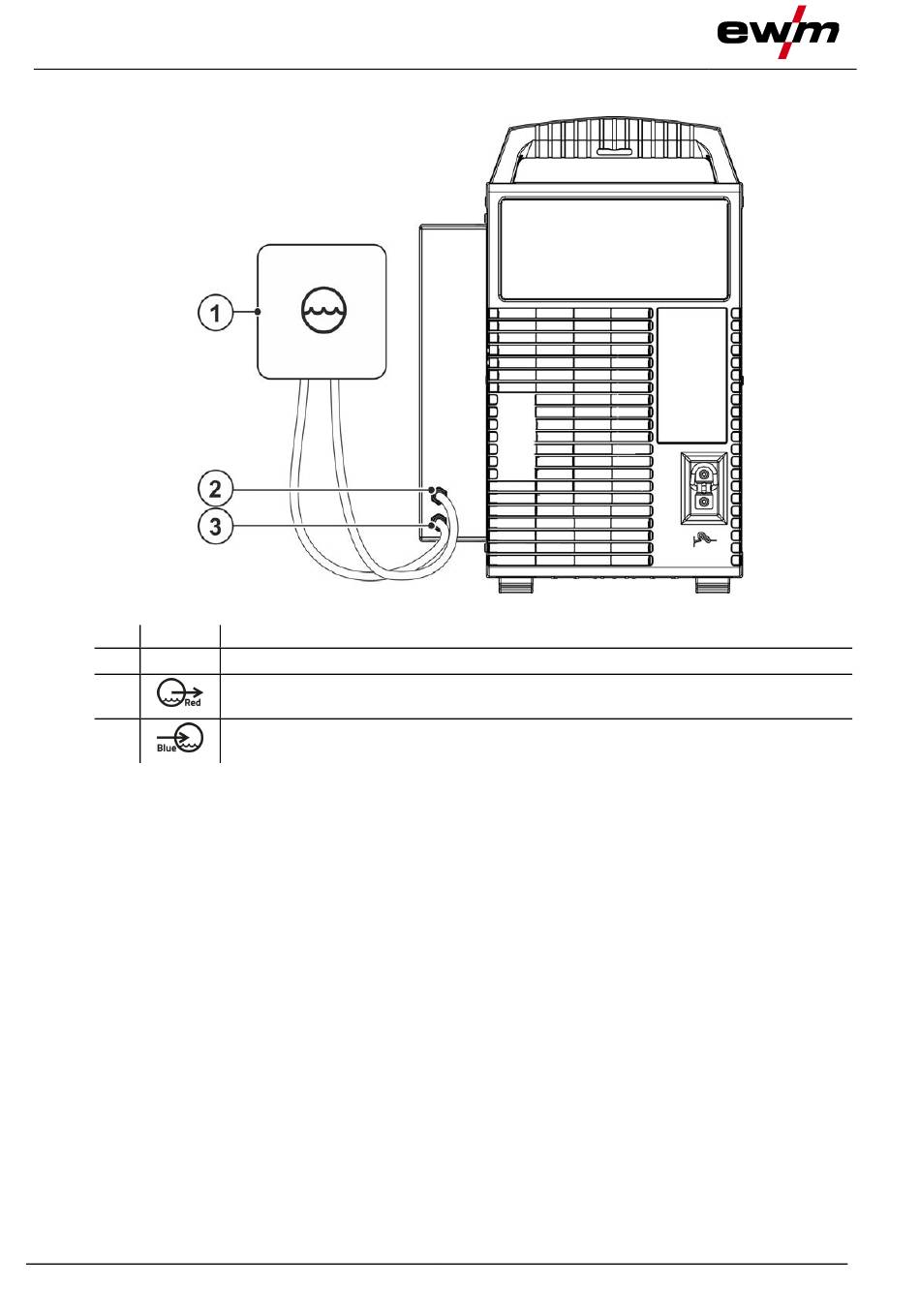

5.1.8.2 Anschluss externes Rückkühlgerät
Pos. Symbol
1
2
3
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
32
Beschreibung 0
Schweißbrennerkühlgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Abbildung 5-9
