Steuerungsbereich A - EWM Microplasma 25-2 PG RC Betriebsanleitung

4.3.1.1

Steuerungsbereich A

Pos. Symbol
1
2
3
4
5
6
7
099-007033-EW500
4.1.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.4.6
Drucktaste Gastest > siehe Kapitel 5.1.7.3
Drucktaste Betriebsarten / Energiesparmodus
---------- 2-Takt
------- 4-Takt
------- Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------- Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
--------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
---- WIG-Pulsautomatik (Frequenz und Balance)
--------- Signalleuchte leuchtet grün: Pulsen (thermisches Pulsen)
--------- Signalleuchte leuchtet rot: kHz-Pulsen (metallurgisches Pulsen)
Signalleuchte Zusatzdrahtschweißen
Ausschließlich bei Geräten mit Zusatzdraht (AW)
Signalleuchte WIG-Lichtbogenzündung > siehe Kapitel 5.3.2.
Signalleuchte leuchtet: Zündungsart Liftarc aktiv.
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen mög-
lich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der Service
zu verständigen.

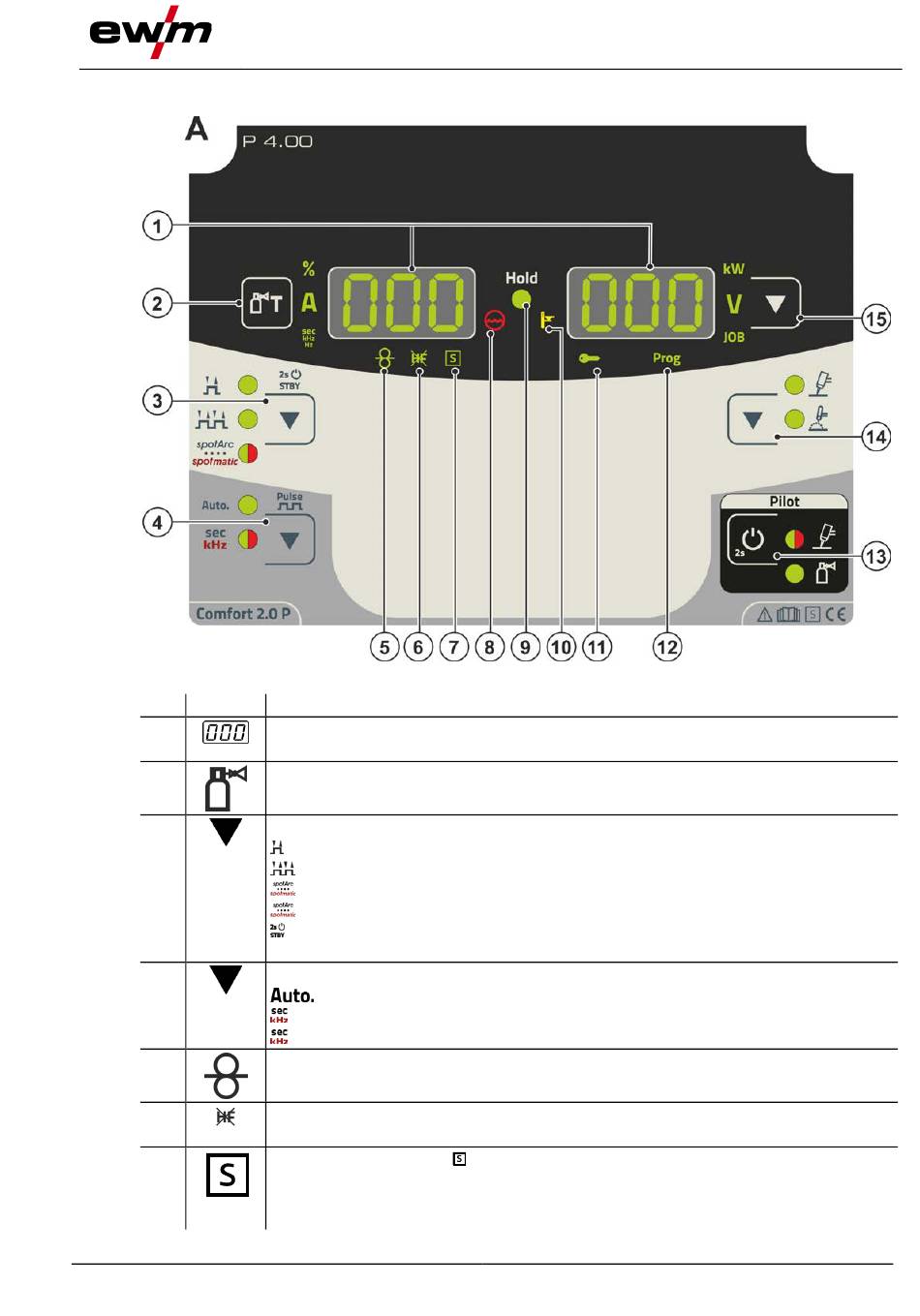

Abbildung 4-4
-Zeichen
Gerätesteuerung - Bedienelemente
19
