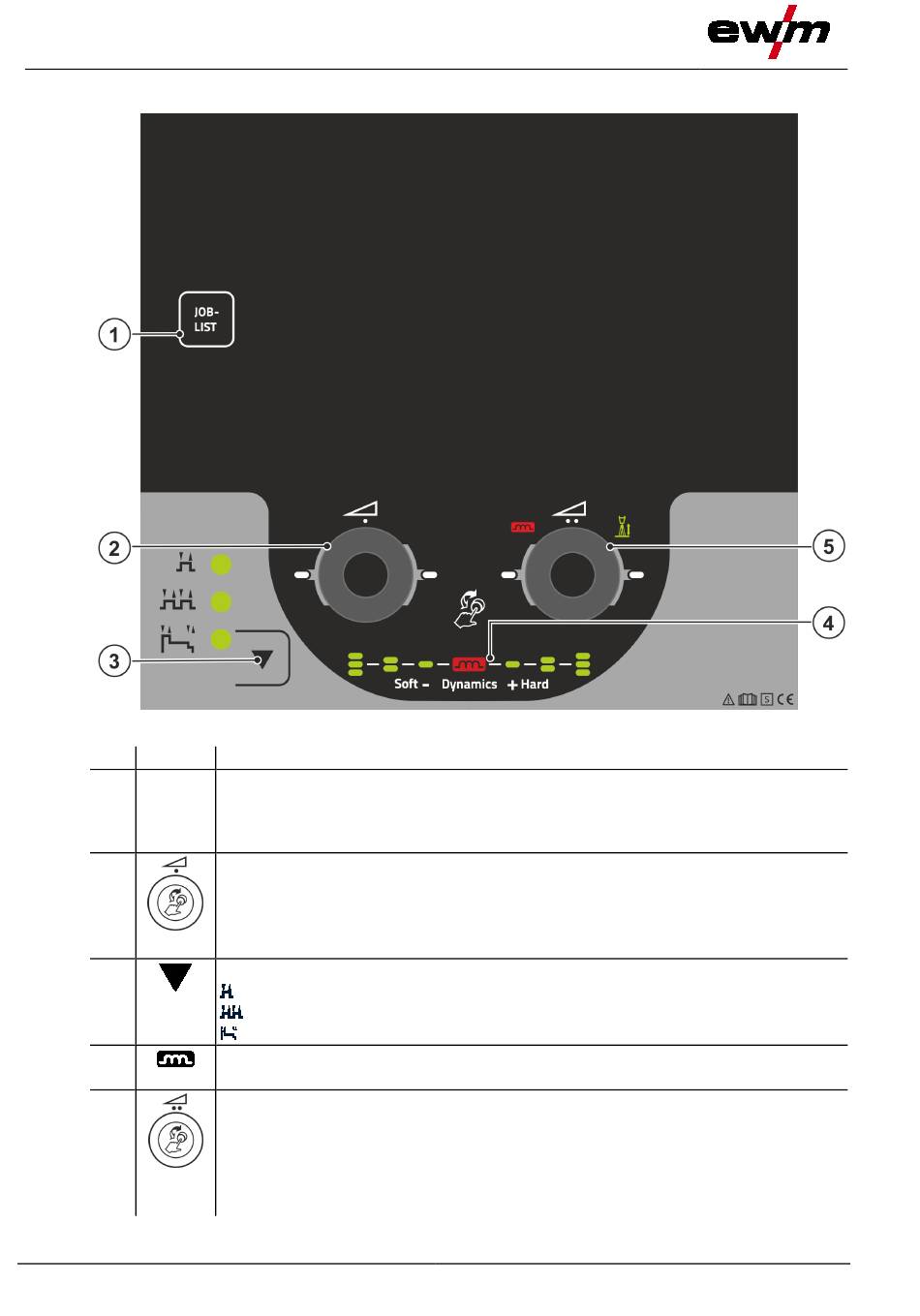

Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.1
Steuerungsbereich A
Pos. Symbol
1
JOB-
LIST
2
3
4
5
10
Beschreibung
0
Drucktaste Schweißaufgabe (JOB)
Schweißaufgabe anhand der Schweißaufgabenliste (JOB-LIST) wählen. Die Liste
befindet sich auf der Innenseite der Schutzklappe des Drahtvorschubantriebes oder
auch im Anhang dieser Betriebsanleitung.
Click-Wheel Schweißleistung
• ---------- Einstellen der Schweißleistung > siehe Kapitel 4.3.2
• ---------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
Die weißen Signalleuchten (LED) um den Drehknopf leuchten, wenn die Einstellung
möglich ist.
Drucktaste, Anwahl Betriebsart
--------- 2-Takt
------- 4-Takt
-------- 4-Takt-Spezial
Anzeige Lichtbogendynamik
Höhe und Ausrichtung der eingestellten Lichtbogendynamik werden angezeigt.
Click-Wheel Korrektur Lichtbogenlänge
• ---------- Einstellung Korrektur Lichtbogenlänge > siehe Kapitel 4.5.1.5
• ---------- Einstellung Lichtbogendynamik > siehe Kapitel 4.5.1.6
• ---------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
Die weißen Signalleuchten (LED) um den Drehknopf leuchten, wenn die Einstellung
möglich ist.
Abbildung 4-2
099-0M37XM-EW500
16.07.2018
