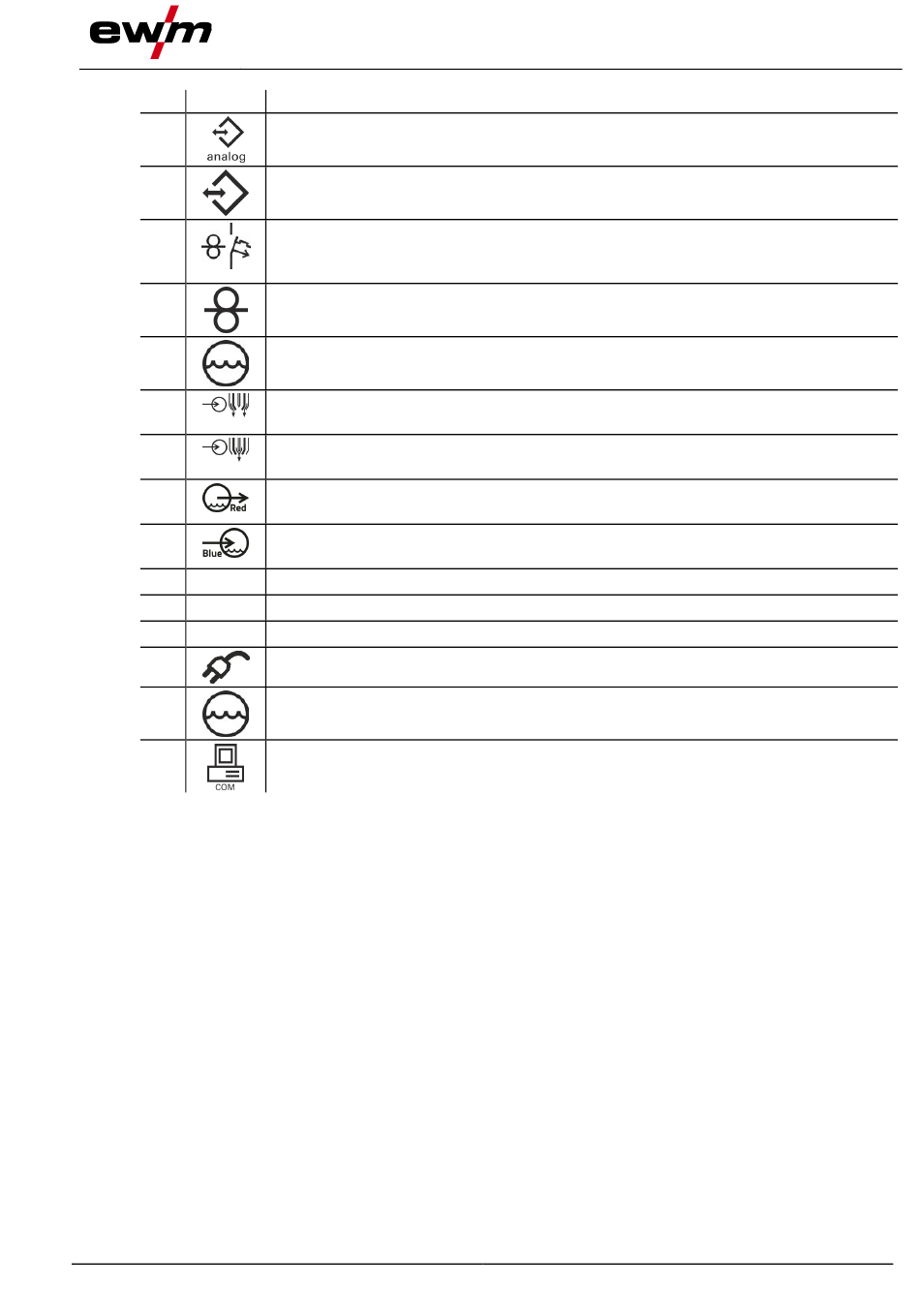

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Automatisierungsschnittstelle 19-polig (analog)
> siehe Kapitel 5.7.1
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Drucktaste Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussbuchse 7-polig
Anschluss Drahtvorschubgerät
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussnippel G1/4", Anschluss Schutzgas
Verbindung zum Druckminderer
Anschlussnippel G1/4" Plasmagas, Eingang
Verbindung zum Druckminderer
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportgriff
Gerätefüße
Austrittsöffnung Kühlluft
Netzanschlusskabel > siehe Kapitel 5.1.6
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle > siehe Kapitel 5.8
Rückansicht / Seitenansicht von rechts
