5.1.9
Anschluss Schweißbrenner und Werkstückleitung
5.1.9.1
Plasma-Schweißen
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt und ent-
sprechend eingestellt bzw. justiert werden!
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-007033-EW500
4.1.2022
Beschreibung
0
Schweißbrenner
Schlauchpaket - brennerseitig
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Werkstückleitung
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung Plasmagas (Stecknippel Typ 20)
Verbindung zum Schweißbrenner
Schnellverschlusskupplung Schutzgas (Kupplung Typ 20)
Verbindung zum Schweißbrenner
Anschlussbuchse Schweißstrom, Schweißbrenner
Werkstück

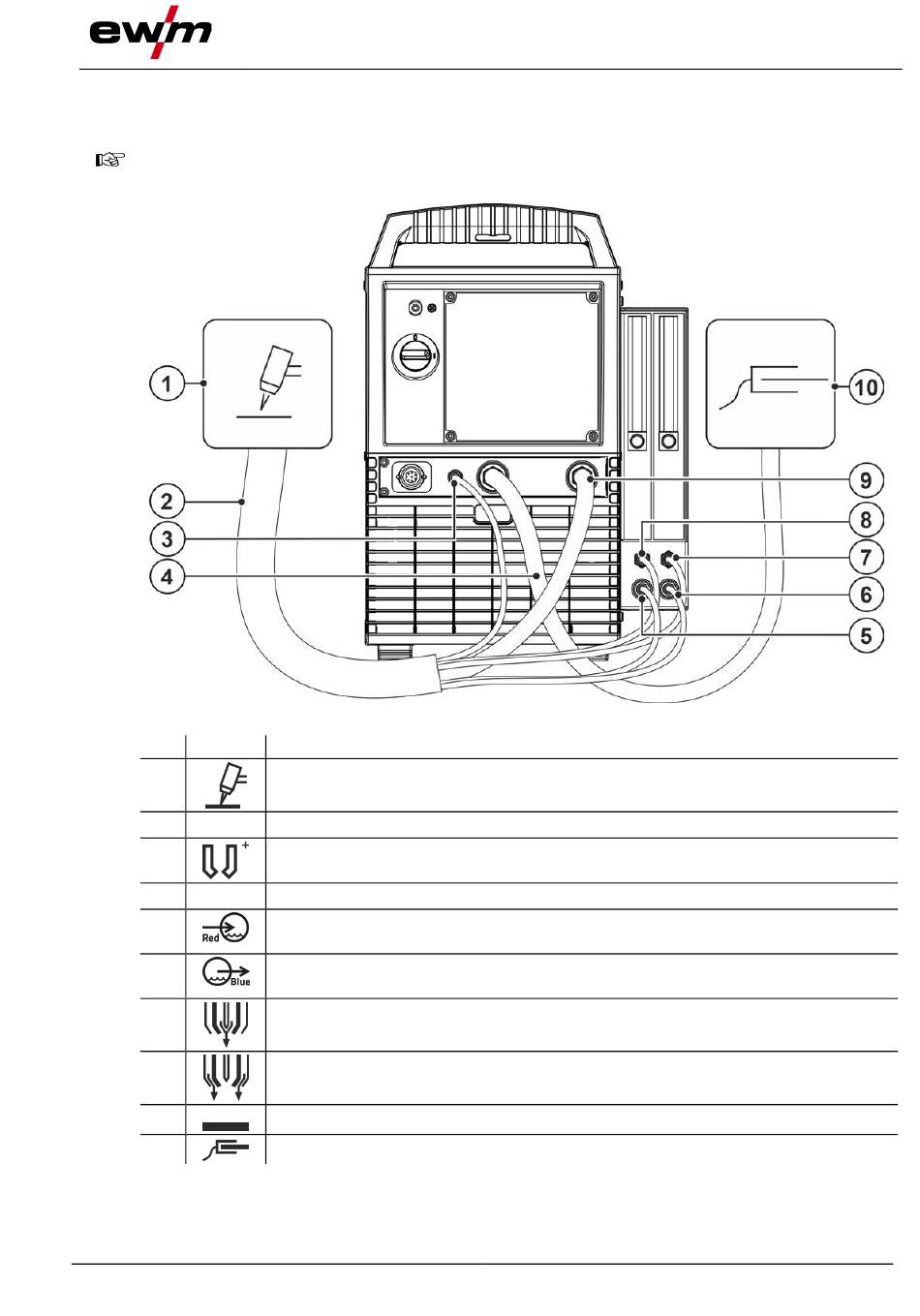

Abbildung 5-10
