5.1.8
Schweißbrennerkühlung
5.1.8.1

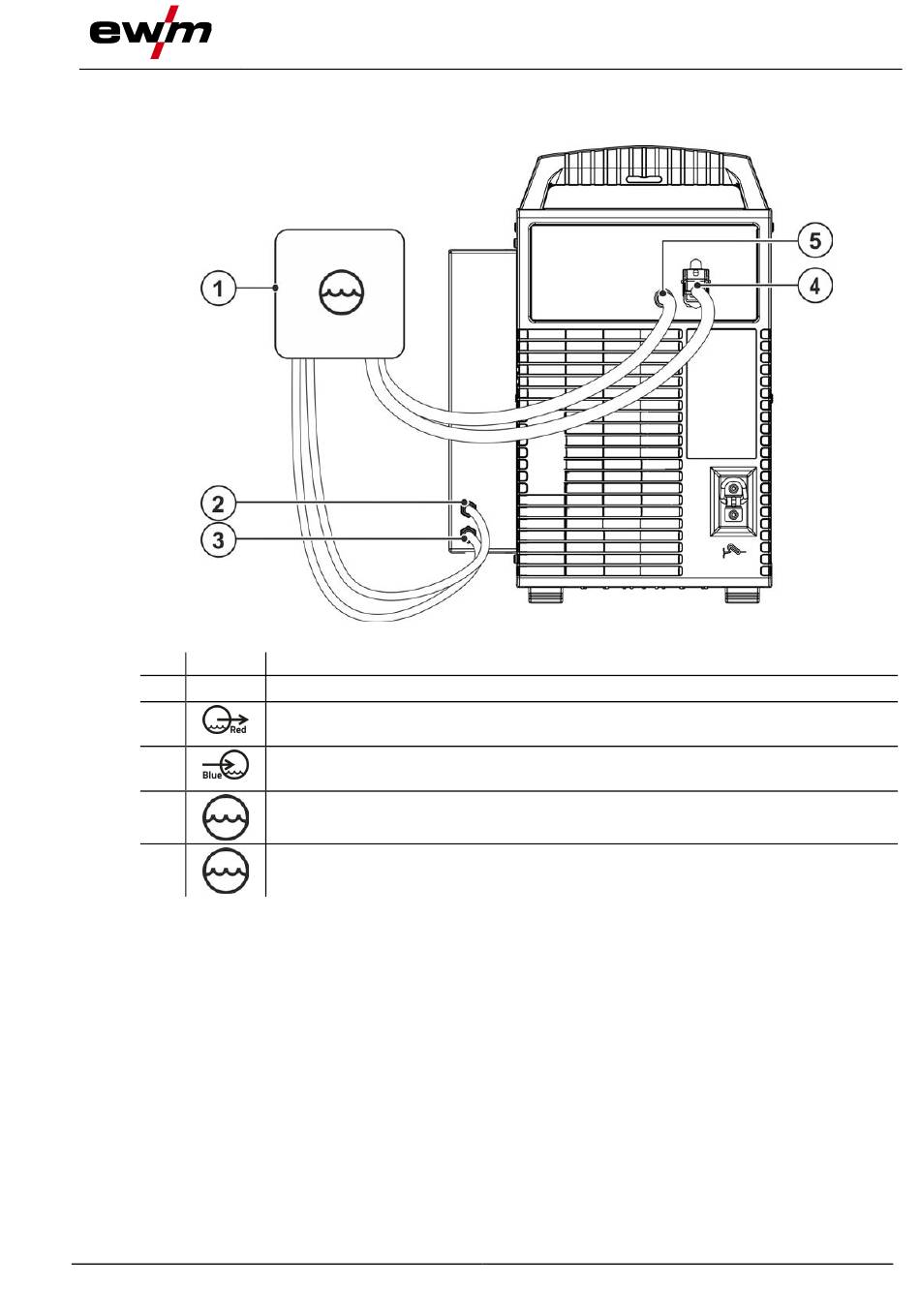

Anschluss Kühlmodul
Pos. Symbol
1
2
3
4
5
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
5-poligen Versorgungsstecker des Kühlmoduls in Anschlussbuchse, 5-polig des Schweißgerätes ein-
stecken und verriegeln.
•
8-poligen Steuerleitungsstecker des Kühlmoduls in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
099-007033-EW500
4.1.2022
Beschreibung
0
Schweißbrennerkühlgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, 5-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Abbildung 5-8
Aufbau und Funktion
Transport und Aufstellen
31
