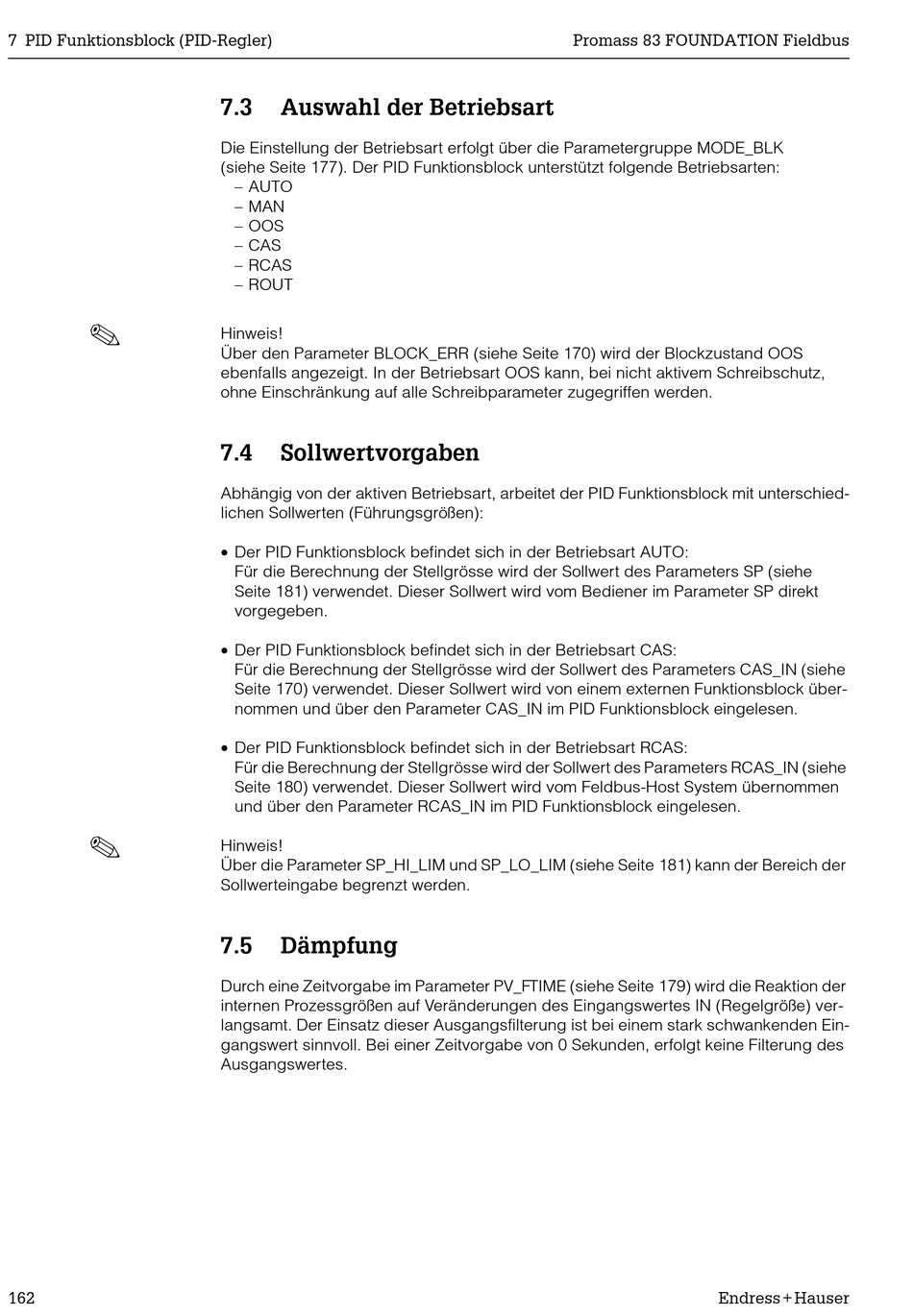

7 PID Funktionsblock (PID-Regler)
162
7.3

Auswahl der Betriebsart

Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK
(siehe Seite 177). Der PID Funktionsblock unterstützt folgende Betriebsarten:
– AUTO
– MAN
– OOS
– CAS
– RCAS
– ROUT
Hinweis!
Über den Parameter BLOCK_ERR (siehe Seite 170) wird der Blockzustand OOS
ebenfalls angezeigt. In der Betriebsart OOS kann, bei nicht aktivem Schreibschutz,
ohne Einschränkung auf alle Schreibparameter zugegriffen werden.
7.4

Sollwertvorgaben

Abhängig von der aktiven Betriebsart, arbeitet der PID Funktionsblock mit unterschied-
lichen Sollwerten (Führungsgrößen):
• Der PID Funktionsblock befindet sich in der Betriebsart AUTO:
Für die Berechnung der Stellgrösse wird der Sollwert des Parameters SP (siehe
Seite 181) verwendet. Dieser Sollwert wird vom Bediener im Parameter SP direkt
vorgegeben.
• Der PID Funktionsblock befindet sich in der Betriebsart CAS:
Für die Berechnung der Stellgrösse wird der Sollwert des Parameters CAS_IN (siehe
Seite 170) verwendet. Dieser Sollwert wird von einem externen Funktionsblock über-
nommen und über den Parameter CAS_IN im PID Funktionsblock eingelesen.
• Der PID Funktionsblock befindet sich in der Betriebsart RCAS:
Für die Berechnung der Stellgrösse wird der Sollwert des Parameters RCAS_IN (siehe
Seite 180) verwendet. Dieser Sollwert wird vom Feldbus-Host System übernommen
und über den Parameter RCAS_IN im PID Funktionsblock eingelesen.
Hinweis!
Über die Parameter SP_HI_LIM und SP_LO_LIM (siehe Seite 181) kann der Bereich der
Sollwerteingabe begrenzt werden.
7.5 Dämpfung
Durch eine Zeitvorgabe im Parameter PV_FTIME (siehe Seite 179) wird die Reaktion der
internen Prozessgrößen auf Veränderungen des Eingangswertes IN (Regelgröße) ver-
langsamt. Der Einsatz dieser Ausgangsfilterung ist bei einem stark schwankenden Ein-
gangswert sinnvoll. Bei einer Zeitvorgabe von 0 Sekunden, erfolgt keine Filterung des
Ausgangswertes.
