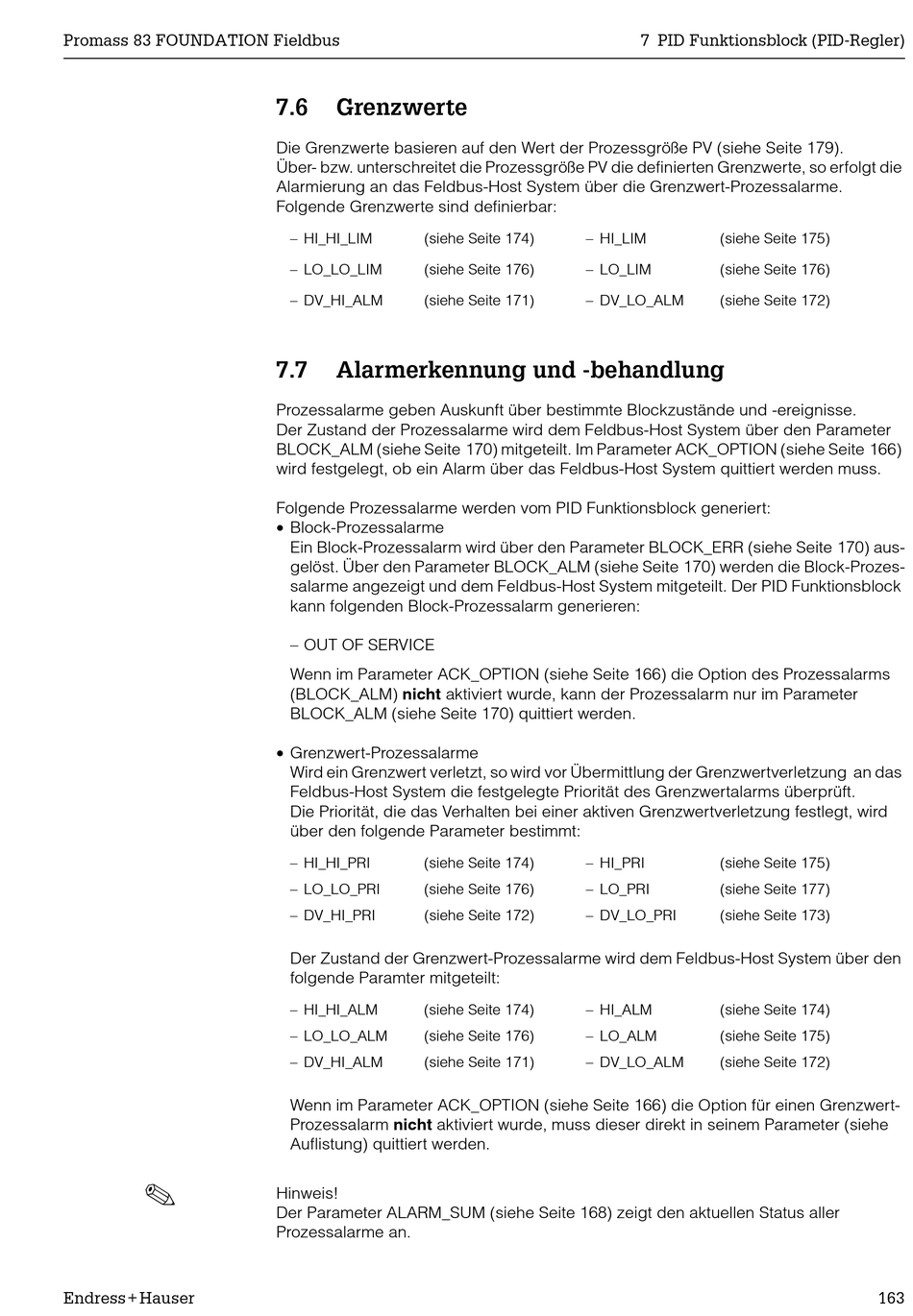

7.6

Grenzwerte

Die Grenzwerte basieren auf den Wert der Prozessgröße PV (siehe Seite 179).
Über- bzw. unterschreitet die Prozessgröße PV die definierten Grenzwerte, so erfolgt die
Alarmierung an das Feldbus-Host System über die Grenzwert-Prozessalarme.
Folgende Grenzwerte sind definierbar:
– HI_HI_LIM (siehe Seite 174)
– LO_LO_LIM (siehe Seite 176)
– DV_HI_ALM (siehe Seite 171)
7.7

Alarmerkennung und -behandlung

Prozessalarme geben Auskunft über bestimmte Blockzustände und -ereignisse.
Der Zustand der Prozessalarme wird dem Feldbus-Host System über den Parameter
BLOCK_ALM (siehe Seite 170) mitgeteilt. Im Parameter ACK_OPTION (siehe Seite 166)
wird festgelegt, ob ein Alarm über das Feldbus-Host System quittiert werden muss.
Folgende Prozessalarme werden vom PID Funktionsblock generiert:
• Block-Prozessalarme
Ein Block-Prozessalarm wird über den Parameter BLOCK_ERR (siehe Seite 170) aus-
gelöst. Über den Parameter BLOCK_ALM (siehe Seite 170) werden die Block-Prozes-
salarme angezeigt und dem Feldbus-Host System mitgeteilt. Der PID Funktionsblock
kann folgenden Block-Prozessalarm generieren:
– OUT OF SERVICE
Wenn im Parameter ACK_OPTION (siehe Seite 166) die Option des Prozessalarms
(BLOCK_ALM) nicht aktiviert wurde, kann der Prozessalarm nur im Parameter
BLOCK_ALM (siehe Seite 170) quittiert werden.
• Grenzwert-Prozessalarme
Wird ein Grenzwert verletzt, so wird vor Übermittlung der Grenzwertverletzung an das
Feldbus-Host System die festgelegte Priorität des Grenzwertalarms überprüft.
Die Priorität, die das Verhalten bei einer aktiven Grenzwertverletzung festlegt, wird
über den folgende Parameter bestimmt:
– HI_HI_PRI (siehe Seite 174)
– LO_LO_PRI (siehe Seite 176)
– DV_HI_PRI (siehe Seite 172)
Der Zustand der Grenzwert-Prozessalarme wird dem Feldbus-Host System über den
folgende Paramter mitgeteilt:
– HI_HI_ALM (siehe Seite 174)
– LO_LO_ALM (siehe Seite 176)
– DV_HI_ALM (siehe Seite 171)
Wenn im Parameter ACK_OPTION (siehe Seite 166) die Option für einen Grenzwert-
Prozessalarm nicht aktiviert wurde, muss dieser direkt in seinem Parameter (siehe
Auflistung) quittiert werden.
Hinweis!
Der Parameter ALARM_SUM (siehe Seite 168) zeigt den aktuellen Status aller
Prozessalarme an.
7 PID Funktionsblock (PID-Regler)
– HI_LIM (siehe Seite 175)
– LO_LIM (siehe Seite 176)
– DV_LO_ALM (siehe Seite 172)
– HI_PRI (siehe Seite 175)
– LO_PRI (siehe Seite 177)
– DV_LO_PRI (siehe Seite 173)
– HI_ALM (siehe Seite 174)
– LO_ALM (siehe Seite 175)
– DV_LO_ALM (siehe Seite 172)
