1 Bedienung über FOUNDATION Fieldbus
1.1

Blockmodel

Beim FOUNDATION Fieldbus werden die gesamten Geräteparameter in Abhängigkeit
ihrer funktionalen Eigenschaft und Aufgabe kategorisiert und im wesentlichen drei
unterschiedlichen Blöcken zugeordnet. Ein Block kann als Container betrachtet
werden, in dem Parameter und die damit verbundenen Funktionalitäten enthalten sind.
Ein FOUNDATION Fieldbus Gerät besitzt folgende Blocktypen:
• Einen Resource Block (Geräteblock)
Der Resource Block beinhaltet alle gerätespezifischen Merkmale des Gerätes.
• Ein oder mehrere Transducer Blocks (Übertragungsblock)
Der Transducer Block beinhaltet alle messtechnischen und gerätespezifischen
Parameter des Gerätes. In den Transducer Blöcken sind die Messprinzipien (z.B.
Durchfluss, Temperatur) gemäß der FOUNDATION Fieldbus Spezifikation abgebildet.
• Ein oder mehrere Function Blocks (Funktionsblock)
Function Blocks beinhalten die Automatisierungfunktionen des Gerätes. Man unter-
scheidet zwischen verschiedenen Funktionsblöcken, z.B. Analog Input Funktions-
block (Analogeingang), Analog Output Funktionsblock (Analogausgang), PID Funkti-
onsblock (PID-Regler), usw. Jeder dieser Funktionsblöcke wird für die Abarbeitung
unterschiedlicher Applikationsfunktionen verwendet.
Je nach Anordnung und Verbindung der einzelnen Blöcke lassen sich verschiedene
Automatisierungsaufgaben realisieren. Neben diesen Blöcken kann ein Feldgerät noch
beliebig viele weitere Blöcke beinhalten, z.B. mehrere Analog Input Funktionsblöcke,
wenn vom Feldgerät mehr als eine Prozessgröße zur Verfügung steht.

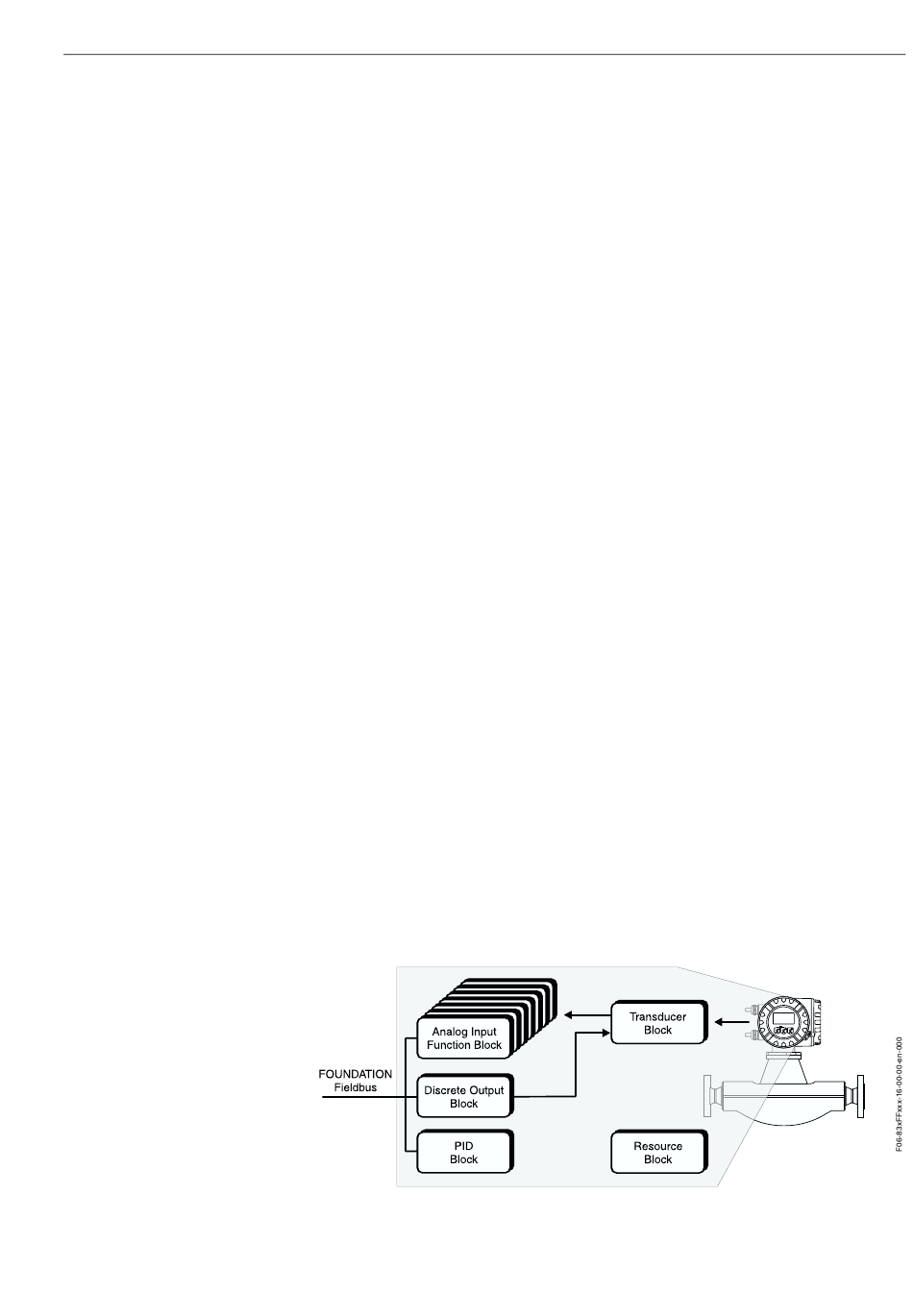

Vom Promass 83 FF verwendete Blöcke
Der Promass 83 FF verfügt über folgende Blöcke:
• Einen Resource Block (Geräteblock)
• Einen Transducer Block (Übertragungsblock) für das Messprinzip Durchfluss
• Neun Function Blocks (Funktionsblöcke) bestehend aus:
– Sieben Analog Input Funktionsblöcken (Analogeingänge) für die Prozessgrößen
Massefluss, Volumenfluss, Normvolumenfluss, Dichte, Normdichte, Temperatur und
Summenzähler 1 bis 3.
– Einen Discrete Output (Diskreter Ausgang)
– Einen PID Funktionsblock (PID-Regler)
