5 Analog Input Funktionsblock

132
5 Analog Input Funktionsblock
Im Analog Input Funktionsblock (AI Funktionsblock) werden die Prozessgrößen vom
Transducer Block leittechnisch für die anschließenden Automatisierungsfunktionen
aufbereitet (z.B. Skalierung, Grenzwertverarbeitung). Durch das Verschalten der Aus-
gänge wird die Automatisierungsfunktion definiert.
OUT = Ausgangswert und -status des Analog Input Funktionsblocks
5.1

Signalverarbeitung

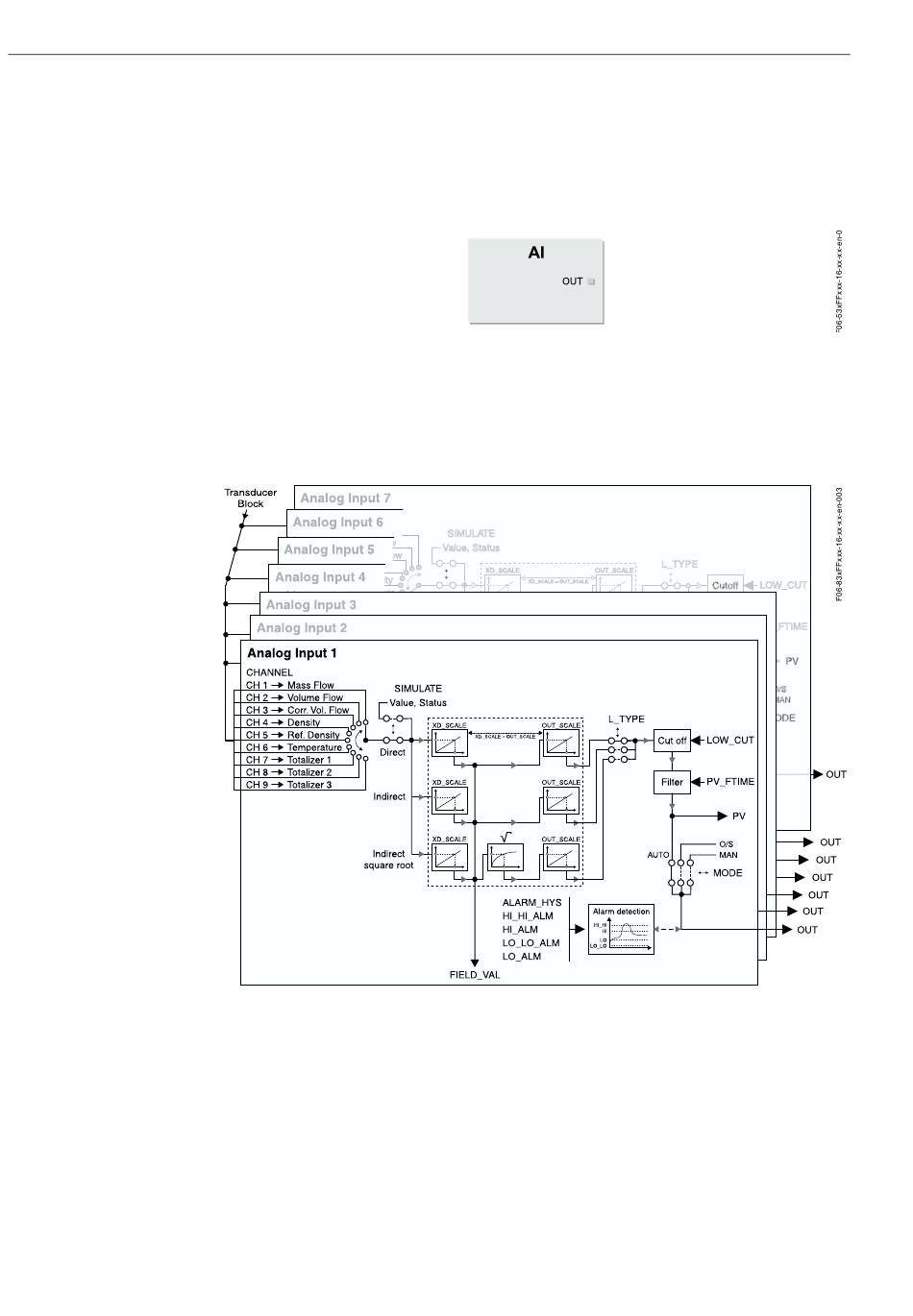

Die Abbildung zeigt schematisch den internen Aufbau der verfügbaren Analog Input
Funktionsblöcke:
Der Analog Input Funktionsblock erhält seinen Eingangswert vom Transducer Block.
Im Parameter CHANNEL (siehe Seite 141) wird ausgewählt, welcher Eingangswert vom
Analog Input Funktionsblock verarbeitet werden soll.
• Parameter CHANNEL = 1 → Mass Flow (Massefluss)
• Parameter CHANNEL = 2 → Volume Flow (Volumenfluss)
• Parameter CHANNEL = 3 → Corrected Volume Flow (Normvolumenfluss)
• Parameter CHANNEL = 4 → Density (Dichte)
• Parameter CHANNEL = 5 → Reference Density (Normdichte)
• Parameter CHANNEL = 6 → Temperature (Temperatur)
• Parameter CHANNEL = 7 → Totalizer 1 (Summenzähler 1)
• Parameter CHANNEL = 8 → Totalizer 2 (Summenzähler 2)
• Parameter CHANNEL = 9 → Totalizer 3 (Summenzähler 3)
• Parameter CHANNEL = 16 → Discrete Output, für AI Funktionsblock nicht relevant.
