Endress+Hauser PROline promass 83 FOUNDATION Fieldbus Beschreibung Gerätefunktionen Seite 169

Promass 83 FOUNDATION Fieldbus
Endress+Hauser
Schreibzugriff bei
Parameter
Betriebsart
(MODE_BLK)
BKCAL_HYS ROUT - RCAS -
CAS - AUTO -
MAN - OOS
PID Funktionsblock (PID-Regler)
Eingabe des Hysteresewert für den oberen und unteren Stell-
größen-Bereichsgrenzwert OUT_HI_LIM und OUT_LO_LIM.
Der Hysteresewert bezieht sich prozentual auf den Wert in der
Parametergruppe OUT_SCALE (siehe Seite 179).
Überschreitet bzw. unterschreitet die berechnete Stellgröße den
durch die Bereichsgrenzwerte definierten Bereich, so wird diese
Bereichsverletzung im Überwachungsparameter LIMITS, der Para-
metergruppe OUT, angezeigt und an die nachfolgenden Blöcke
kommuniziert. Die Bereichsverletzung bleibt aktiv, solange der
Wert der berechneten Stellgrösse den Hysteresewert nicht wieder
unter- bzw. überschreitet.
Eingabe:
0...50%
Werkeinstellung:
0.5%
Beispiel:

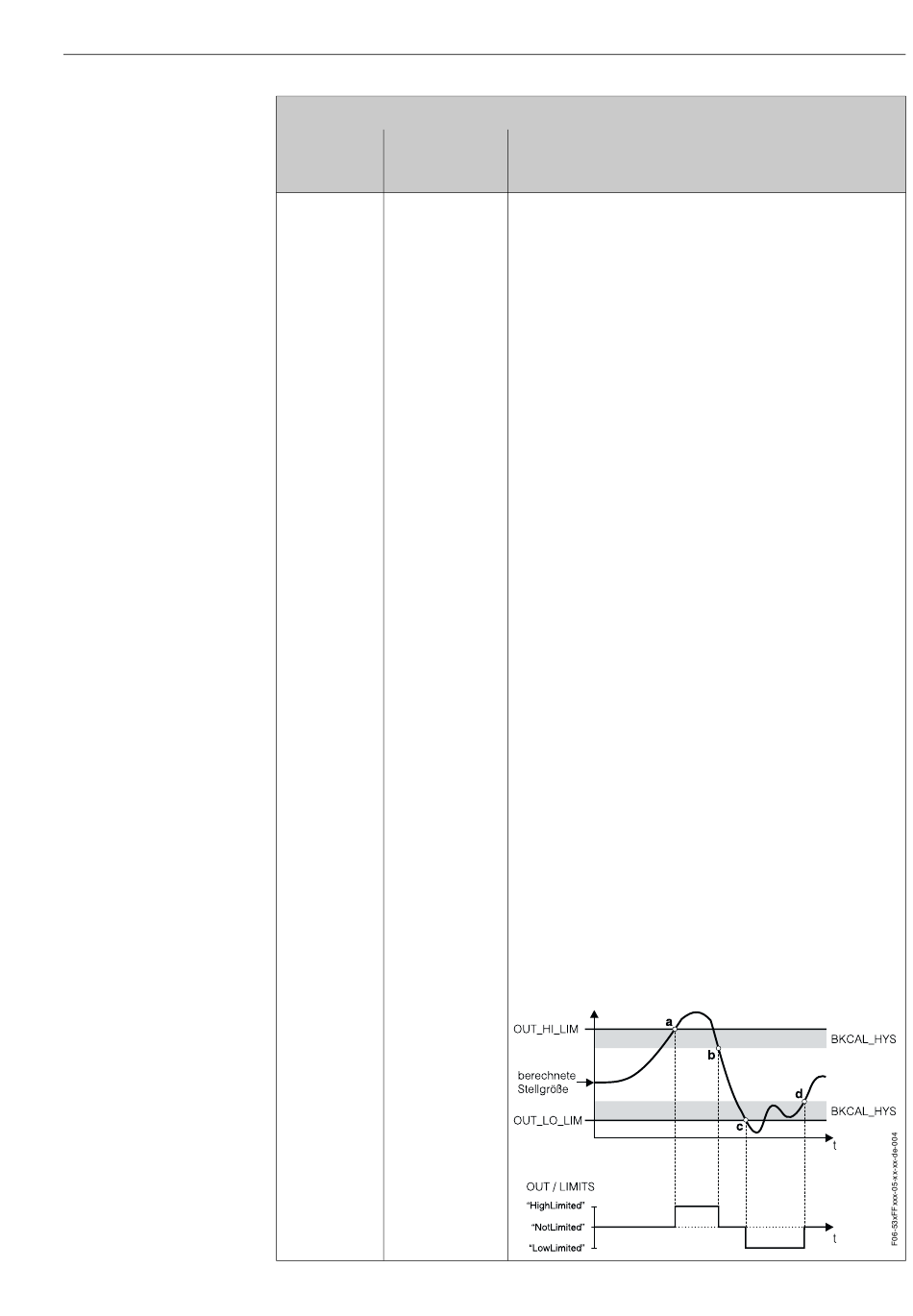

Im oberen Diagramm sind die definierten Stellgrößen-Bereichs-
grenzwerte OUT_HI_LIM und OUT_LO_LIM mit der Hysterese
BKCAL_HYS (grau hinterlegt) und der Signalverlauf der berechne-
ten Stellgösse dargestellt.
Das untere Diagramm zeigt das Verhalten der Bereichsgrenzwert-
überwachung LIMITS, der Parametergruppe OUT, auf den sich
ändernden Signalverlauf der berechneten Stellgröße.
"NotLimited" = keine Bereichsgrenzwertverletzung,
"HighLimited" = Bereichsgrenzwertverletzung wird ausgegeben
"LowLimited" = Bereichsgrenzwertverletzung wird ausgegeben
a = Die berechnete Stellgröße überschreitet den oberen Stell-
größen-Bereichsgrenzwert OUT_HI_LIM.In der Parametergruppe
OUT wird über LIMITS der Status "HighLimited" ausgegeben.
b = Die berechnete Stellgröße unterschreitet den Hysteresewert
BKCAL_HYS des oberen Stellgrößen-Bereichsgrenzwertes
OUT_HI_LIM. In der Parametergruppe OUT wird über LIMITS der
Status "NotLimited" ausgegeben.
c = Die berechnete Stellgröße unterschreitet den unteren Stell-
größen-Bereichsgrenzwert OUT_LO_LIM. In der Parametergruppe
OUT wird über LIMITS der Status "LowLimited" ausgegeben.
d = Die berechnete Stellgröße überschreitet den Hysteresewert
BKCAL_HYS des unteren StellgrößenBereichsgrenzwertes
OUT_LO_LIM. In der Parametergruppe OUT wird über LIMITS der
Status "NotLimited" ausgegeben.
7 PID Funktionsblock (PID-Regler)
