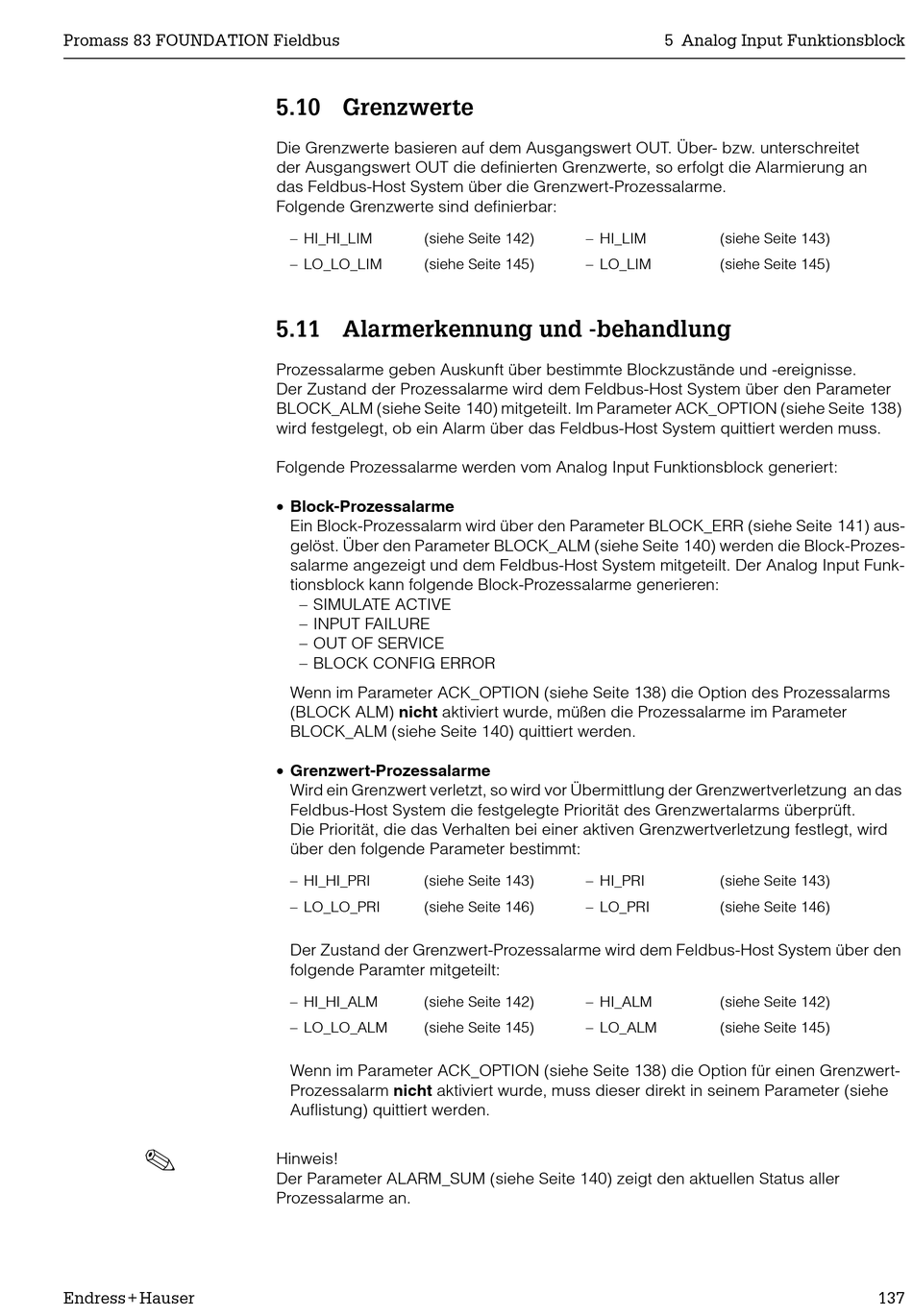

5.10 Grenzwerte

Die Grenzwerte basieren auf dem Ausgangswert OUT. Über- bzw. unterschreitet
der Ausgangswert OUT die definierten Grenzwerte, so erfolgt die Alarmierung an
das Feldbus-Host System über die Grenzwert-Prozessalarme.
Folgende Grenzwerte sind definierbar:
– HI_HI_LIM (siehe Seite 142)
– LO_LO_LIM (siehe Seite 145)

5.11 Alarmerkennung und -behandlung

Prozessalarme geben Auskunft über bestimmte Blockzustände und -ereignisse.
Der Zustand der Prozessalarme wird dem Feldbus-Host System über den Parameter
BLOCK_ALM (siehe Seite 140) mitgeteilt. Im Parameter ACK_OPTION (siehe Seite 138)
wird festgelegt, ob ein Alarm über das Feldbus-Host System quittiert werden muss.
Folgende Prozessalarme werden vom Analog Input Funktionsblock generiert:
• Block-Prozessalarme
Ein Block-Prozessalarm wird über den Parameter BLOCK_ERR (siehe Seite 141) aus-
gelöst. Über den Parameter BLOCK_ALM (siehe Seite 140) werden die Block-Prozes-
salarme angezeigt und dem Feldbus-Host System mitgeteilt. Der Analog Input Funk-
tionsblock kann folgende Block-Prozessalarme generieren:
– SIMULATE ACTIVE
– INPUT FAILURE
– OUT OF SERVICE
– BLOCK CONFIG ERROR
Wenn im Parameter ACK_OPTION (siehe Seite 138) die Option des Prozessalarms
(BLOCK ALM) nicht aktiviert wurde, müßen die Prozessalarme im Parameter
BLOCK_ALM (siehe Seite 140) quittiert werden.
• Grenzwert-Prozessalarme
Wird ein Grenzwert verletzt, so wird vor Übermittlung der Grenzwertverletzung an das
Feldbus-Host System die festgelegte Priorität des Grenzwertalarms überprüft.
Die Priorität, die das Verhalten bei einer aktiven Grenzwertverletzung festlegt, wird
über den folgende Parameter bestimmt:
– HI_HI_PRI (siehe Seite 143)
– LO_LO_PRI (siehe Seite 146)
Der Zustand der Grenzwert-Prozessalarme wird dem Feldbus-Host System über den
folgende Paramter mitgeteilt:
– HI_HI_ALM (siehe Seite 142)
– LO_LO_ALM (siehe Seite 145)
Wenn im Parameter ACK_OPTION (siehe Seite 138) die Option für einen Grenzwert-
Prozessalarm nicht aktiviert wurde, muss dieser direkt in seinem Parameter (siehe
Auflistung) quittiert werden.
Hinweis!
Der Parameter ALARM_SUM (siehe Seite 140) zeigt den aktuellen Status aller
Prozessalarme an.
5 Analog Input Funktionsblock
– HI_LIM (siehe Seite 143)
– LO_LIM (siehe Seite 145)
– HI_PRI (siehe Seite 143)
– LO_PRI (siehe Seite 146)
– HI_ALM (siehe Seite 142)
– LO_ALM (siehe Seite 145)
