2 Funktionsmatrix

8
2 Funktionsmatrix
2.1

Allgemeiner Aufbau der Funktionsmatrix

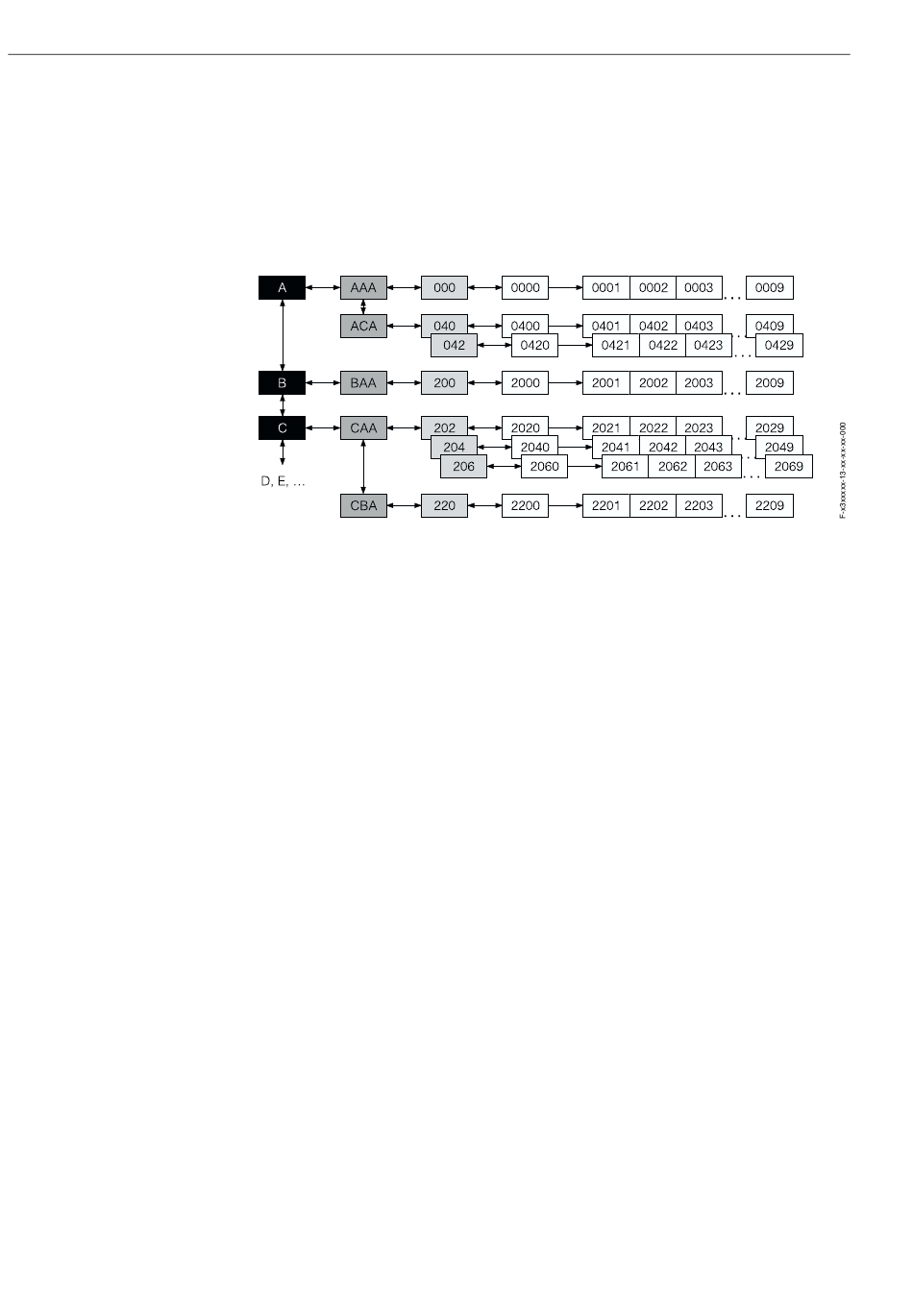

Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke -> Gruppen -> Funktionsgruppen -> Funktionen
2.1.1 Blöcke (A, B, C, usw)
In den Blöcken erfolgt eine "Grobeinteilung" der einzelnen Bedienmöglichkeiten des
Gerätes. Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, ANZEIGE,
SUMMENZÄHLER, usw

2.1.2 Gruppen (AAA, AEA, CAA, usw)

Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erwei-
terte Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehen-
den Gruppen des Blockes "ANZEIGE" sind z.B.: BEDIENUNG, HAUPTZEILE, ZUSATZ-
ZEILE, usw

2.1.3 Funktionsgruppen (000, 020, 060, usw)

Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktions-
gruppe erfolgt eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen
Gruppe. Zur Verfügung stehende Funktionsgruppen der Gruppe "BEDIENUNG" sind
z.B.: GRUNDEINSTELLUNG, ENT- / VERRIEGELN, BETRIEB, usw

2.1.4 Funktionen (0000, 0001, 0002, usw)

Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen
erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zah-
lenwerte eingegeben bzw. Parameter ausgewählt und abgespeichert werden.
Zur Verfügung stehende Funktionen der Funktionsgruppe "GRUNDEINSTELLUNG"
sind z.B.: SPRACHE, DÄMPFUNG ANZEIGE, KONTRAST LCD, usw
Soll z.B. die Bediensprache des Gerätes verändert werden, ergibt sich folgendes
Vorgehen:
1. Auswahl des Blocks "ANZEIGE"
2. Auswahl der Gruppe "BEDIENUNG"
3. Auswahl der Funktionsgruppe "GRUNDEINSTELLUNG"
4. Auswahl der Funktion "SPRACHE"
(in der die Einstellung der gewünschten Sprache erfolgt).
