Discrete Output Funktionsblock

Der Discrete Output Funktionsblock (DO, Diskreter Ausgang) verarbeitet ein von einem
vorgeschalteten Funktionblock oder übergeordneten Prozessleitsystem erhaltenen
diskreten Sollwert, mit dem unterschiedliche Gerätefunktionalitäten (z.B. Nullpunktab-
gleich oder Rücksetzen der Summenzähler) in dem nachgeschalteten Transducer
Block ausgelöst werden können.
CAS_IN _D = Externer Eingangswert und -status von einem vorgeschalteten Block
OUT_D = Diskreter Ausgangswert und -status
BKCAL_OUT_D = Ausgangswert und -status für den BCAL_IN_D Eingang eines anderen Blocks
6.1

Signalverarbeitung

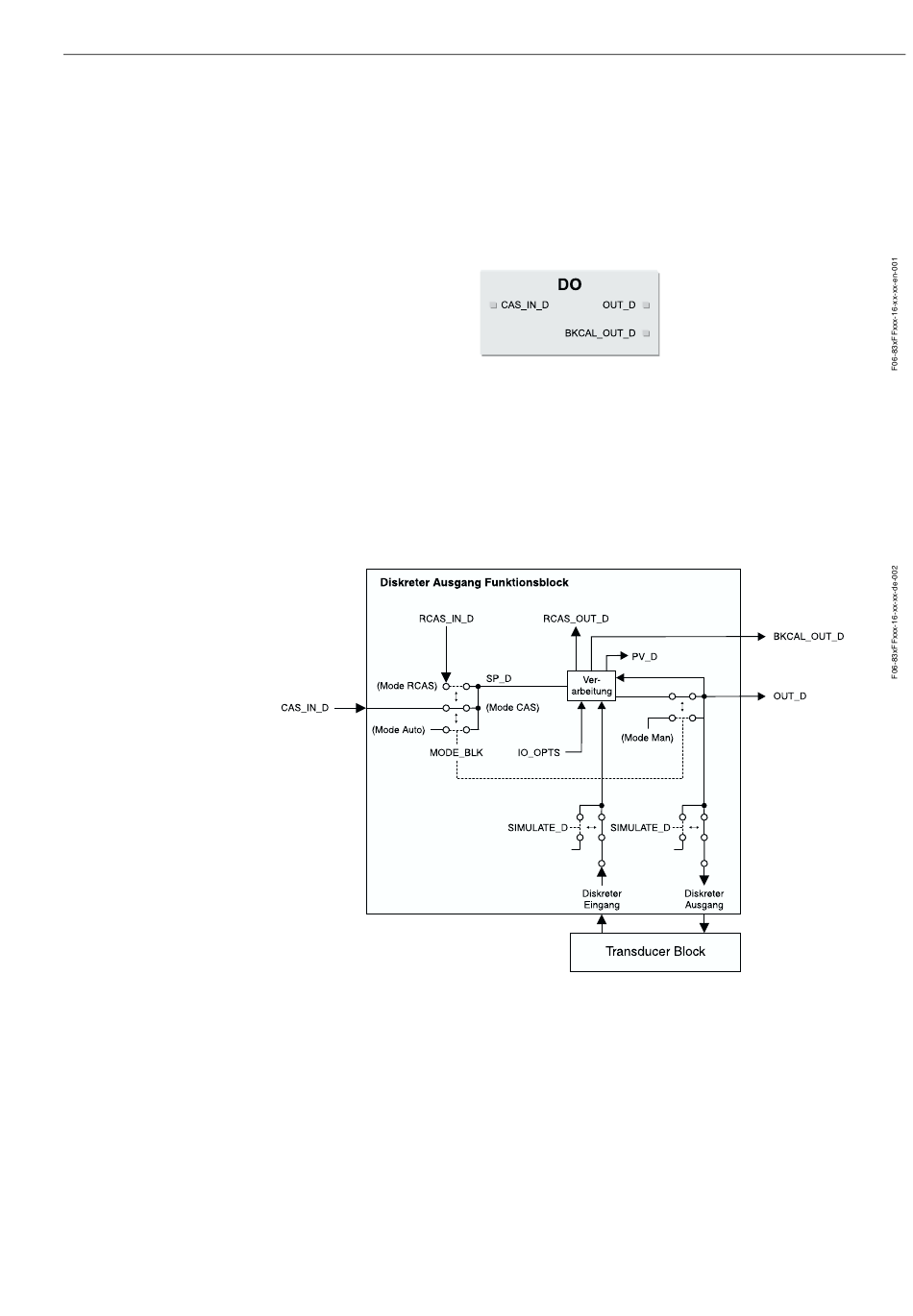

Die Abbildung zeigt schematisch den internen Aufbau des Discrete Output Funktions-
blocks des Promass 83 FF:
In der Betriebsart CAS (Kaskadenbetrieb) erhält der Discrete Output Funktionsblock,
über den Funktionsblockeingang CAS_IN_D, ein diskretes Signal von einem vorge-
schalteten Funktionsblock. Dieses Signal steuert den Sollwert (Parameter SP_D) des
Funktionsblocks und wird nach der internen Berechnung als Ausgangssignal (Parame-
ter OUT_D) und an den Transducer Block zur Steuerung von Gerätefunktionen (z.B.
Nullpunktabgleich) ausgegeben.
Über den Ausgang BKCAL_OUT_D wird dem vorgeschalteten Block der Ausganswert
und Status des Discrete Output Funktionsblocks mitgeteilt.
Die Signalverarbeitung in der Betriebsart RCAS (Externer Kaskadenbetrieb) ist weites-
gehens identisch mit der Betriebsart CAS. Die Ansteuerung des Parameters SP_D
erfolgt in dieser Betriebsart jedoch nicht durch einen vorgeschalteten Funktionsblock,
sondern durch ein Feldbus-Host System. Der Ausgangswert und Status des Discrete
Output Funktionsblocks wird dem Feldbus-Host System als Rückmeldung über den
Parameter RCAS_OUT_D mitgeteilt.
