6 Block GRUNDFUNKTION
46

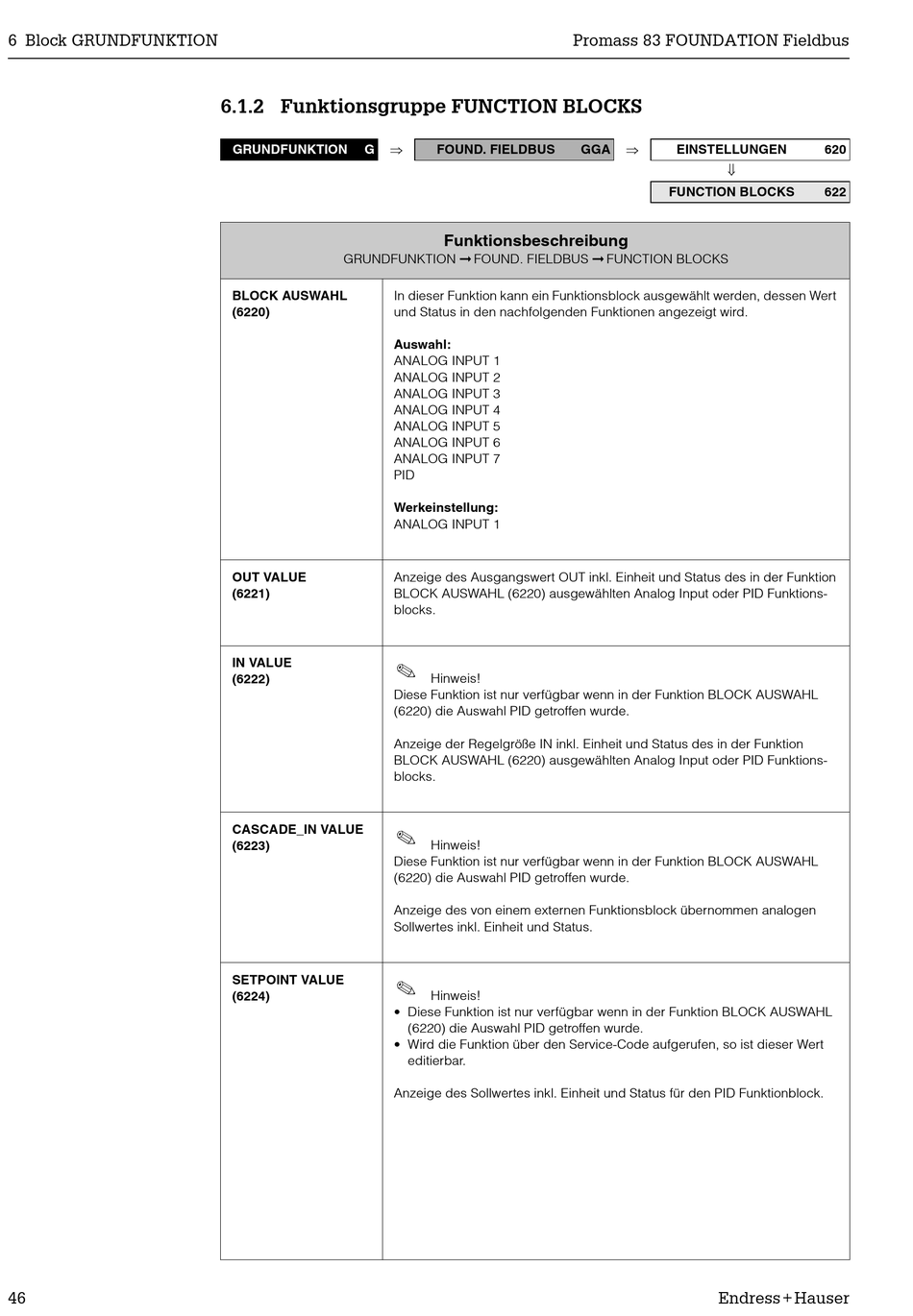

6.1.2 Funktionsgruppe FUNCTION BLOCKS
Þ
GRUNDFUNKTION
G
GRUNDFUNKTION
BLOCK AUSWAHL
(6220)
OUT VALUE
(6221)
IN VALUE
(6222)
CASCADE_IN VALUE
(6223)
SETPOINT VALUE
(6224)
FOUND. FIELDBUS
Funktionsbeschreibung
FOUND. FIELDBUS
In dieser Funktion kann ein Funktionsblock ausgewählt werden, dessen Wert
und Status in den nachfolgenden Funktionen angezeigt wird.
Auswahl:
ANALOG INPUT 1
ANALOG INPUT 2
ANALOG INPUT 3
ANALOG INPUT 4
ANALOG INPUT 5
ANALOG INPUT 6
ANALOG INPUT 7
PID
Werkeinstellung:
ANALOG INPUT 1
Anzeige des Ausgangswert OUT inkl. Einheit und Status des in der Funktion
BLOCK AUSWAHL (6220) ausgewählten Analog Input oder PID Funktions-
blocks.
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCK AUSWAHL
(6220) die Auswahl PID getroffen wurde.
Anzeige der Regelgröße IN inkl. Einheit und Status des in der Funktion
BLOCK AUSWAHL (6220) ausgewählten Analog Input oder PID Funktions-
blocks.
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCK AUSWAHL
(6220) die Auswahl PID getroffen wurde.
Anzeige des von einem externen Funktionsblock übernommen analogen
Sollwertes inkl. Einheit und Status.
Hinweis!
• Diese Funktion ist nur verfügbar wenn in der Funktion BLOCK AUSWAHL
(6220) die Auswahl PID getroffen wurde.
• Wird die Funktion über den Service-Code aufgerufen, so ist dieser Wert
editierbar.
Anzeige des Sollwertes inkl. Einheit und Status für den PID Funktionblock.
Promass 83 FOUNDATION Fieldbus
Þ
GGA
EINSTELLUNGEN
ß
FUNCTION BLOCKS
FUNCTION BLOCKS
Endress+Hauser
620
622
