TI00074D/06/DE/14.14
71231018

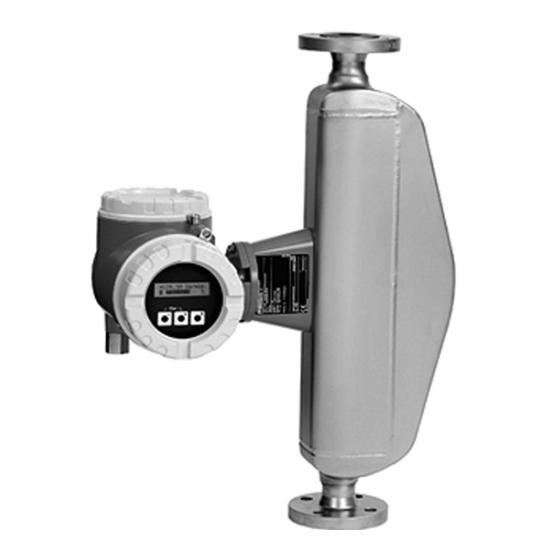

Das chemisch-beständige Einrohr-Messgerät in Kompakt- oder Getrenntaus-
führung
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen
Messstoffeigenschaften wie Viskosität und Dichte
• Hochgenaue Messung von Flüssigkeiten und Gasen in
Anwendungen mit höchster Korrosionsbeständigkeit
Geräteeigenschaften
• Messrohr aus Tantal und Zirkonium
• Nennweite: DN 8...50 (³⁄₈...2")
• Messstofftemperatur bis +200 °C (+392 °F)
• 4-zeilige, beleuchtete Anzeige mit Touch Control
(Promass 83)
• Gerät in Kompakt- oder Getrenntausführung
• HART,PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP
(Promass 83)
Products
Technische Information
Proline Promass 80H, 83H
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Max. Sicherheit bei chemisch aggressiven Medien –
korrosionsbeständige mediumsberührende Teile
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Sicherer Betrieb – Anzeige bietet leicht ablesbare Prozess-
informationen
• Qualität – Software für Abfüllen & Dosing, Dichte &
Konzentration sowie erweiterte Diagnose (Promass 83)
• Automatische Datenwiederherstellung im Servicefall
• Erfüllt alle Industrieanforderungen - IEC/EN/NAMUR
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass 80H
Inhaltszusammenfassung für Endress+Hauser Proline Promass 80H
- Seite 1 Products Solutions Services TI00074D/06/DE/14.14 71231018 Technische Information Proline Promass 80H, 83H Coriolis-Durchflussmessgerät Das chemisch-beständige Einrohr-Messgerät in Kompakt- oder Getrenntaus- führung Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen • Max. Sicherheit bei chemisch aggressiven Medien – Messstoffeigenschaften wie Viskosität und Dichte korrosionsbeständige mediumsberührende Teile...
-
Seite 2: Inhaltsverzeichnis
Proline Promass 80H, 83H Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Messstoffdichte ........18 Messstoffdruckbereich (Nenndruck) . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promass 80H, 83H Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · Δm (v · ω) = Corioliskraft Δm = bewegte Masse... -
Seite 4: Messeinrichtung
Proline Promass 80H, 83H Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind ver- fügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit • Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert Messumformer Promass 80 • Zweizeilige LCD-Anzeige •... -
Seite 5: Messdynamik
Proline Promass 80H, 83H Messbereiche für Gase Die Endwerte sind abhängig von der Dichte des verwendeten Gases. Sie können die Endwerte mit der folgenden Formel berechnen: = · ρ / x [kg/m max(G) max(F) = Max. Endwert für Gas [kg/h] max(G) ... -
Seite 6: Ausgang
Proline Promass 80H, 83H Ausgang Ausgangssignal Promass 80 Stromausgang aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05…100 s), Endwert einstellbar, Temperaturkoeffizient: typisch 0,005% v. M./°C, Auflösung: 0,5 μA • aktiv: 0/4…20 mA, R < 700 Ω (bei HART: R ≥ 250 Ω) •... -
Seite 7: Ausfallsignal
Proline Promass 80H, 83H PROFIBUS PA Schnittstelle • PROFIBUS PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP), galvanisch getrennt • Datenübertragungsgeschwindigkeit: 31,25 kBit/s • Stromaufnahme: 11 mA • Zulässige Speisespannung: 9…32 V • Busanschluss mit integriertem Verpolungsschutz • Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA •... -
Seite 8: Bürde
Proline Promass 80H, 83H Relaisausgang (Promass 83) "spannungslos" bei Störung oder Ausfall Energieversorgung Bürde siehe "Ausgangssignal" Schleichmengen- Schaltpunkte für die Schleichmengenunterdrückung frei wählbar. unterdrückung Galvanische Trennung Alle Stromkreise für Eingänge, Ausgänge und Energieversorgung sind untereinander galvanisch getrennt. Schaltausgang Statusausgang (Promass 80) •... -
Seite 9: Versorgungsspannung
Proline Promass 80H, 83H Bestellmerkmal Klemmen-Nr. (Ein-/Ausgänge) "Ein-/Ausgang" 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) PROFIBUS PA +5V (ext. Terminierung) PROFIBUS DP FOUNDATION Fieldbus Statuseingang Modbus RS485... -
Seite 10: Elektrischer Anschluss
Proline Promass 80H, 83H Promass 83 Überbrückung von min. 1 Netzperiode: • EEPROM und T-DAT sichern Messsystemdaten bei Ausfall der Energieversorgung. • HistoROM/S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kenndaten (Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt, usw.). Elektrischer Anschluss b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* PA(–)/FF(–) -
Seite 11: Elektrischer Anschluss Getrenntausführung
Proline Promass 80H, 83H Elektrischer Anschluss Getrenntausführung S1 S1 S2 S2 GND TM TM TT TT 9 10 11 12 41 42 9 10 11 12 41 42 S1 S1 S2 S2 GND TM TM TT TT a0003681 Anschluss der Getrenntausführung Wandaufbaugehäuse Messumformer: Ex-freier Bereich;... -
Seite 12: Maximale Messabweichung
Proline Promass 80H, 83H Maximale Messabweichung v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grundgenauigkeit Masse- und Volumenfluss (Flüssigkeiten) Zirkonium 702 (UNS R60702) und Tantal 2.5W • Promass 83H: ±0,10% v.M. • Promass 80H: ±0,15% v.M. -
Seite 13: Wiederholbarkeit
Proline Promass 80H, 83H US-Einheiten 1:10 1:20 1:50 1:100 1:500 [in] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] ³⁄₈ 73,50 7,350 3,675 1,470 0,735 0,147 ½ 238,9 23,89 11,95 4,778 2,389 0,478 661,5 66,15 33,08 13,23 6,615 1,323 1½ 1654 165,4... -
Seite 14: Einfluss Messstoffdruck
Proline Promass 80H, 83H Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massefluss dargestellt. Promass H Zirkonium 702 (UNS R60702) Promass H Tantal 2.5W [mm] [in] [% v.M./bar] [% v.M./bar] ³⁄₈ –0,017 –0,007... -
Seite 15: Montage
Proline Promass 80H, 83H Montage Montageort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung... -
Seite 16: Einbaulage
Proline Promass 80H, 83H Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Vertikal (Abb. V) Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitge- führte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. -
Seite 17: Einbauhinweise
Proline Promass 80H, 83H Einbauhinweise Beachten Sie folgende Punkte: • Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale, z.B. durch den Schutzbehälter, abgefan- gen. • Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems. -
Seite 18: Prozess
Proline Promass 80H, 83H Prozess Messstofftemperaturbereich Messaufnehmer Zirkonium 702 (UNS R60702) –50…+200 °C (–58…+392 °F) Tantal 2.5W –50…+150 °C (–58…+302 °F) Messstoffdichte 0…5000 kg/m (0…312 lb/ft Messstoffdruckbereich Flansche (Nenndruck) • in Anlehnung an DIN PN 40 • in Anlehnung an ASME B16.5 Cl 150, Cl 300 •... -
Seite 19: Druck-Temperatur-Kurven
Proline Promass 80H, 83H Druck-Temperatur-Kurven Warnung! Die folgenden Druck-Temperatur-Kurven beziehen sich auf das gesamte Messgerät und nicht nur auf den Prozessanschluss. Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501) Flanschwerkstoff: 1.4301 (304); messstoffberührende Teile: Zirkonium 702, Tantal [psi] [bar] PN 40 [°C]... -
Seite 20: Durchflussgrenze
(z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden: – Relative magnetische Permeabilität μ ≥ 300 – Blechdicke d ≥ 0,35 mm (0,014") • Angaben über zulässige Temperaturbereiche → 17 Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt werden können. Endress+Hauser... -
Seite 21: Konstruktiver Aufbau
Proline Promass 80H, 83H Konstruktiver Aufbau Bauform, Maße Abmessungen: Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss → 22 Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss (II2G/Zone1) → 23 Messumformer Kompaktausführung, Edelstahl → 24 Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) → 24 Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) →... -
Seite 22: Feldgehäuse Kompaktausführung, Pulverbeschichteter Aluminiumdruckguss
Proline Promass 80H, 83H Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss +1.5 (+0.05) –2.0 (–0.07) A0022144 Maßeinheit: mm (in) Abmessungen SI Einheiten * Blindausführung (ohne Vor-Ort-Anzeige) abhängig vom jeweiligen Prozessanschluss Alle Abmessungen in [mm] Abmessungen US Einheiten ³⁄₈" 8,94 8,15 7,36 6,61 6,30... -
Seite 23: Feldgehäuse Kompaktausführung, Pulverbeschichteter Aluminiumdruckguss (Ii2G/Zone1)
Proline Promass 80H, 83H Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss (II2G/Zone1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant – sans sécurité intrinsèque protégées par Ip40 +1.5 (+0.05) –2.0 (–0.07) A0013832 Maßeinheit: mm (in) Abmessungen SI Einheiten * Blindausführung (ohne Vor-Ort-Anzeige) -
Seite 24: Messumformer Kompaktausführung, Edelstahl
Proline Promass 80H, 83H Messumformer Kompaktausführung, Edelstahl a0002245 Abmessungen in SI- und US-Einheiten [mm] [in] [mm] [in] [mm] [in] 8,86 6,02 6,61 Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant –... - Seite 25 Proline Promass 80H, 83H Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) a0001150 Abmessungen (SI-Einheiten) 90,5 159,5 > 50 81,5 11,5 8 × M5 2 × ⌀6,5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm] Abmessungen (US-Einheiten)
- Seite 26 Proline Promass 80H, 83H Messaufnehmer Getrenntausführung, Anschlussgehäuse a0006998 Abmessungen in SI-Einheiten 118,5 137,5 118,5 137,5 118,5 137,5 118,5 137,5 118,5 137,5 Alle Abmessungen in [mm] Abmessungen in US-Einheiten ³⁄₈" 4,67 5,41 5,00 ½" 4,67 5,41 5,00 1" 4,67 5,41 5,00 1½"...
- Seite 27 Proline Promass 80H, 83H Prozessanschlüsse in SI-Einheiten Flanschanschlüsse EN (DIN), ASME B16.5, JIS +1.5 (+0.05) –2.0 (–0.07) A0022146 Maßeinheit: mm (in) Flanschanschlüsse EN (DIN) Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N) / PN 40: 1.4301 (304);...
- Seite 28 Proline Promass 80H, 83H Flansch in Anlehnung an ASME B16.5 / Cl 300: 1.4301 (304); messstoffberührende Teile: Zirkonium 702, Tantal Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm 95,2 4 x Ø15,7 14,2 66,5 15,70 8,51 95,2 4 x Ø15,7 14,2 66,5 15,70...
- Seite 29 Proline Promass 80H, 83H Prozessanschlüsse in US-Einheiten Flanschanschlüsse ASME B16.5 +1.5 (+0.05) –2.0 (–0.07) A0022146 Maßeinheit: mm (in) Flanschanschlüsse ASME B16.5 Flansch in Anlehnung an ASME B16.5 / Cl 150: 1.4301 (304); messstoffberührende Teile: Zirkonium 702, Tantal Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm ³⁄₈"...
-
Seite 30: Gewicht
Proline Promass 80H, 83H Spülanschlüsse / Druckbehälterüberwachung " Achtung! Der Einsatz von Spülanschlüssen oder Druckbehälterüberwachungen kann nicht mit dem separat erhältlichen Heizmantel kombiniert werden. a0003288 [mm] [in] [mm] [in] [mm] [in] [in] [mm] [in] ³⁄₈ ½"-NPT 0,98 82,0 3,23 3,57... -
Seite 31: Werkstoffe
Proline Promass 80H, 83H Werkstoffe Gehäuse Messumformer Kompaktausführung • Pulverlackbeschichteter Aluminiumdruckguss • Edelstahlgehäuse: rostfreier Stahl 1.4301/ASTM 304 • Fensterwerkstoff: Glas oder Polycarbonat Getrenntausführung • Getrenntes Feldgehäuse: pulverlackbeschichteter Aluminiumdruckguss • Wandaufbaugehäuse: pulverlackbeschichteter Aluminiumdruckguss • Fensterwerkstoff: Glas Gehäuse Messaufnehmer / Schutzbehälter • Säuren- und laugenbeständige Außenoberfläche •... -
Seite 32: Sprachpakete
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Uebereinstimmung mit den EMV Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)"... -
Seite 33: Druckgerätezulassung
PED benötigt wird, muss dies explizit bestellt werden. Bei Geräten mit Nennweiten kleiner oder gleich DN 25 (1") ist dies weder möglich noch erforderlich. • Mit der Kennzeichnung PED/G1/III auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräte- richtlinie 97/23/EG. -
Seite 34: Zubehör
Proline Promass 80H, 83H Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 35: Systemkomponenten
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •... -
Seite 36: Ergänzende Dokumentationen
Eingetragene Marke der Fieldbus FOUNDATION, Austin, USA ® Modbus Eingetragene Marke der SCHNEIDER AUTOMATION, INC. ® ® ® ® ® Applicator , FieldCare , Fieldcheck , HistoROM™, F-CHIP , S-DAT , T-DAT™ Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser... - Seite 37 Proline Promass 80H, 83H Endress+Hauser...
