Gerätefunktionen Proline Promass 83
Endress+Hauser

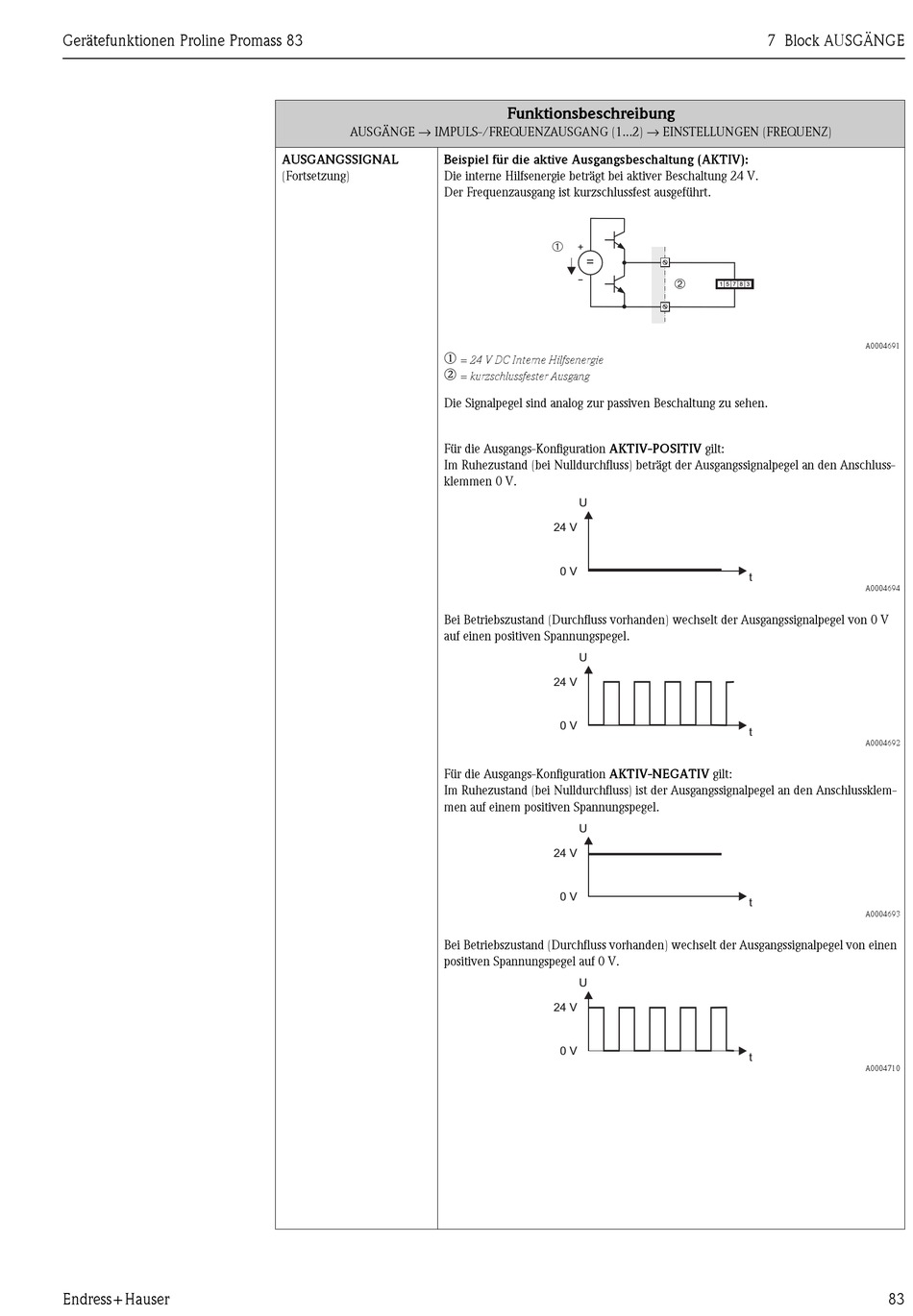

AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (FREQUENZ)
AUSGANGSSIGNAL Beispiel für die aktive Ausgangsbeschaltung (AKTIV):
(Fortsetzung) Die interne Hilfsenergie beträgt bei aktiver Beschaltung 24 V.
Der Frequenzausgang ist kurzschlussfest ausgeführt.
m
n
Die Signalpegel sind analog zur passiven Beschaltung zu sehen.
Für die Ausgangs-Konfiguration AKTIV-POSITIV gilt:
Im Ruhezustand (bei Nulldurchfluss) beträgt der Ausgangssignalpegel an den Anschluss-
klemmen 0 V.
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 V
auf einen positiven Spannungspegel.
Für die Ausgangs-Konfiguration AKTIV-NEGATIV gilt:
Im Ruhezustand (bei Nulldurchfluss) ist der Ausgangssignalpegel an den Anschlussklem-
men auf einem positiven Spannungspegel.
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von einen
positiven Spannungspegel auf 0 V.
Funktionsbeschreibung
➀
+
=
-
= 24 V DC Interne Hilfsenergie
= kurzschlussfester Ausgang
U
24 V
0 V
U
24 V
0 V
U
24 V
0 V
U
24 V
0 V
7 Block AUSGÄNGE
➁
1 5 7 8 3
t
t
t
t
A0004691
A0004694
A0004692
A0004693
A0004710
