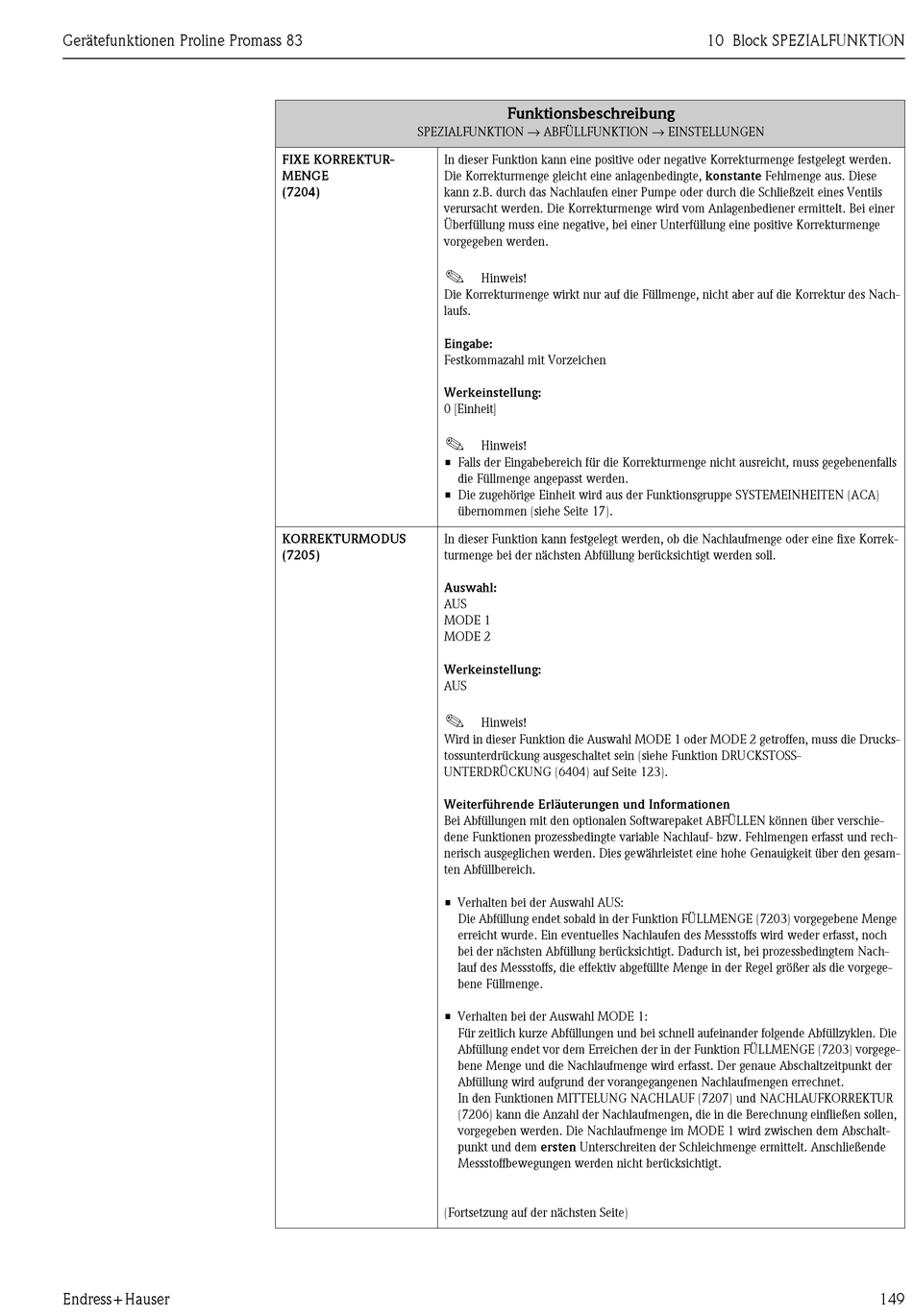

Endress+Hauser Proline Promass 83 HART Beschreibung Gerätefunktionen Seite 149

Gerätefunktionen Proline Promass 83
Endress+Hauser
SPEZIALFUNKTION → ABFÜLLFUNKTION → EINSTELLUNGEN
FIXE KORREKTUR- In dieser Funktion kann eine positive oder negative Korrekturmenge festgelegt werden.
MENGE Die Korrekturmenge gleicht eine anlagenbedingte, konstante Fehlmenge aus. Diese
(7204) kann z.B. durch das Nachlaufen einer Pumpe oder durch die Schließzeit eines Ventils
verursacht werden. Die Korrekturmenge wird vom Anlagenbediener ermittelt. Bei einer
Überfüllung muss eine negative, bei einer Unterfüllung eine positive Korrekturmenge
vorgegeben werden.
!
Die Korrekturmenge wirkt nur auf die Füllmenge, nicht aber auf die Korrektur des Nach-
laufs.
Eingabe:
Festkommazahl mit Vorzeichen
Werkeinstellung:
0 [Einheit]
!
• Falls der Eingabebereich für die Korrekturmenge nicht ausreicht, muss gegebenenfalls
• Die zugehörige Einheit wird aus der Funktionsgruppe SYSTEMEINHEITEN (ACA)
KORREKTURMODUS In dieser Funktion kann festgelegt werden, ob die Nachlaufmenge oder eine fixe Korrek-
(7205) turmenge bei der nächsten Abfüllung berücksichtigt werden soll.
Auswahl:
AUS
MODE 1
MODE 2
Werkeinstellung:
AUS
!
Wird in dieser Funktion die Auswahl MODE 1 oder MODE 2 getroffen, muss die Drucks-
tossunterdrückung ausgeschaltet sein (siehe Funktion DRUCKSTOSS-
UNTERDRÜCKUNG (6404) auf Seite 123).
Weiterführende Erläuterungen und Informationen
Bei Abfüllungen mit den optionalen Softwarepaket ABFÜLLEN können über verschie-
dene Funktionen prozessbedingte variable Nachlauf- bzw. Fehlmengen erfasst und rech-
nerisch ausgeglichen werden. Dies gewährleistet eine hohe Genauigkeit über den gesam-
ten Abfüllbereich.
• Verhalten bei der Auswahl AUS:
• Verhalten bei der Auswahl MODE 1:
(Fortsetzung auf der nächsten Seite)
Funktionsbeschreibung
Hinweis!
Hinweis!
die Füllmenge angepasst werden.
übernommen (siehe Seite 17).
Hinweis!
Die Abfüllung endet sobald in der Funktion FÜLLMENGE (7203) vorgegebene Menge
erreicht wurde. Ein eventuelles Nachlaufen des Messstoffs wird weder erfasst, noch
bei der nächsten Abfüllung berücksichtigt. Dadurch ist, bei prozessbedingtem Nach-
lauf des Messstoffs, die effektiv abgefüllte Menge in der Regel größer als die vorgege-
bene Füllmenge.
Für zeitlich kurze Abfüllungen und bei schnell aufeinander folgende Abfüllzyklen. Die
Abfüllung endet vor dem Erreichen der in der Funktion FÜLLMENGE (7203) vorgege-
bene Menge und die Nachlaufmenge wird erfasst. Der genaue Abschaltzeitpunkt der
Abfüllung wird aufgrund der vorangegangenen Nachlaufmengen errechnet.
In den Funktionen MITTELUNG NACHLAUF (7207) und NACHLAUFKORREKTUR
(7206) kann die Anzahl der Nachlaufmengen, die in die Berechnung einfließen sollen,
vorgegeben werden. Die Nachlaufmenge im MODE 1 wird zwischen dem Abschalt-
punkt und dem ersten Unterschreiten der Schleichmenge ermittelt. Anschließende
Messstoffbewegungen werden nicht berücksichtigt.
10 Block SPEZIALFUNKTION
149
