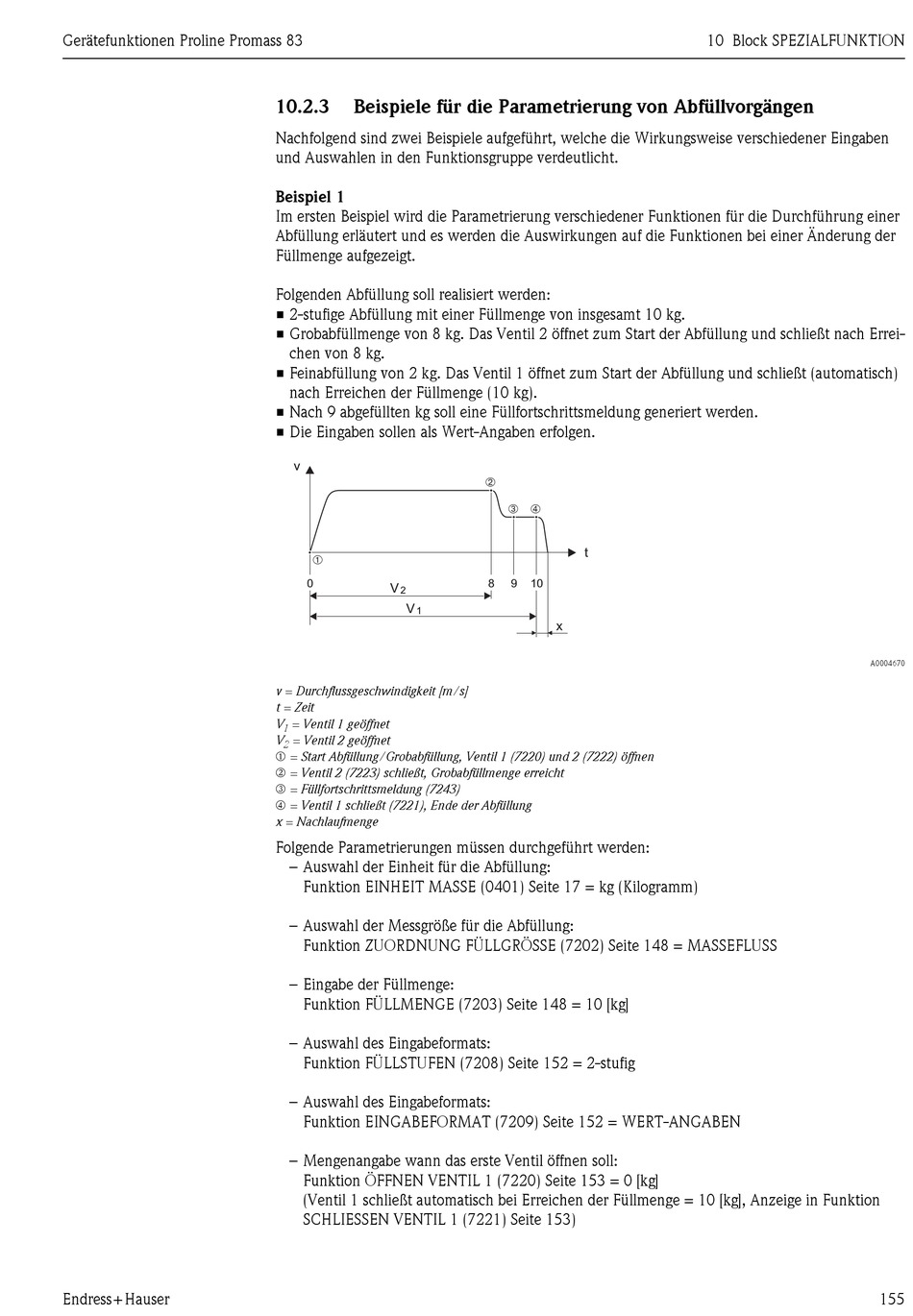

10.2.3 Beispiele für die Parametrierung von Abfüllvorgängen
Nachfolgend sind zwei Beispiele aufgeführt, welche die Wirkungsweise verschiedener Eingaben
und Auswahlen in den Funktionsgruppe verdeutlicht.
Beispiel 1
Im ersten Beispiel wird die Parametrierung verschiedener Funktionen für die Durchführung einer
Abfüllung erläutert und es werden die Auswirkungen auf die Funktionen bei einer Änderung der
Füllmenge aufgezeigt.
Folgenden Abfüllung soll realisiert werden:
• 2-stufige Abfüllung mit einer Füllmenge von insgesamt 10 kg.
• Grobabfüllmenge von 8 kg. Das Ventil 2 öffnet zum Start der Abfüllung und schließt nach Errei-
chen von 8 kg.
• Feinabfüllung von 2 kg. Das Ventil 1 öffnet zum Start der Abfüllung und schließt (automatisch)
nach Erreichen der Füllmenge (10 kg).
• Nach 9 abgefüllten kg soll eine Füllfortschrittsmeldung generiert werden.
• Die Eingaben sollen als Wert-Angaben erfolgen.
v
➀
0
V
2
V
1
v = Durchflussgeschwindigkeit [m/s]
t = Zeit
V = Ventil 1 geöffnet
1
V = Ventil 2 geöffnet
2
m = Start Abfüllung/Grobabfüllung, Ventil 1 (7220) und 2 (7222) öffnen
n = Ventil 2 (7223) schließt, Grobabfüllmenge erreicht
o = Füllfortschrittsmeldung (7243)
p = Ventil 1 schließt (7221), Ende der Abfüllung
x = Nachlaufmenge
Folgende Parametrierungen müssen durchgeführt werden:
– Auswahl der Einheit für die Abfüllung:
Funktion EINHEIT MASSE (0401) Seite 17 = kg (Kilogramm)
– Auswahl der Messgröße für die Abfüllung:
Funktion ZUORDNUNG FÜLLGRÖSSE (7202) Seite 148 = MASSEFLUSS
– Eingabe der Füllmenge:
Funktion FÜLLMENGE (7203) Seite 148 = 10 [kg]
– Auswahl des Eingabeformats:
Funktion FÜLLSTUFEN (7208) Seite 152 = 2-stufig
– Auswahl des Eingabeformats:
Funktion EINGABEFORMAT (7209) Seite 152 = WERT-ANGABEN
– Mengenangabe wann das erste Ventil öffnen soll:
Funktion ÖFFNEN VENTIL 1 (7220) Seite 153 = 0 [kg]
(Ventil 1 schließt automatisch bei Erreichen der Füllmenge = 10 [kg], Anzeige in Funktion
SCHLIESSEN VENTIL 1 (7221) Seite 153)
➁
➂ ➃
t
8 9 10
x
