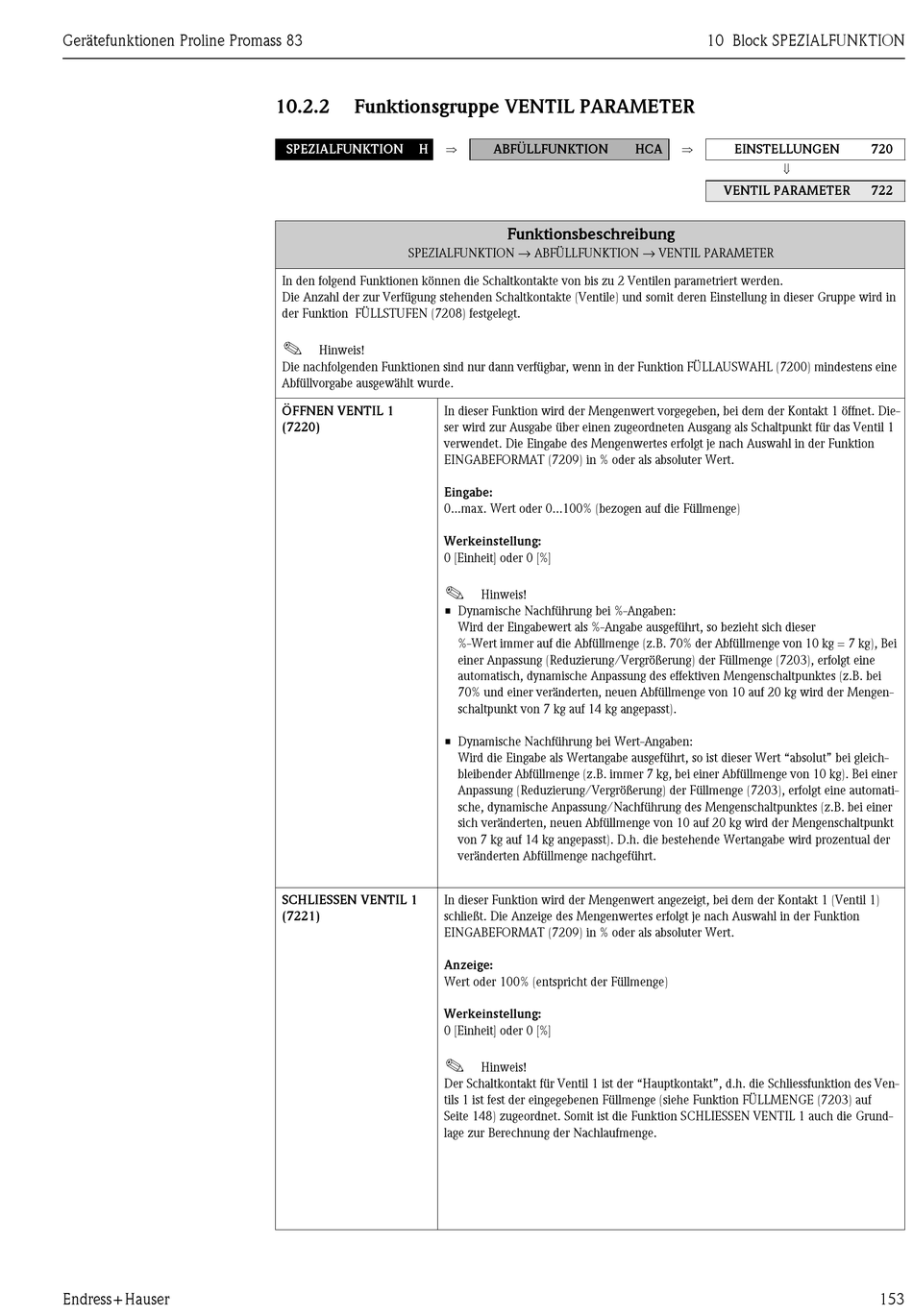

Gerätefunktionen Proline Promass 83
Endress+Hauser
10.2.2

Funktionsgruppe VENTIL PARAMETER

⇒
SPEZIALFUNKTION H
SPEZIALFUNKTION → ABFÜLLFUNKTION → VENTIL PARAMETER
In den folgend Funktionen können die Schaltkontakte von bis zu 2 Ventilen parametriert werden.
Die Anzahl der zur Verfügung stehenden Schaltkontakte (Ventile) und somit deren Einstellung in dieser Gruppe wird in
der Funktion FÜLLSTUFEN (7208) festgelegt.
!
Hinweis!
Die nachfolgenden Funktionen sind nur dann verfügbar, wenn in der Funktion FÜLLAUSWAHL (7200) mindestens eine
Abfüllvorgabe ausgewählt wurde.
ÖFFNEN VENTIL 1 In dieser Funktion wird der Mengenwert vorgegeben, bei dem der Kontakt 1 öffnet. Die-
(7220) ser wird zur Ausgabe über einen zugeordneten Ausgang als Schaltpunkt für das Ventil 1
verwendet. Die Eingabe des Mengenwertes erfolgt je nach Auswahl in der Funktion
EINGABEFORMAT (7209) in % oder als absoluter Wert.
Eingabe:
0...max. Wert oder 0...100% (bezogen auf die Füllmenge)
Werkeinstellung:
0 [Einheit] oder 0 [%]
!
• Dynamische Nachführung bei %-Angaben:
• Dynamische Nachführung bei Wert-Angaben:
SCHLIESSEN VENTIL 1 In dieser Funktion wird der Mengenwert angezeigt, bei dem der Kontakt 1 (Ventil 1)
(7221) schließt. Die Anzeige des Mengenwertes erfolgt je nach Auswahl in der Funktion
EINGABEFORMAT (7209) in % oder als absoluter Wert.
Anzeige:
Wert oder 100% (entspricht der Füllmenge)
Werkeinstellung:
0 [Einheit] oder 0 [%]
!
Der Schaltkontakt für Ventil 1 ist der "Hauptkontakt", d.h. die Schliessfunktion des Ven-
tils 1 ist fest der eingegebenen Füllmenge (siehe Funktion FÜLLMENGE (7203) auf
Seite 148) zugeordnet. Somit ist die Funktion SCHLIESSEN VENTIL 1 auch die Grund-
lage zur Berechnung der Nachlaufmenge.
ABFÜLLFUNKTION
Funktionsbeschreibung
Hinweis!
Wird der Eingabewert als %-Angabe ausgeführt, so bezieht sich dieser
%-Wert immer auf die Abfüllmenge (z.B. 70% der Abfüllmenge von 10 kg = 7 kg), Bei
einer Anpassung (Reduzierung/Vergrößerung) der Füllmenge (7203), erfolgt eine
automatisch, dynamische Anpassung des effektiven Mengenschaltpunktes (z.B. bei
70% und einer veränderten, neuen Abfüllmenge von 10 auf 20 kg wird der Mengen-
schaltpunkt von 7 kg auf 14 kg angepasst).
Wird die Eingabe als Wertangabe ausgeführt, so ist dieser Wert "absolut" bei gleich-
bleibender Abfüllmenge (z.B. immer 7 kg, bei einer Abfüllmenge von 10 kg). Bei einer
Anpassung (Reduzierung/Vergrößerung) der Füllmenge (7203), erfolgt eine automati-
sche, dynamische Anpassung/Nachführung des Mengenschaltpunktes (z.B. bei einer
sich veränderten, neuen Abfüllmenge von 10 auf 20 kg wird der Mengenschaltpunkt
von 7 kg auf 14 kg angepasst). D.h. die bestehende Wertangabe wird prozentual der
veränderten Abfüllmenge nachgeführt.
Hinweis!
10 Block SPEZIALFUNKTION
⇒
HCA EINSTELLUNGEN
⇓
VENTIL PARAMETER
720
722
