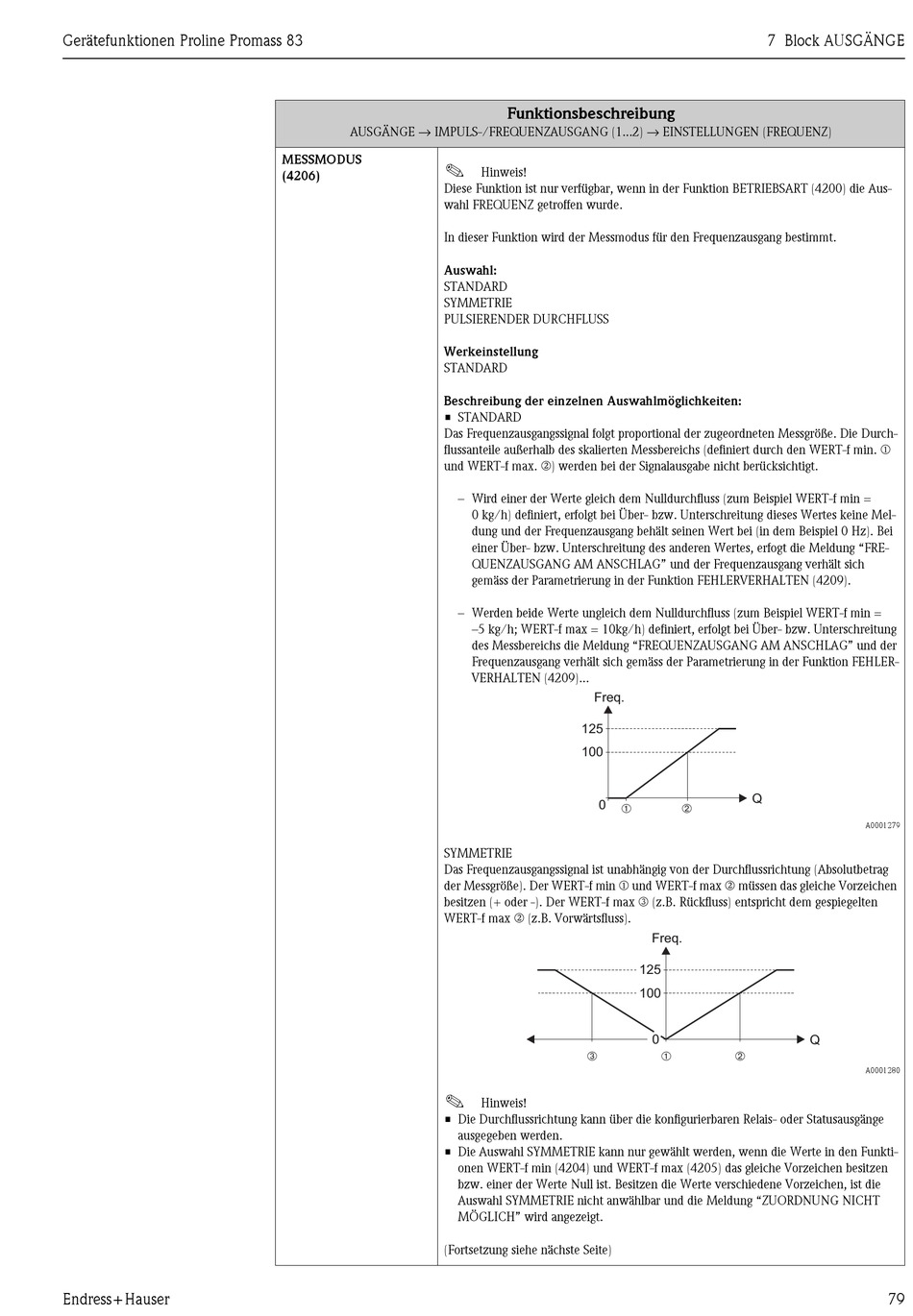

AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (FREQUENZ)
MESSMODUS
!
(4206)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Aus-
wahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Messmodus für den Frequenzausgang bestimmt.
Auswahl:
STANDARD
SYMMETRIE
PULSIERENDER DURCHFLUSS
Werkeinstellung
STANDARD
Beschreibung der einzelnen Auswahlmöglichkeiten:
• STANDARD
Das Frequenzausgangssignal folgt proportional der zugeordneten Messgröße. Die Durch-
flussanteile außerhalb des skalierten Messbereichs (definiert durch den WERT-f min. m
und WERT-f max. n) werden bei der Signalausgabe nicht berücksichtigt.
SYMMETRIE
Das Frequenzausgangssignal ist unabhängig von der Durchflussrichtung (Absolutbetrag
der Messgröße). Der WERT-f min m und WERT-f max n müssen das gleiche Vorzeichen
besitzen (+ oder -). Der WERT-f max o (z.B. Rückfluss) entspricht dem gespiegelten
WERT-f max n (z.B. Vorwärtsfluss).
!
• Die Durchflussrichtung kann über die konfigurierbaren Relais- oder Statusausgänge
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den Funkti-
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
Hinweis!
– Wird einer der Werte gleich dem Nulldurchfluss (zum Beispiel WERT-f min =
0 kg/h) definiert, erfolgt bei Über- bzw. Unterschreitung dieses Wertes keine Mel-
dung und der Frequenzausgang behält seinen Wert bei (in dem Beispiel 0 Hz). Bei
einer Über- bzw. Unterschreitung des anderen Wertes, erfogt die Meldung "FRE-
QUENZAUSGANG AM ANSCHLAG" und der Frequenzausgang verhält sich
gemäss der Parametrierung in der Funktion FEHLERVERHALTEN (4209).
– Werden beide Werte ungleich dem Nulldurchfluss (zum Beispiel WERT-f min =
–5 kg/h; WERT-f max = 10kg/h) definiert, erfolgt bei Über- bzw. Unterschreitung
des Messbereichs die Meldung "FREQUENZAUSGANG AM ANSCHLAG" und der
Frequenzausgang verhält sich gemäss der Parametrierung in der Funktion FEHLER-
VERHALTEN (4209)...
Freq.
125
100
0
➀
➂
Hinweis!
ausgegeben werden.
onen WERT-f min (4204) und WERT-f max (4205) das gleiche Vorzeichen besitzen
bzw. einer der Werte Null ist. Besitzen die Werte verschiedene Vorzeichen, ist die
Auswahl SYMMETRIE nicht anwählbar und die Meldung "ZUORDNUNG NICHT
MÖGLICH" wird angezeigt.
7 Block AUSGÄNGE
Q
➁
Freq.
125
100
0 Q
➀ ➁
A0001279
A0001280
79
