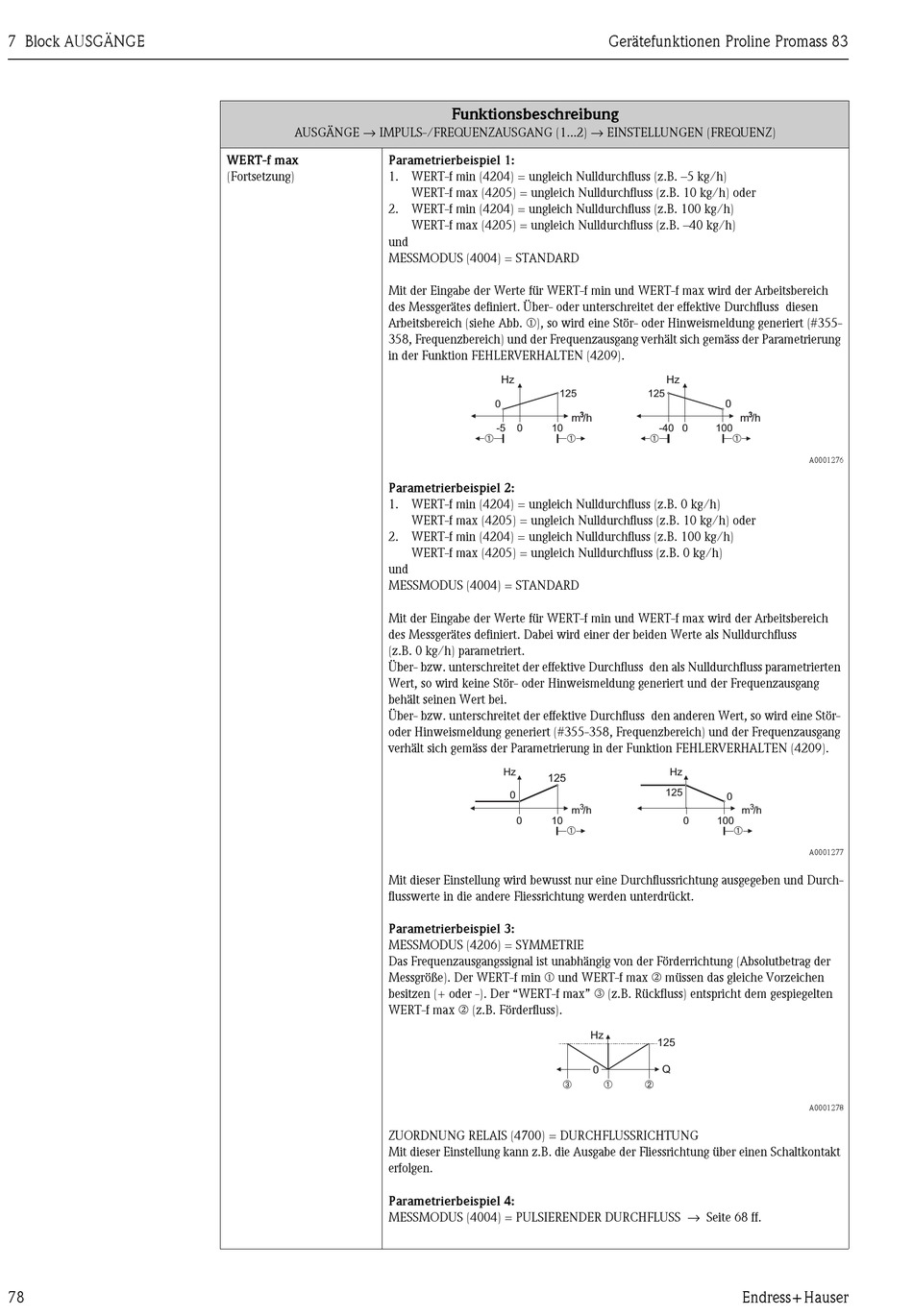

Endress+Hauser Proline Promass 83 HART Beschreibung Gerätefunktionen Seite 78

7 Block AUSGÄNGE
78
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (FREQUENZ)
WERT-f max Parametrierbeispiel 1:
(Fortsetzung) 1. WERT-f min (4204) = ungleich Nulldurchfluss (z.B. –5 kg/h)
2. WERT-f min (4204) = ungleich Nulldurchfluss (z.B. 100 kg/h)
und
MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für WERT-f min und WERT-f max wird der Arbeitsbereich
des Messgerätes definiert. Über- oder unterschreitet der effektive Durchfluss diesen
Arbeitsbereich (siehe Abb. m), so wird eine Stör- oder Hinweismeldung generiert (#355-
358, Frequenzbereich) und der Frequenzausgang verhält sich gemäss der Parametrierung
in der Funktion FEHLERVERHALTEN (4209).
Parametrierbeispiel 2:
1. WERT-f min (4204) = ungleich Nulldurchfluss (z.B. 0 kg/h)
2. WERT-f min (4204) = ungleich Nulldurchfluss (z.B. 100 kg/h)
und
MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für WERT-f min und WERT-f max wird der Arbeitsbereich
des Messgerätes definiert. Dabei wird einer der beiden Werte als Nulldurchfluss
(z.B. 0 kg/h) parametriert.
Über- bzw. unterschreitet der effektive Durchfluss den als Nulldurchfluss parametrierten
Wert, so wird keine Stör- oder Hinweismeldung generiert und der Frequenzausgang
behält seinen Wert bei.
Über- bzw. unterschreitet der effektive Durchfluss den anderen Wert, so wird eine Stör-
oder Hinweismeldung generiert (#355-358, Frequenzbereich) und der Frequenzausgang
verhält sich gemäss der Parametrierung in der Funktion FEHLERVERHALTEN (4209).
Mit dieser Einstellung wird bewusst nur eine Durchflussrichtung ausgegeben und Durch-
flusswerte in die andere Fliessrichtung werden unterdrückt.
Parametrierbeispiel 3:
MESSMODUS (4206) = SYMMETRIE
Das Frequenzausgangssignal ist unabhängig von der Förderrichtung (Absolutbetrag der
Messgröße). Der WERT-f min m und WERT-f max n müssen das gleiche Vorzeichen
besitzen (+ oder -). Der "WERT-f max" o (z.B. Rückfluss) entspricht dem gespiegelten
WERT-f max n (z.B. Förderfluss).
ZUORDNUNG RELAIS (4700) = DURCHFLUSSRICHTUNG
Mit dieser Einstellung kann z.B. die Ausgabe der Fliessrichtung über einen Schaltkontakt
erfolgen.
Parametrierbeispiel 4:
MESSMODUS (4004) = PULSIERENDER DURCHFLUSS → Seite 68 ff.
Funktionsbeschreibung
WERT-f max (4205) = ungleich Nulldurchfluss (z.B. 10 kg/h) oder
WERT-f max (4205) = ungleich Nulldurchfluss (z.B. –40 kg/h)
Hz
125
0
3
m /h
-5 0 10
➀ ➀
WERT-f max (4205) = ungleich Nulldurchfluss (z.B. 10 kg/h) oder
WERT-f max (4205) = ungleich Nulldurchfluss (z.B. 0 kg/h)
Hz
125
0
3
m /h
0 10
➀
➂
Gerätefunktionen Proline Promass 83
Hz
125
0
3
m /h
-40 0 100
➀ ➀
Hz
125
0
3
m /h
0 100
➀
Hz
125
0 Q
➀ ➁
