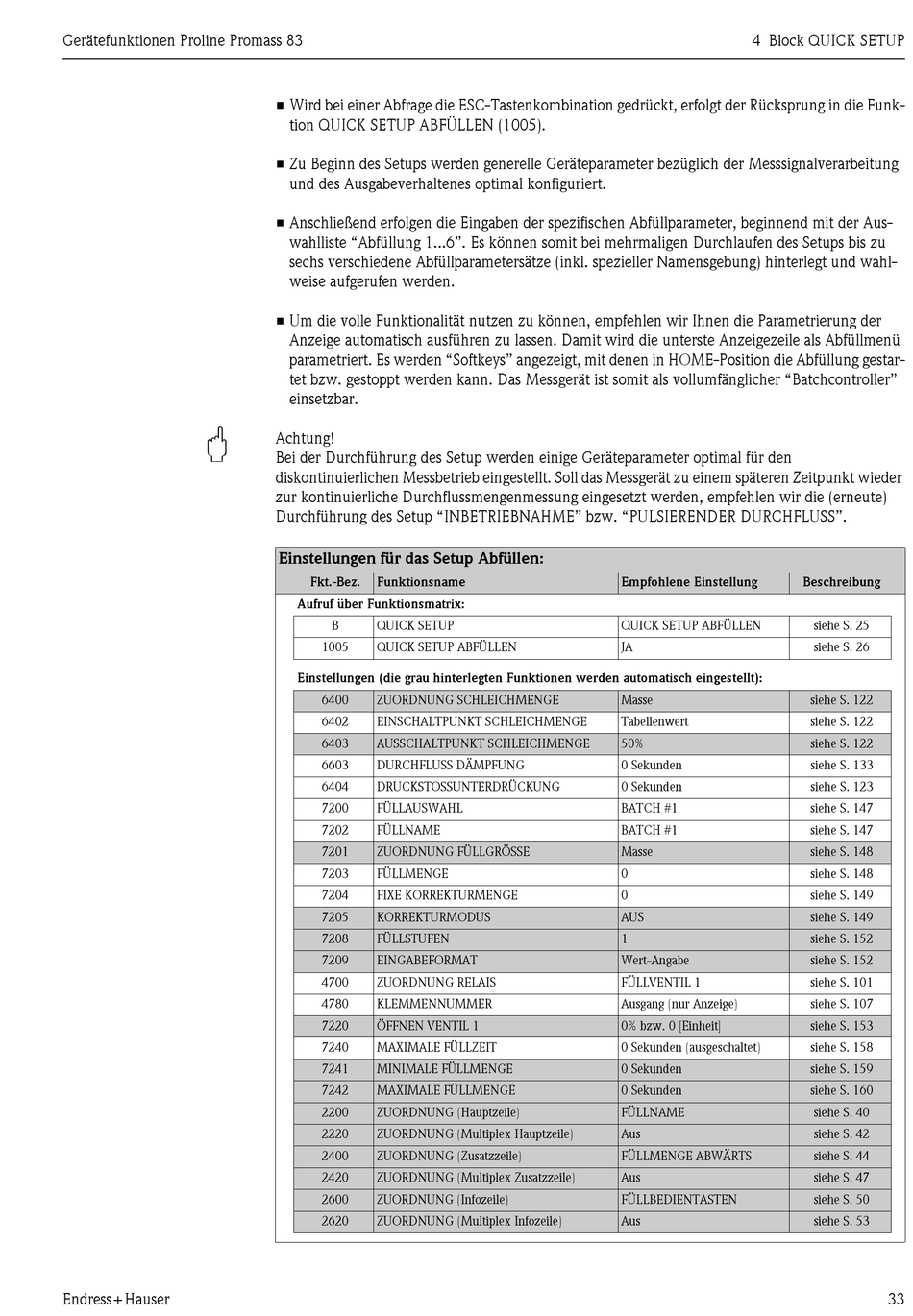

Endress+Hauser Proline Promass 83 HART Beschreibung Gerätefunktionen Seite 33

Gerätefunktionen Proline Promass 83
"
Endress+Hauser
• Wird bei einer Abfrage die ESC-Tastenkombination gedrückt, erfolgt der Rücksprung in die Funk-
tion QUICK SETUP ABFÜLLEN (1005).
• Zu Beginn des Setups werden generelle Geräteparameter bezüglich der Messsignalverarbeitung
und des Ausgabeverhaltenes optimal konfiguriert.
• Anschließend erfolgen die Eingaben der spezifischen Abfüllparameter, beginnend mit der Aus-
wahlliste "Abfüllung 1...6". Es können somit bei mehrmaligen Durchlaufen des Setups bis zu
sechs verschiedene Abfüllparametersätze (inkl. spezieller Namensgebung) hinterlegt und wahl-
weise aufgerufen werden.
• Um die volle Funktionalität nutzen zu können, empfehlen wir Ihnen die Parametrierung der
Anzeige automatisch ausführen zu lassen. Damit wird die unterste Anzeigezeile als Abfüllmenü
parametriert. Es werden "Softkeys" angezeigt, mit denen in HOME-Position die Abfüllung gestar-
tet bzw. gestoppt werden kann. Das Messgerät ist somit als vollumfänglicher "Batchcontroller"
einsetzbar.
Achtung!
Bei der Durchführung des Setup werden einige Geräteparameter optimal für den
diskontinuierlichen Messbetrieb eingestellt. Soll das Messgerät zu einem späteren Zeitpunkt wieder
zur kontinuierliche Durchflussmengenmessung eingesetzt werden, empfehlen wir die (erneute)
Durchführung des Setup "INBETRIEBNAHME" bzw. "PULSIERENDER DURCHFLUSS".
Einstellungen für das Setup Abfüllen:
Fkt.-Bez. Funktionsname
Aufruf über Funktionsmatrix:
B QUICK SETUP
1005 QUICK SETUP ABFÜLLEN
Einstellungen (die grau hinterlegten Funktionen werden automatisch eingestellt):
6400 ZUORDNUNG SCHLEICHMENGE
6402 EINSCHALTPUNKT SCHLEICHMENGE
6403 AUSSCHALTPUNKT SCHLEICHMENGE
6603 DURCHFLUSS DÄMPFUNG
6404 DRUCKSTOSSUNTERDRÜCKUNG
7200 FÜLLAUSWAHL
7202 FÜLLNAME
7201 ZUORDNUNG FÜLLGRÖSSE
7203 FÜLLMENGE
7204 FIXE KORREKTURMENGE
7205 KORREKTURMODUS
7208 FÜLLSTUFEN
7209 EINGABEFORMAT
4700 ZUORDNUNG RELAIS
4780 KLEMMENNUMMER
7220 ÖFFNEN VENTIL 1
7240 MAXIMALE FÜLLZEIT
7241 MINIMALE FÜLLMENGE
7242 MAXIMALE FÜLLMENGE
2200 ZUORDNUNG (Hauptzeile)
2220 ZUORDNUNG (Multiplex Hauptzeile)
2400 ZUORDNUNG (Zusatzzeile)
2420 ZUORDNUNG (Multiplex Zusatzzeile)
2600 ZUORDNUNG (Infozeile)
2620 ZUORDNUNG (Multiplex Infozeile)
4 Block QUICK SETUP
Empfohlene Einstellung
QUICK SETUP ABFÜLLEN
JA
Masse
Tabellenwert
50%
0 Sekunden
0 Sekunden
BATCH #1
BATCH #1
Masse
0
0
AUS
1
Wert-Angabe
FÜLLVENTIL 1
Ausgang (nur Anzeige)
0% bzw. 0 [Einheit]
0 Sekunden (ausgeschaltet)
0 Sekunden
0 Sekunden
FÜLLNAME
Aus
FÜLLMENGE ABWÄRTS
Aus
FÜLLBEDIENTASTEN
Aus
Beschreibung
siehe S. 25
siehe S. 26
siehe S. 122
siehe S. 122
siehe S. 122
siehe S. 133
siehe S. 123
siehe S. 147
siehe S. 147
siehe S. 148
siehe S. 148
siehe S. 149
siehe S. 149
siehe S. 152
siehe S. 152
siehe S. 101
siehe S. 107
siehe S. 153
siehe S. 158
siehe S. 159
siehe S. 160
siehe S. 40
siehe S. 42
siehe S. 44
siehe S. 47
siehe S. 50
siehe S. 53
