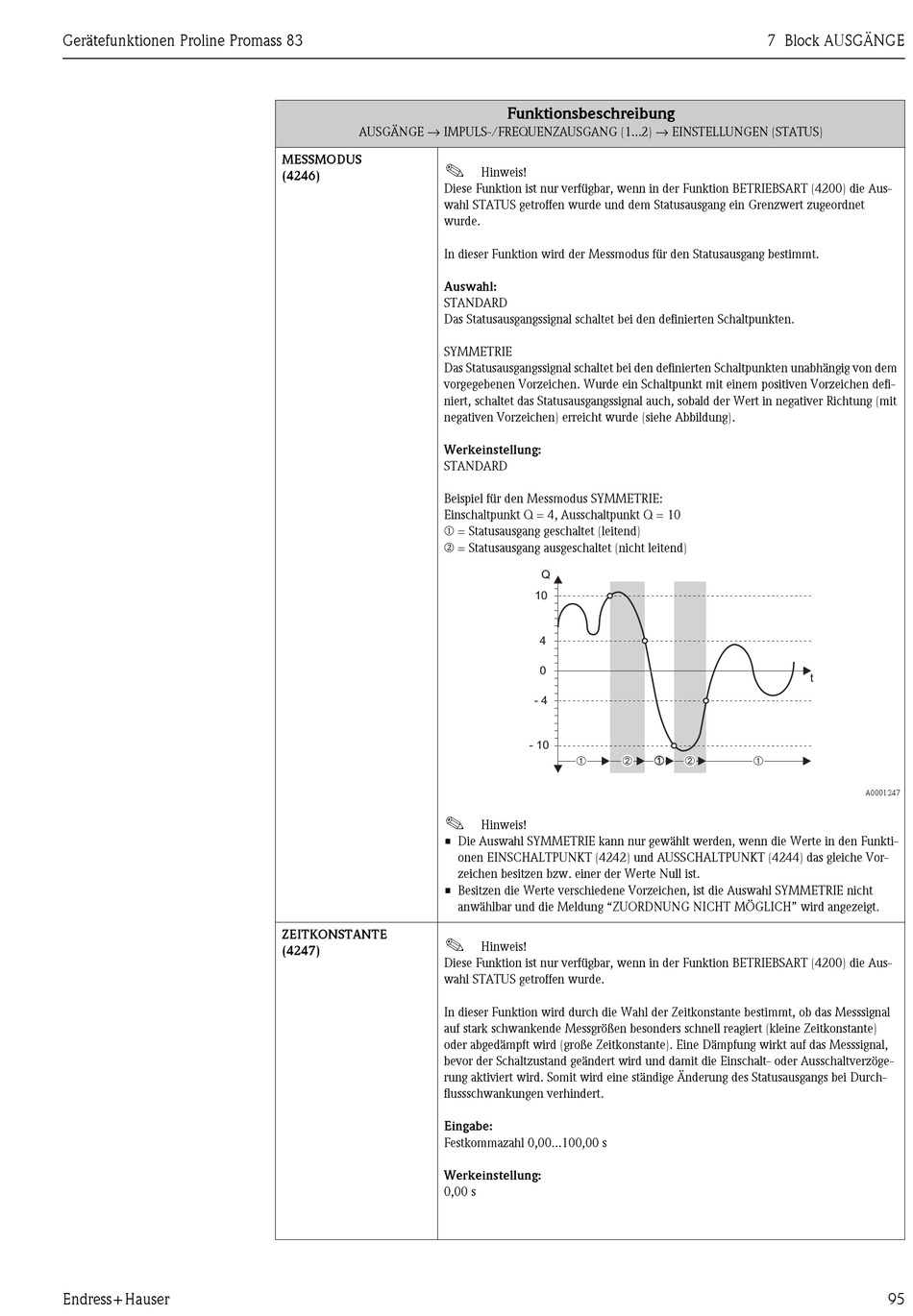

Endress+Hauser Proline Promass 83 HART Beschreibung Gerätefunktionen Seite 95

Gerätefunktionen Proline Promass 83
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG (1...2) → EINSTELLUNGEN (STATUS)
MESSMODUS
!
(4246)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Aus-
wahl STATUS getroffen wurde und dem Statusausgang ein Grenzwert zugeordnet
wurde.
In dieser Funktion wird der Messmodus für den Statusausgang bestimmt.
Auswahl:
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unabhängig von dem
vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit einem positiven Vorzeichen defi-
niert, schaltet das Statusausgangssignal auch, sobald der Wert in negativer Richtung (mit
negativen Vorzeichen) erreicht wurde (siehe Abbildung).
Werkeinstellung:
STANDARD
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt Q = 4, Ausschaltpunkt Q = 10
m = Statusausgang geschaltet (leitend)
n = Statusausgang ausgeschaltet (nicht leitend)
!
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den Funkti-
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMETRIE nicht
ZEITKONSTANTE
!
(4247)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die Aus-
wahl STATUS getroffen wurde.
In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das Messsignal
auf stark schwankende Messgrößen besonders schnell reagiert (kleine Zeitkonstante)
oder abgedämpft wird (große Zeitkonstante). Eine Dämpfung wirkt auf das Messsignal,
bevor der Schaltzustand geändert wird und damit die Einschalt- oder Ausschaltverzöge-
rung aktiviert wird. Somit wird eine ständige Änderung des Statusausgangs bei Durch-
flussschwankungen verhindert.
Eingabe:
Festkommazahl 0,00...100,00 s
Werkeinstellung:
0,00 s
Funktionsbeschreibung
Hinweis!
Q
10
4
0
- 4
- 10
➀ ➁
Hinweis!
onen EINSCHALTPUNKT (4242) und AUSSCHALTPUNKT (4244) das gleiche Vor-
zeichen besitzen bzw. einer der Werte Null ist.
anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
Hinweis!
7 Block AUSGÄNGE
t
➀ ➀ ➁ ➀
A0001247
