10 Block SPEZIALFUNKTION
150
SPEZIALFUNKTION → ABFÜLLFUNKTION → EINSTELLUNGEN
KORREKTURMODUS • Verhalten bei der Auswahl MODE 2:
(Fortsetzung)

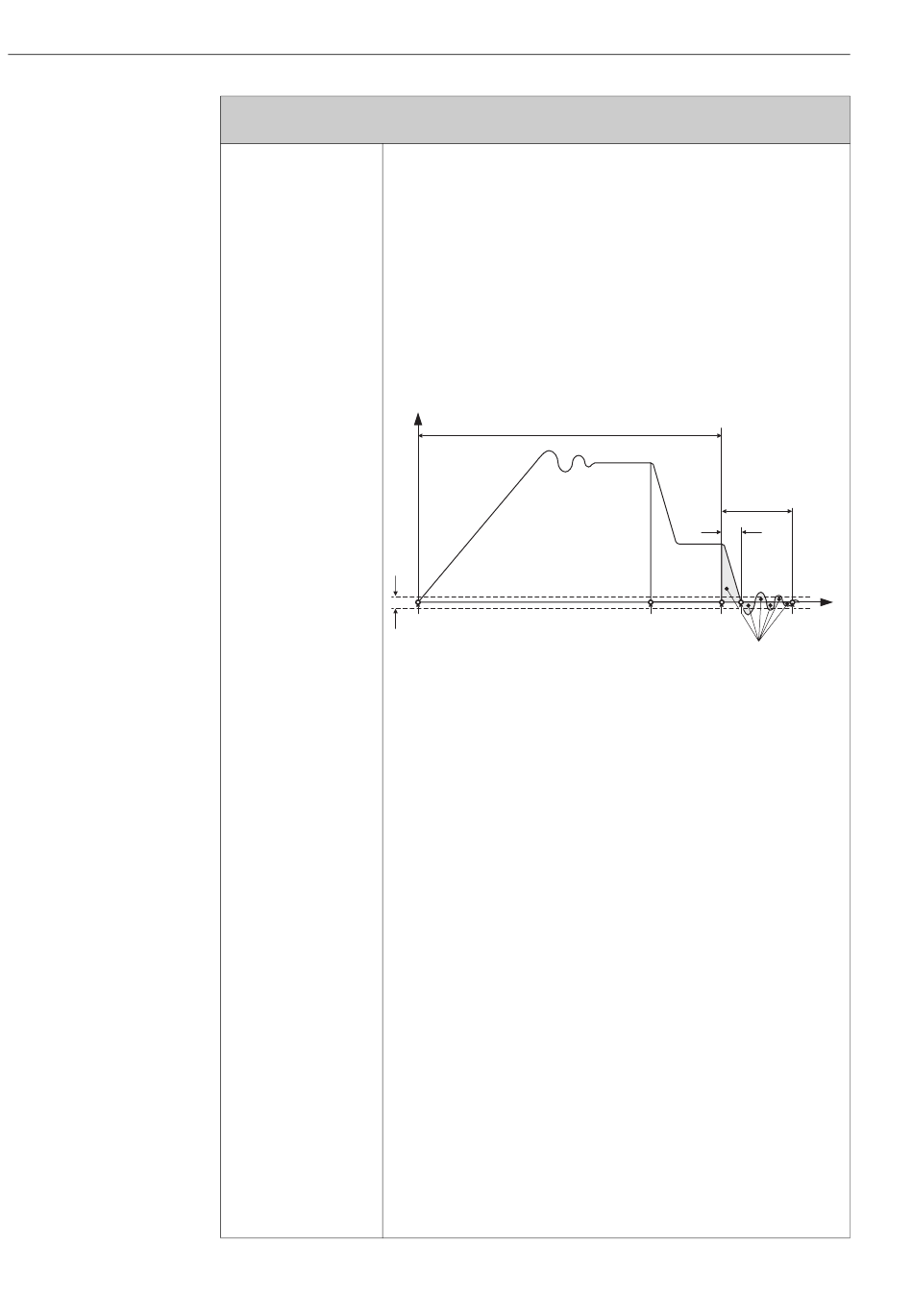

Beispieldiagramm für den Ablauf einer Abfüllungen und dem Verhalten im MODE 1 und
MODE 2:
Q
s
Q = Durchfluss
t = Zeit
t
1
A = Grobabfüllmenge
B = Feinabfüllmenge
C = Nachlaufmenge
(Effektive Abfüllmenge = A + B + C)
1 = Start der Grobabfüllung und Öffnen Ventil 2 (zweistufige Abfüllung)
2 = Ende der Grob-/Start der Feinabfüllung, Schließen Ventil 2, Öffnen Ventil 1
3 = Ende der Feinabfüllung, Schließen Ventil 1 (automatisch bei Erreichen der vorgegebenen Abfüll-
menge)
4 = Ende der Erfassung der Nachlaufmenge im MODE 1
5 = Ende der Erfassung der Nachlaufmenge im MODE 2
a = Erfassung der Nachlaufmenge im MODE 1
b = Erfassung der Nachlaufmenge im MODE 2
s = Schleichmenge
Funktionsbeschreibung
Für Abfüllungen mit hohen Anforderungen an die Abfüllgenauigkeit und bei Auftreten
von prozessbedingten Durchflussschwankungen während des Nachlaufs. Die Abfül-
lung endet vor dem Erreichen der in der Funktion FÜLLMENGE (7203) vorgegebene
Menge und die Nachlaufmenge wird erfasst. Der genaue Abschaltzeitpunkt der Abfül-
lung wird aufgrund der vorangegangenen Nachlaufmengen errechnet.
In den Funktionen MITTELUNG NACHLAUF (7207) und NACHLAUFKORREKTUR
(7206) kann die Anzahl der Nachlaufmengen, die in die Berechnung einfließen sollen,
vorgegeben werden. Die Nachlaufmenge im MODE 2 wird zwischen dem Abschalt-
punkt und dem dauerhaften Unterschreiten der Schleichmenge ermittelt. Die bedeu-
tet, je niedriger die Schleichmenge eingestellt ist, desto länger wird die Nachlaufmenge
erfasst. Die Abfüllung erreicht eine sehr hohe Genauigkeit.
t
1
A
1
= Zeitdauer kleiner oder gleich der maximalen Abfüllzeit
Gerätefunktionen Proline Promass 83
b
a
B
2 3 4
C
Endress+Hauser
t
5
A0004711
