Hologic Faxitron Core Benutzerhandbuch Seite 59

Faxitron
™
Proben-Röntgensystem
„Line Profile" (Linienprofil) zeigt ein Profil für eine benutzerdefinierte Linie an. Positionieren
Sie nach der Auswahl von „Line Profile" (Linienprofil) den Mauszeiger im angezeigten Bild.
Halten Sie die linke Maustaste gedrückt und bewegen Sie den Mauszeiger über das Bild, um
eine benutzerdefinierte Linie zu zeichnen. Lassen Sie die linke Maustaste los und es wird ein
Profil mit den einzelnen Pixelwerten der definierten Linie erstellt. Siehe Abbildung 6.4.28.
Standardmäßig ist der erste ausgewählte Punkt immer der Abschnitt des Diagramms, der
sich ganz links Außen (nahe des Ursprungs) befindet (d. h. die horizontale Achse des
Diagramms kann je nach den ausgewählten Start-/Endpunkten steigende oder abnehmende
Pixel-(i,j)-Indizes aufweisen). Klicken Sie erneut auf „Line Profile" (Linienprofil), um die
Funktion zu deaktivieren.
Die Vision-Software verfügt über eine „integrierte" Funktion für die Helligkeit. Es gibt keine
Schaltfläche oder keinen Menüpunkt, um sie auszuwählen. Die Funktion für die Helligkeit
wird automatisch aktiviert, wenn ein Bild aufgenommen oder zur Überprüfung aus der
Datenbank abgerufen wird. Diese Funktion gibt dem Benutzer die Möglichkeit, den
Bildkontrast und die Helligkeitsstufen mit der Maus/dem Mauszeiger einzustellen.
Klicken und halten Sie die linke Maustaste über dem angezeigten Bild und bewegen Sie den
Mauszeiger auf und ab für Helligkeits-/Dunkelstufen. Oder bewegen Sie den Mauszeiger
nach links und rechts, um einen niedrigen/hohen Kontrast zu erhalten. Bewegen Sie den
Mauszeiger, bis sich das Bild auf der gewünschten Stufe befindet.
FAXITRON CORE BENUTZERHANDBUCH | HOLOGIC | REVISION 042
Core
Linienprofil
Integrierte Helligkeitsstufe
6
ABSCHNITT
Vision-
Software
6.4.5 Fortsetzung

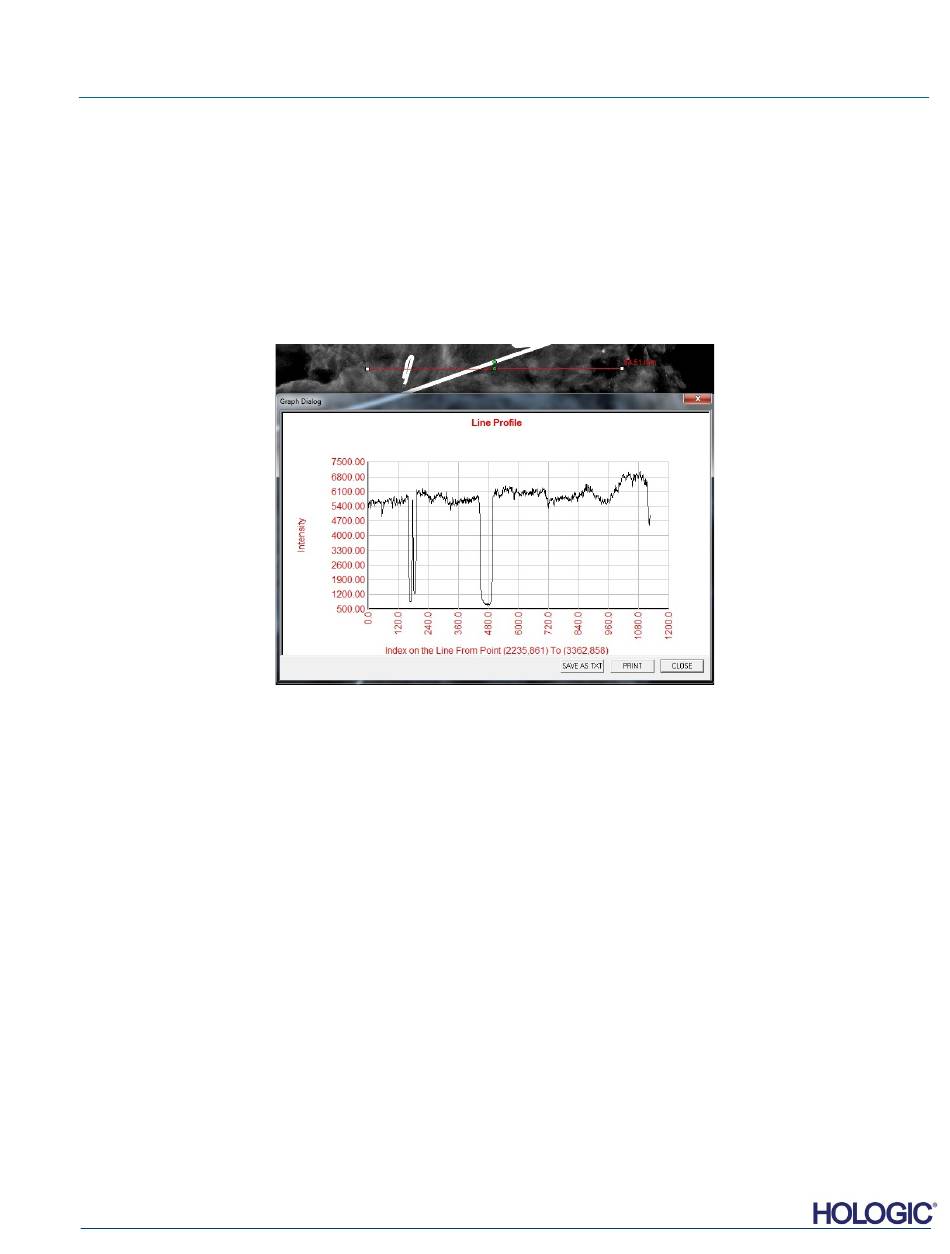

Abbildung 6.4.28
Linienprofil
6 - 26
