Das
„ROI
Histogram"
benutzerdefinierten ROI. Positionieren Sie nach der Auswahl des Menüpunktes den
Mauszeiger im angezeigten Bild, halten Sie die linke Maustaste gedrückt und ziehen Sie den
Mauszeiger, um die gewünschte ROI-Auswahl zu treffen. Lassen Sie die Maustaste dann
los. Es werden Histogramme für den ausgewählten ROI angezeigt. Siehe Abbildung 6.4.26.
Die schwarze Kurve ist das Histogramm des ausgewählten Bereichs. Die blaue Kurve ist das
Histogramm des gesamten Bildes. Beide Kurven werden auf den maximalen
Pixelspitzenwert des ausgewählten Bereichs normiert. Klicken Sie erneut auf „ROI
Histogram" (ROI-Histogramm), um die Funktion zu deaktivieren.
„ROI Profile" (ROI-Profil) erstellt ein Profil für einen benutzerdefinierten ROI. Positionieren
Sie nach der Auswahl des Menüpunktes den Cursor im angezeigten Bild. Halten Sie die linke
Maustaste gedrückt und bewegen Sie den Mauszeiger über das Bild, um eine
benutzerdefinierte Box um den gewünschten ROI zu zeichnen. Lassen Sie die linke
Maustaste los und es wird ein Profil mit den einzelnen Pixelwerten des definierten ROI
angezeigt. Siehe Abbildung 6.4.27. Standardmäßig ist die Richtung des ausgewählten ROI
im Durchschnitt die Kurzachse. Die Achse kann durch Betätigen der Schaltfläche SWITCH,
HOR<->VERT (Wechseln, hor<->vert) gewechselt werden. Klicken Sie erneut auf „ROI
Profile" (ROI-Profil), um die Funktion zu deaktivieren.
FAXITRON CORE BENUTZERHANDBUCH | HOLOGIC | REVISION 042
Core
ROI-Histogramm
(ROI-Histogramm)
erstellt
ROI-Profil
ein
Histogramm
für
einen
6
ABSCHNITT
Vision-
Software
6.4.5 Fortsetzung

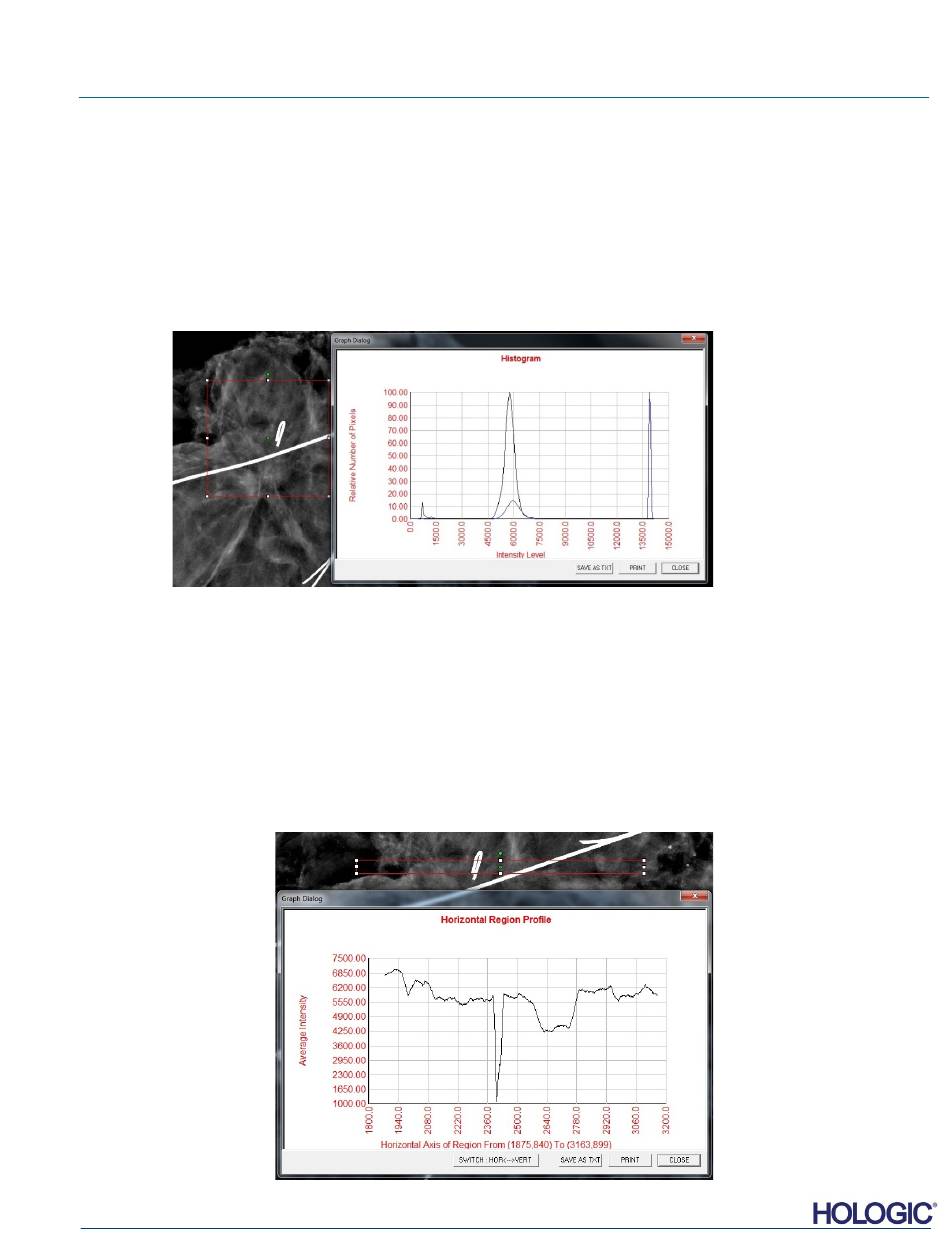

Abbildung 6.4.26
ROI-Histogramm
Abbildung 6.4.27
ROI-Profil
6 - 25
