multi N/C pharma UV
Wasserfallen zwischen
Gasbox und UV-Reaktor
Zwischen Gasbox und UV-Modul sind zwei Wasserfallen (Vorfilter und
Einwegrückhaltefilter) eingebaut. Sie schützen die Gasbox bei Gasdruckfehlern vor
Aerosolen bzw. aufsteigendem Wasser. Zum Wechsel der Wasserfallen muss die linke
Seitenwand des Analysators geöffnet werden.
WARNUNG
Im Geräteinneren tritt lebensgefährliche elektrische Spannung auf! Vor Öffnen der
linken Seitenwand den Analysator am Hauptschalter ausschalten und den Netzstecker
aus der Steckdose ziehen!
VORSICHT
Es besteht Verbrennungsgefahr! Unmittelbar nach dem Ausschalten des Analysators
ist der UV-Reaktor noch heiß! Lassen Sie den Analysator vor der Wartung 30 min lang
abkühlen.

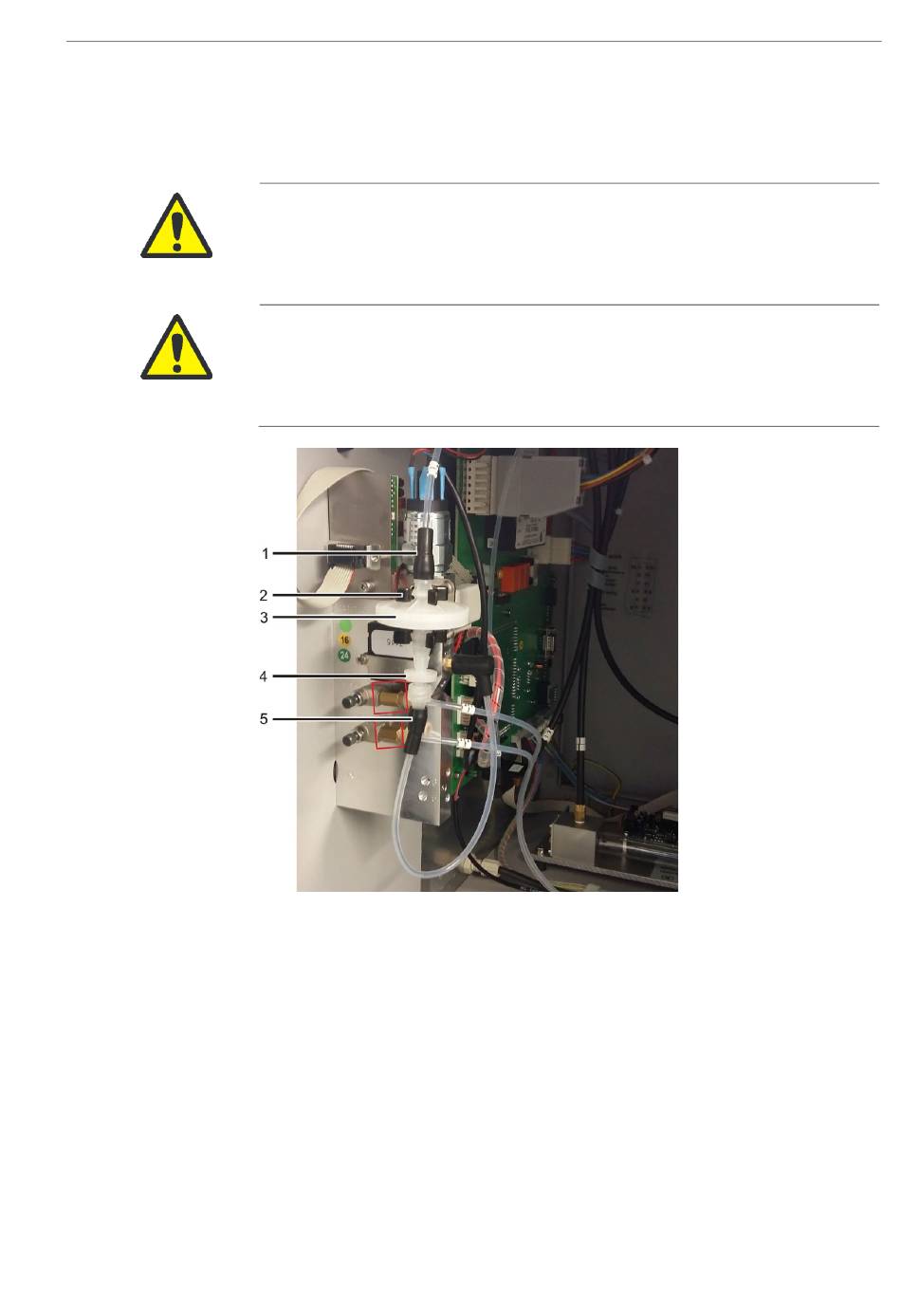

Bild 36 Wasserfallen im Geräteinneren, linke Seitenwand geöffnet
1. Beenden Sie die Steuer- und Auswertesoftware multiWin mit Rückspülen des
Analysengerätes (siehe Abschnitt "Vor längeren Stillstandszeiten ausschalten"
S.56).
2. Schalten Sie den Analysator am Netzschalter aus und ziehen Sie den Netzstecker
aus der Steckdose.
3. Entfernen Sie die linke Seitenwand am Analysator.
Schrauben Sie die vier Befestigungsschrauben ab, die Schrauben sind unverlierbar
und bleiben in der Wand. Ziehen Sie den Schutzleiteranschluss ab und legen Sie die
Seitenwand sicher ab.
4. Ziehen Sie die Wasserfallen aus den beiden Klemmen an der Gasbox (2).
5. Ziehen Sie die FAST-Verbinder (1) und (5) von den Wasserfallen ab.
6. Setzen Sie die neuen Wasserfallen zusammen.
Wartung und Pflege
1 FAST-Verbinder
2 Klemme an Gasbox
3 Vorfilter (Aerosolfalle)
4 Einwegrückhaltefilter
5 FAST-Verbinder
