Wartung und Pflege
7.7

Spritzenpumpe reinigen und ersetzen

82
Ersetzen bzw. Reinigen Sie die Spritzenpumpe wie folgt:
1. Öffnen Sie die Türen des Analysators.
2. Entleeren Sie softwaregesteuert die Spritzenpumpe.
Mit dem Menübefehl A

öffnen.
Option W
ECHSELPOSITION

 Spritze wird geleert und in die Wechselposition gebracht.
3. Ziehen Sie die Schläuche aus Reinstwasserflasche, Probenflasche und
Reagenzienflasche heraus und wischen Sie diese mit einem sauberen Papiertuch
ab.
4. Nehmen Sie die Reagenzienflaschen und Auffangschalen aus dem Analysator
heraus.

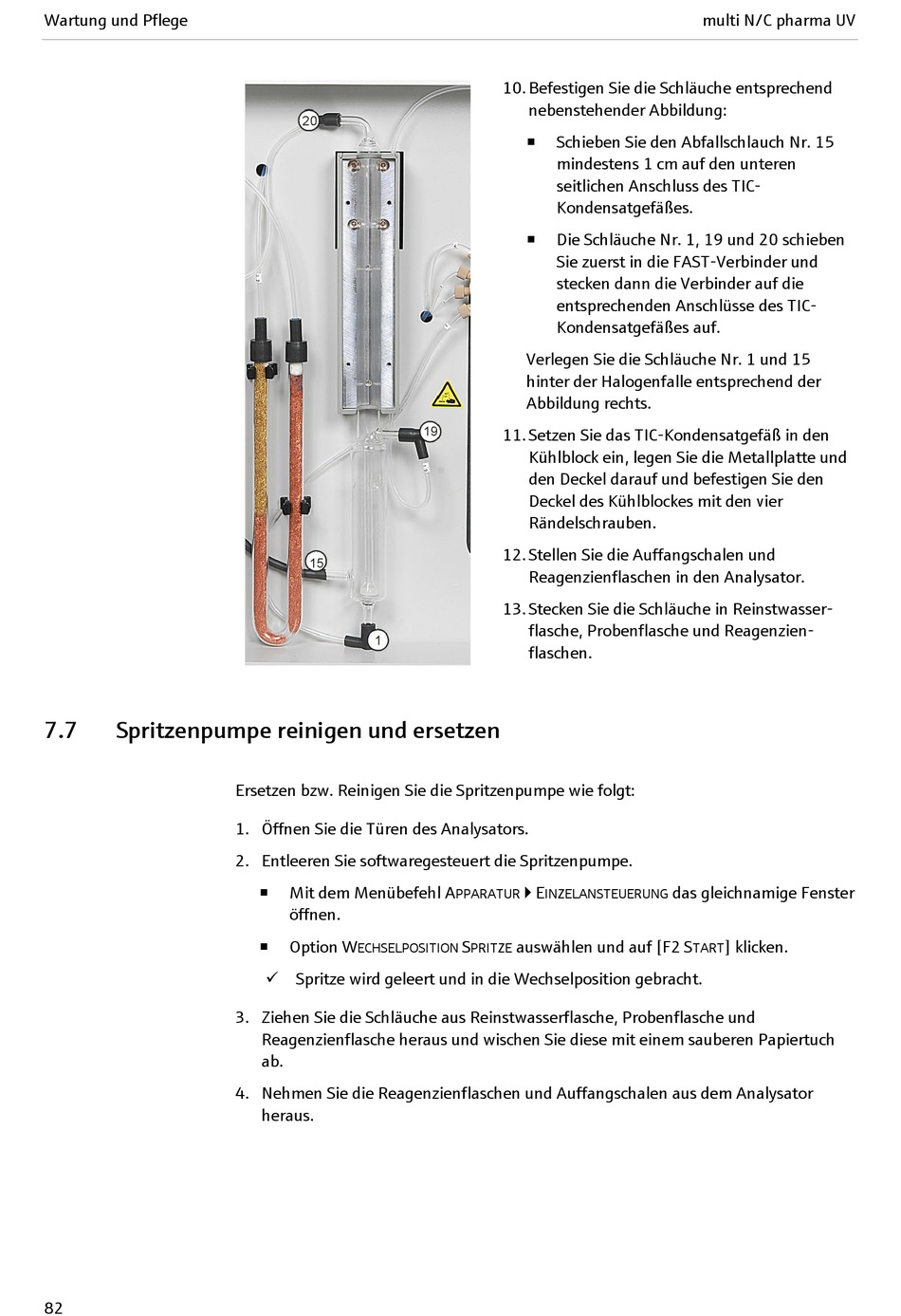

10. Befestigen Sie die Schläuche entsprechend
nebenstehender Abbildung:
Schieben Sie den Abfallschlauch Nr. 15

mindestens 1 cm auf den unteren
seitlichen Anschluss des TIC-
Kondensatgefäßes.
Die Schläuche Nr. 1, 19 und 20 schieben

Sie zuerst in die FAST-Verbinder und
stecken dann die Verbinder auf die
entsprechenden Anschlüsse des TIC-
Kondensatgefäßes auf.
Verlegen Sie die Schläuche Nr. 1 und 15
hinter der Halogenfalle entsprechend der
Abbildung rechts.
11. Setzen Sie das TIC-Kondensatgefäß in den
Kühlblock ein, legen Sie die Metallplatte und
den Deckel darauf und befestigen Sie den
Deckel des Kühlblockes mit den vier
Rändelschrauben.
12. Stellen Sie die Auffangschalen und
Reagenzienflaschen in den Analysator.
13. Stecken Sie die Schläuche in Reinstwasser-
flasche, Probenflasche und Reagenzien-
flaschen.
 E
PPARATUR INZELANSTEUERUNG
S auswählen und auf [F2 S
PRITZE
multi N/C pharma UV
das gleichnamige Fenster
] klicken.
TART
