Ergänzungsgeräte anschließen
Entfernen der
Transportsicherung
40

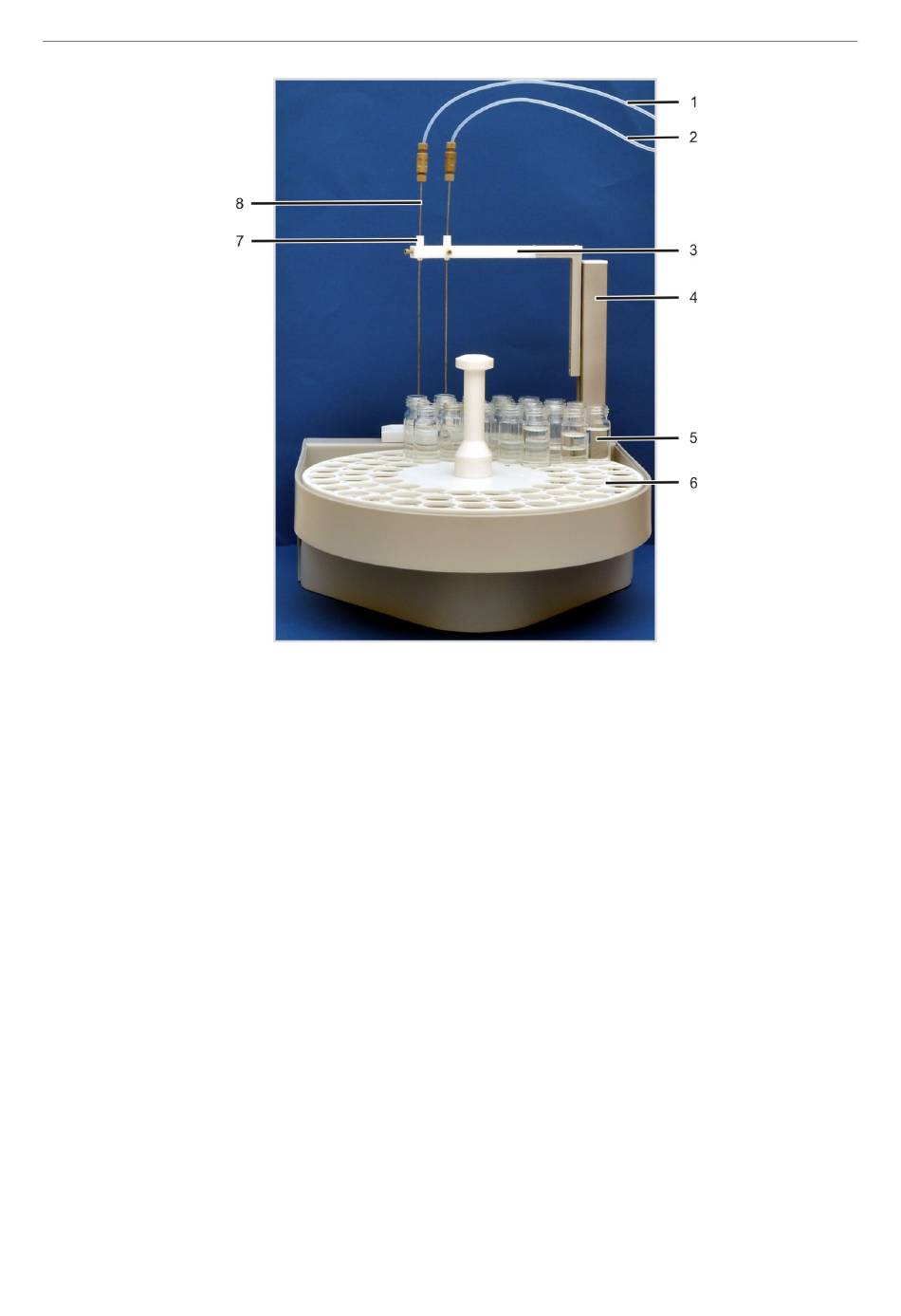

Bild 15 Aufbau des Probengebers AS vario
1 Verbindungsschlauch zum Analysator
(Ausblasschlauch für NPOC-Messungen)
2 Verbindungsschlauch zum Analysator
(Probenansaugschlauch)
3 Kanülenhalterung
Der Probengeber AS vario ist für den Transport mit einer Sicherungsschraube an der
Unterseite des Probengebers gesichert. Bewahren Sie die Transportsicherung für einen
späteren Transport auf.
1. Drehen Sie den Probengeber auf die Seite und stellen Sie ihn sicher ab (siehe Bild
16).
2. Drehen Sie die Schraube (2 in Bild 16) mit dem mitgelieferten
Innensechskantschlüssel heraus. Entfernen Sie die Transportsicherung (rotes
Kunststoffteil).
3. Stellen Sie den Probengeber für die Inbetriebnahme auf der Bodenplatte ab.
multi N/C pharma UV
4 Probengeberarm
5 Probengläschen
6 Probentablett
7 Hülse
8 Kanüle
