multi N/C pharma UV
3.1.5

NDIR-Detektor

Messwertverarbeitung
mit dem VITA-Verfahren

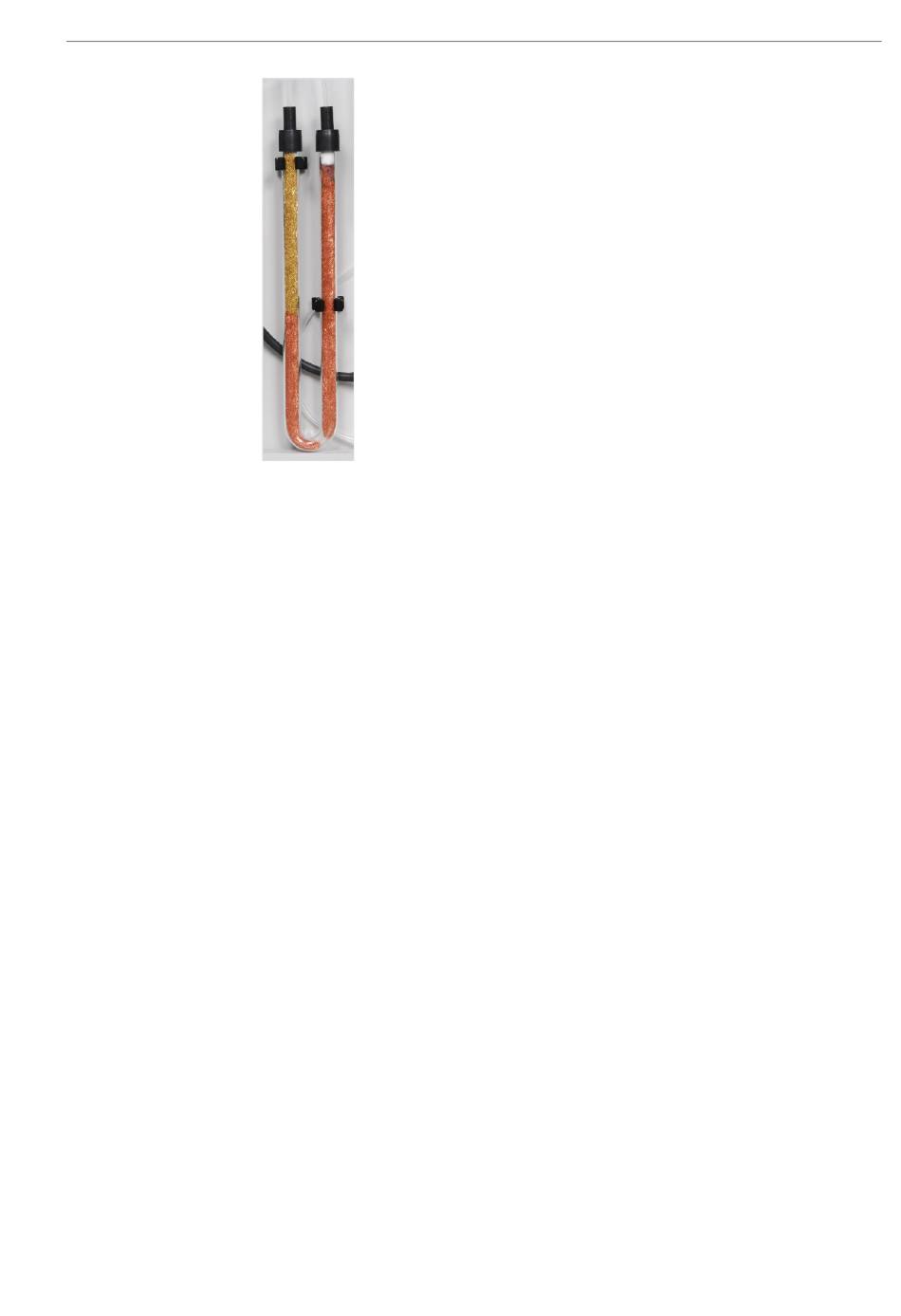

Bild 11 Halogenfalle
Der NDIR-Detektor (NichtDispersive InfraRotabsorption-Detektor) befindet sich hinter
der rechten Seitenwand des Analysators.
Gase mit Molekülen aus nicht gleichartigen Atomen besitzen im infraroten
Wellenlängenbereich spezifische Absorptionsbanden. Wird ein Lichtstrahl durch eine
Küvettenanordnung geschickt, die Gase im IR-aktiven Bereich enthält, so absorbieren
diese Gaskomponenten auf den für sie charakteristischen Wellenlängen einen
proportionalen Anteil der Gesamtstrahlung entsprechend ihres Konzentrationsanteils
im Gasgemisch.
Der im NDIR-Detektor eingesetzte Strahlungsempfänger ist selektiv für CO
Die CO -Moleküle werden messtechnisch solange erfasst, wie sie in der Küvette des
2
NDIR-Detektors verweilen. Durch auftretende Schwankungen des Messgasflusses
während der CO -Messung (z.B. durch Verdampfungs- und Kondensationsvorgänge
2
bei der Dosierung der flüssigen Proben) werden CO
spektrometrisch länger (niedriger Gasfluss) oder kürzer (höherer Gasfluss) erfasst.
Mit dem VITA-Verfahren (Verweilzeitgekoppelte Integration für TOC-Analysen) wird
parallel zum NDIR-Signal der Messgasfluss erfasst. Auftretende
Strömungsschwankungen werden durch rechnergesteuerte Normierung des NDIR-
Signals auf eine konstante Gasströmung kompensiert und erst anschließend erfolgt die
Integration.
Zum Erfassen des Messgasflusses ist ein hochgenauer, digitaler Flussmesser
strömungstechnisch in unmittelbarer Nähe des NDIR-Detektors angeordnet.
Funktion und Aufbau
2
-Moleküle zeitweise
2
.
