Funktion und Aufbau
Wasserfallen
Halogenfalle
22

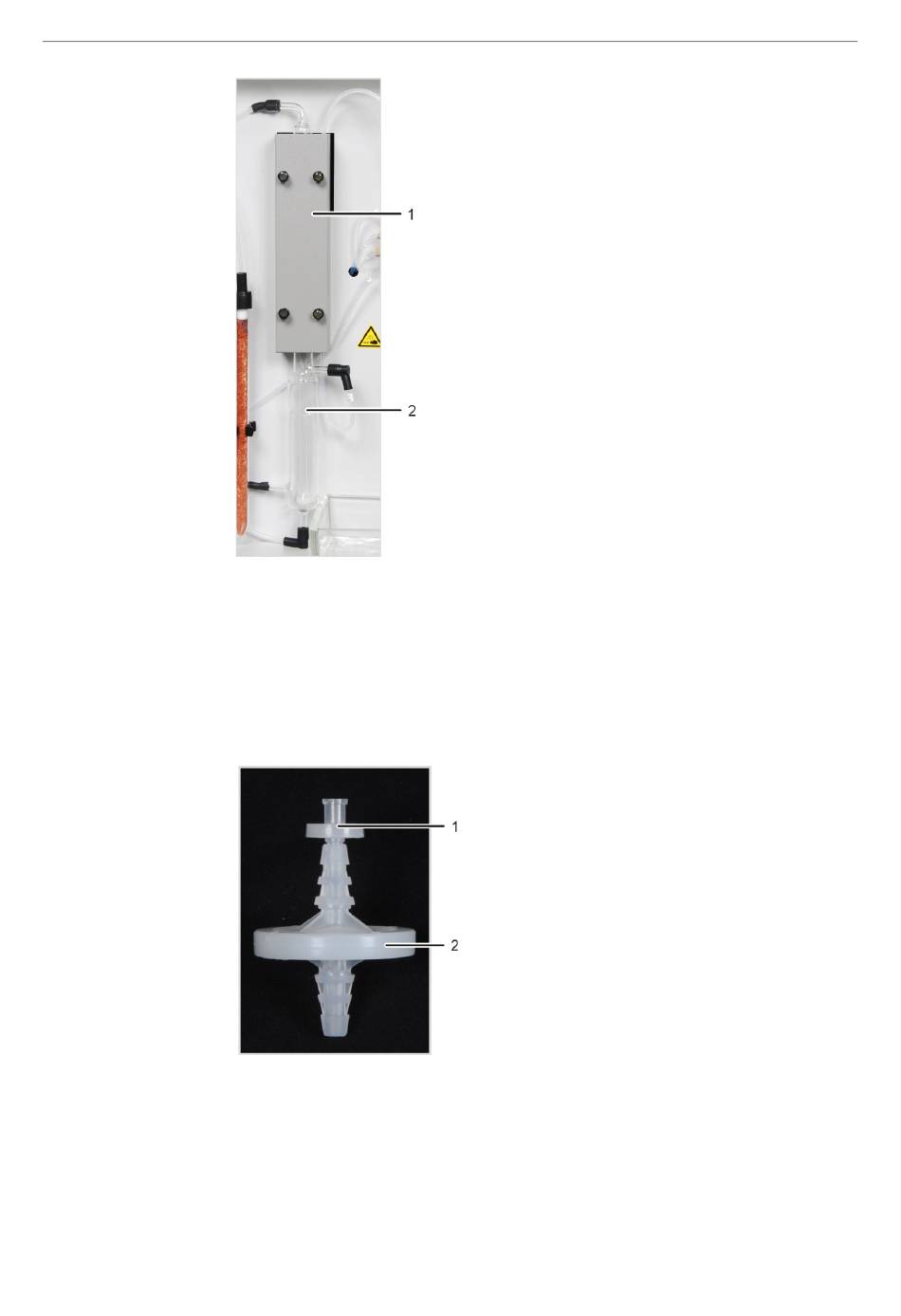

Bild 9 TIC-Kondensationsmodul
Zur weitgehenden Entfernung störender Bestandteile des Messgases und zum Schutz
des Detektors sowie der Gasbox sind im Analysator multi N/C pharma UV Wasserfallen
eingebaut. Die Wasserfallen sind im Gasweg nach dem Kühlblock bzw. nach der
Gasbox montiert. Sie bestehen jeweils aus einer größeren Wasserfalle (TC-Vorfilter),
die Aerosole zurückhält, und einer kleineren Wasserfalle (Einwegrückhaltefilter), die
aufsteigendes Wasser zurückhält.
Bild 10 Wasserfallen
Zur weitgehenden Entfernung störender Bestandteile des Messgases sowie zum
Schutz der Detektoren und des Flussmessers ist im Analysator multi N/C pharma UV
nach dem TIC-Kondensatgefäß und den Wasserfallen eine Halogenfalle (U-Rohr)
eingebaut. Das U-Rohr ist mit einer speziellen Kupferwolle und Messingwolle gefüllt.
Die Füllung der Halogenfalle muss spätestens dann erneuert werden, wenn die Hälfte
der Kupferwolle oder die Messingwolle verfärbt ist.
multi N/C pharma UV
1 Kühlblock
2 TIC-Kondensatgefäß
1 Einwegrückhaltefilter
2 TC-Vorfilter
