Liquiline System CA80HA
8. Das Kabel im Gehäuse so verlegen, dass der freigelegte Kabelschirm in eine der Kabel-
schellen passt und die Kabeladern sich leicht bis zu den Steckklemmen verlegen lassen.
9. Die Kabelschelle aufschrauben und das Kabel einklemmen. Anschließend Schraube der
Kabelschelle wieder festziehen.

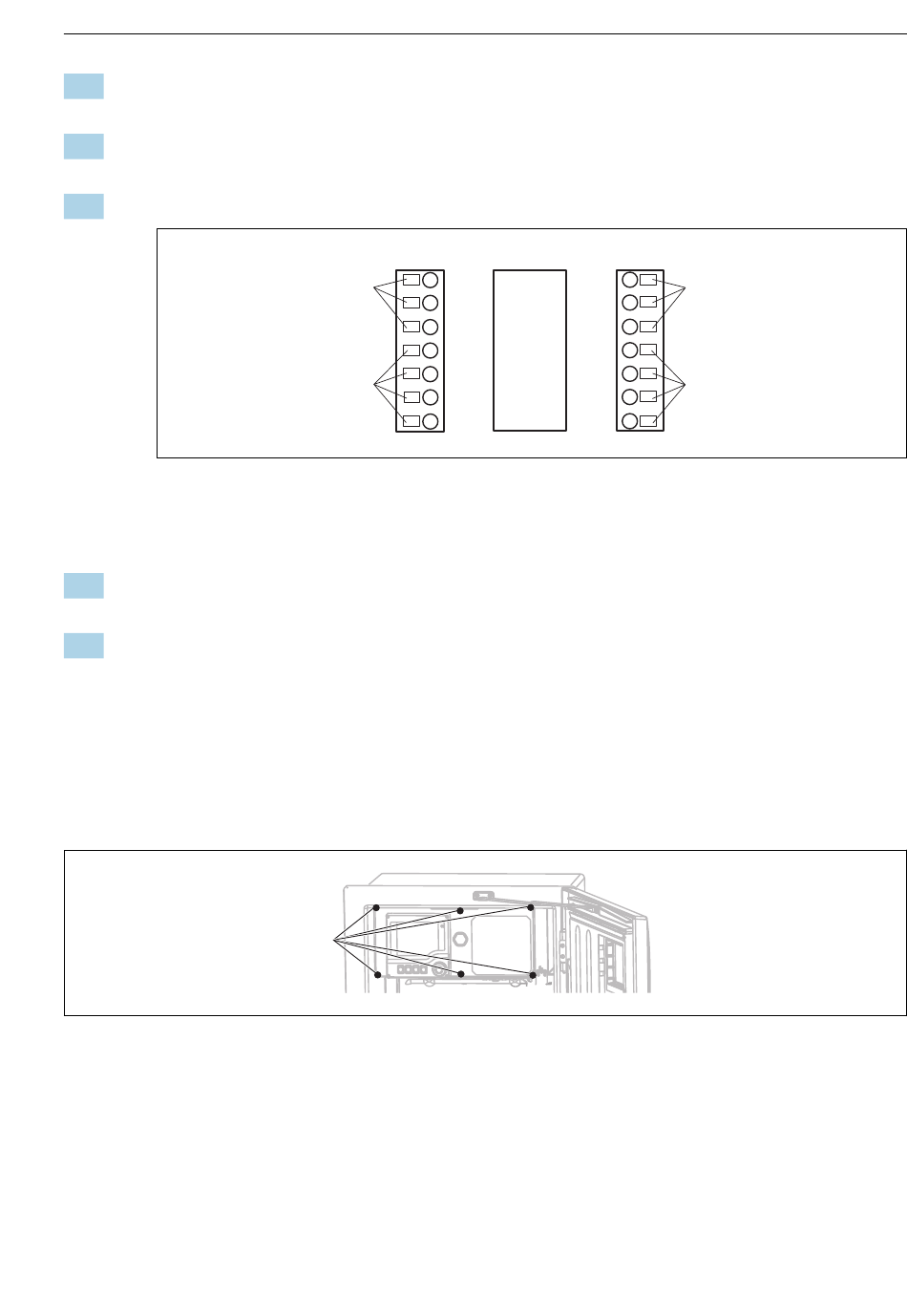

10. Das oder die Kabel (je nach Ausführung) an den folgenden Steckklemmen anschließen:

 16 Anschluss Liquiline System CAT820 / 860
1 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional)
2 Anschlüsse Memosens und Kommunikation mit Analysator (optional)
11. Die Schutzabdeckung nach dem Anschluss befestigen. Darauf achten, dass keine Kabel
oder Schläuche eingeklemmt sind.
12. Die Trägerplatte mit den 6 Schrauben nach dem Anschluss befestigen.
5.3 Sensoren und zusätzliche Module anschließen
5.3.1 Übersicht Klemmenraum im Controller-Gehäuse
Das Controller-Gehäuse verfügt über einen separaten Anschlussraum. Nach Lösen der 6
Schrauben der Elektronikraum-Abdeckung (1) können Sie diesen öffnen.
1 Schrauben der Elektronikraum-Abdeckung
Endress+Hauser
SP2
N
1
L
PE
86
85
2
97
98
1
SP1
BK N
BK
L
GN/YE PE
GY 86
PK
85
GN 97
YE 98
Elektrischer Anschluss
1
2
A0028924
A0030429
25
