Funktion und Aufbau

3 Funktion und Aufbau
3.1

Systemaufbau

16
Der Analysator multi N/C pharma UV ist ein kompaktes Laborgerät, in dem die
Hauptkomponenten fest installiert sind. Zum kompletten Messaufbau gehören
weiterhin Zubehörteile und Reagenzien, die vor einer Messung an den Analysator
anzuschließen bzw. bereitzustellen sind.
Die Steuerung des Analysators und die Auswertung der Messdaten erfolgt über die
Steuer- und Auswertesoftware multiWin, die auf einem externen PC installiert ist.
Alle Komponenten des Analysators, die vom Benutzer bedient oder gewartet werden
müssen, sind über 2 Türen an der Frontseite zugänglich.

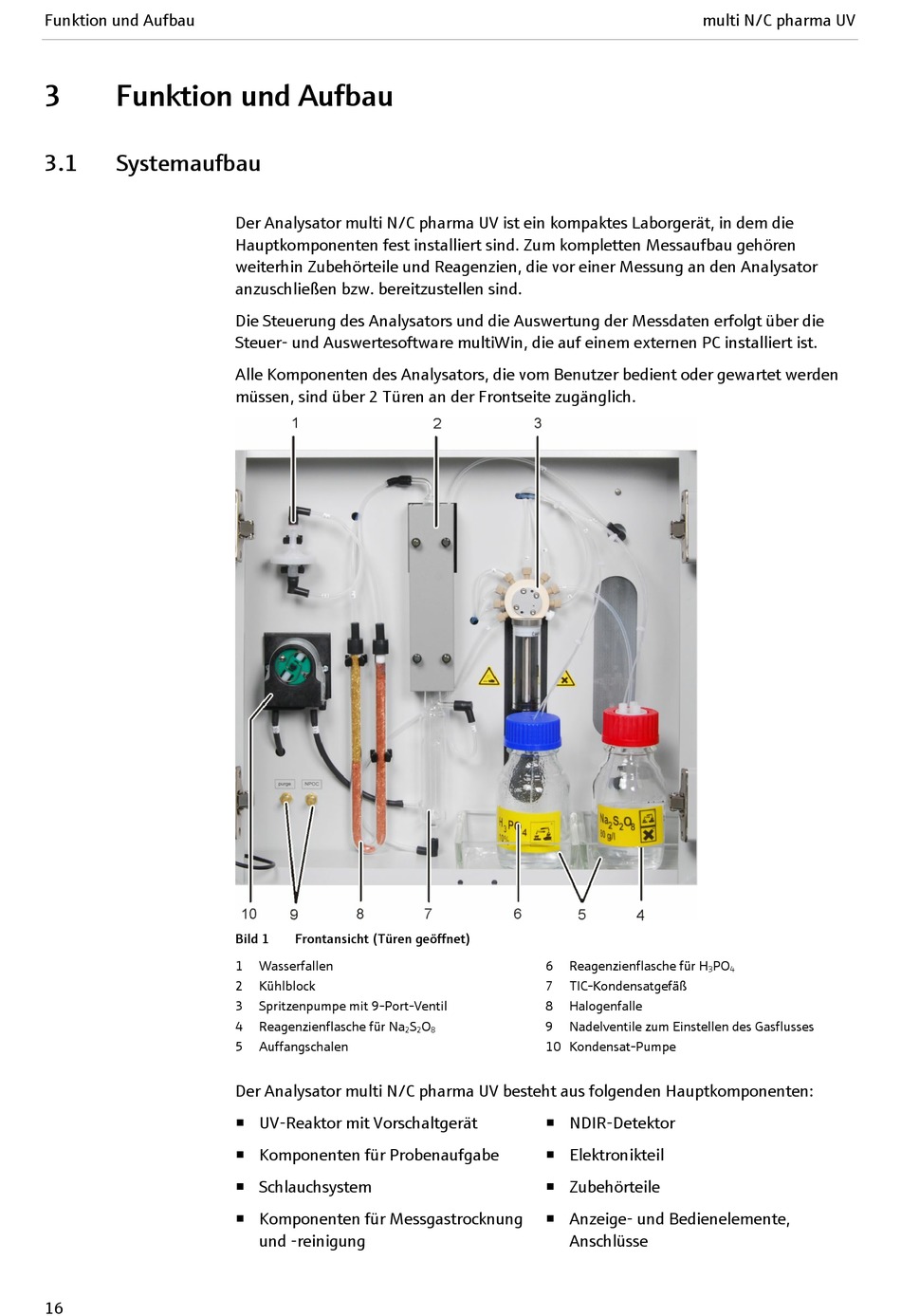

Bild 1 Frontansicht (Türen geöffnet)
1 Wasserfallen
2 Kühlblock
3 Spritzenpumpe mit 9-Port-Ventil
4 Reagenzienflasche für Na
2
5 Auffangschalen
Der Analysator multi N/C pharma UV besteht aus folgenden Hauptkomponenten:
 UV-Reaktor mit Vorschaltgerät
 Komponenten für Probenaufgabe
 Schlauchsystem
 Komponenten für Messgastrocknung
und -reinigung
6 Reagenzienflasche für H
7 TIC-Kondensatgefäß
8 Halogenfalle
S O 9 Nadelventile zum Einstellen des Gasflusses
2 8
10 Kondensat-Pumpe
 NDIR-Detektor
 Elektronikteil
 Zubehörteile
 Anzeige- und Bedienelemente,
Anschlüsse
multi N/C pharma UV
PO
3 4
