Funktion und Aufbau
Verbindungstechnik
Komponenten zur
Flusseinstellung
20
Innerhalb des Geräts sind die meisten Gasanschlüsse über einen FAST-Verbinder
(FAST – Fast, Save, Tight) realisiert. Diese Verbinder stellen den dichten Übergang
zwischen Schläuchen und Anschlüssen mit unterschiedlichen Durchmessern her. Die
weichen Hülsen vermindern gegenüber starren Schraubverbindungen die Gefahr von
Glasbruch. Die Verbinder gibt es in unterschiedlichen Ausführungen.

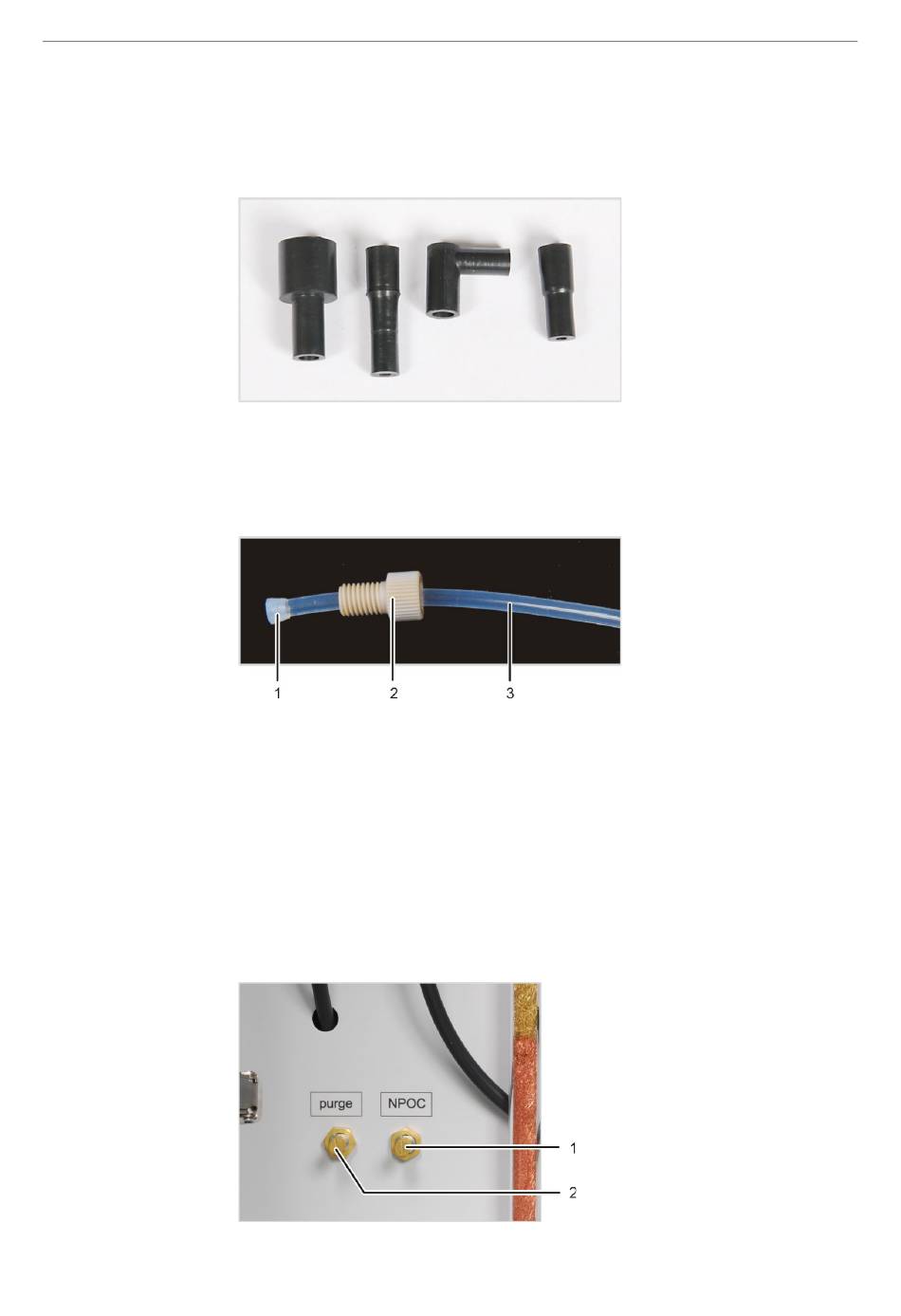

Bild 5 Verschiedene Ausführungen der FAST-Verbinder
Weiterhin kommen im Analysator multi N/C pharma UV sogenannte Fingertight-
Verschraubungen zum Einsatz. Diese flanschlosen Fittings setzen sich aus einem
Dichtkegel und einer Hohlschraube zusammen. Diese Schlauchverbindungen dichten
allein durch handfestes Anziehen der Kunststoff-Hohlschraube ab.
Bild 6 Fingertight-Verschraubung
Der Trägergasfluss wird im multi N/C pharma UV automatisch eingestellt und der
Eingangsfluss über einen MFC (mass flow controller) geregelt. Am Geräteausgang
wird der Trägergasfluss mit einem MFM (mass flow meter) gemessen, d. h. es erfolgt
eine automatische Dichtigkeitskontrolle. Das Ergebnis wird in der Steuer- und
Auswertesoftware multiWin im Fenster S
Das Einstellen des NPOC-Ausblasflusses und das Einstellen des Ausblasflusses für
Reagenzien erfolgt über Nadelventile, die sich unter der Schlauchpumpe befinden. Der
NPOC-Ausblasfluss wird mit einem MFM gemessen und in der Steuer- und
Auswertesoftware im Fenster S
Bild 7 Nadelventil zum Einstellen des NPOC-Ausblasflusses (siehe Pfeil)
-S angezeigt.
YSTEM TATUS
-S angezeigt.
YSTEM TATUS
1 Nadelventil zum Einstellen des NPOC-
Ausblasflusses
2 Nadelventil zum Einstellen des
Ausblasflusses für Reagenzien
multi N/C pharma UV
1 Dichtkegel
2 Hohlschraube
3 Schlauch
