D
Blockiervorrichtung einrücken: Verriegelungsknopf (8) auf Rechtsanschlag drehen (lock).
Antriebskopf verdrehen, bis Blockierung einrastet. LED Rotation Stop an der Bedienfront
leuchtet.
Blockiervorrichtung ausrücken: Verriegelungsknopf (8) auf Linksanschlag drehen (unlock).
LED Rotation Stop an der Bedienfront erlischt.

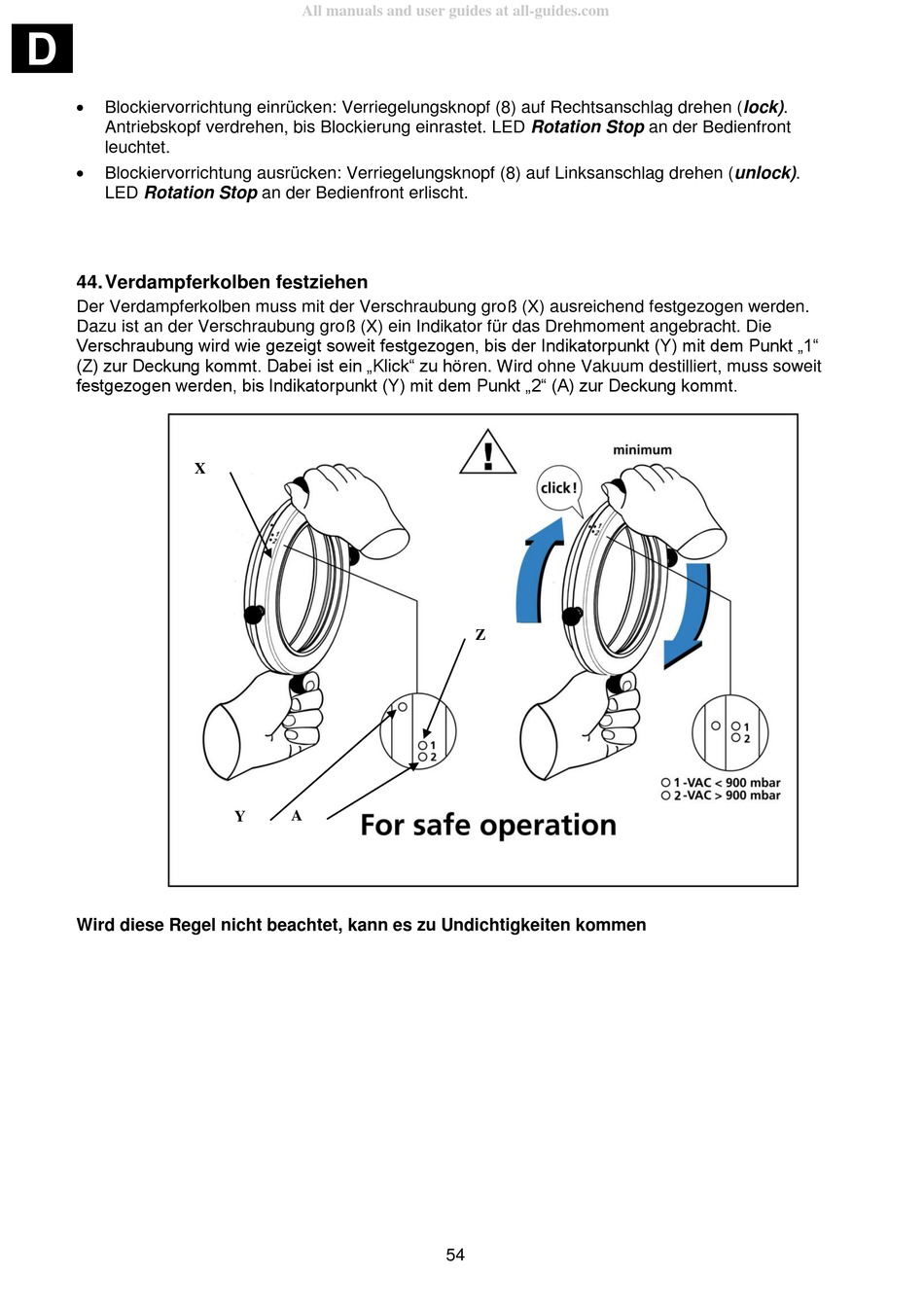

44. Verdampferkolben festziehen
Der Verdampferkolben muss mit der Verschraubung groß (X) ausreichend festgezogen werden.
Dazu ist an der Verschraubung groß (X) ein Indikator für das Drehmoment angebracht. Die
Verschraubung wird wie gezeigt soweit festgezogen, bis der Indikatorpunkt (Y) mit dem Punkt „1"
(Z) zur Deckung kommt. Dabei ist ein „Klick" zu hören. Wird ohne Vakuum destilliert, muss soweit
festgezogen werden, bis Indikatorpunkt (Y) mit dem Punkt „2" (A) zur Deckung kommt.
X
Wird diese Regel nicht beachtet, kann es zu Undichtigkeiten kommen
All manuals and user guides at all-guides.com
A
Y
Z
54
