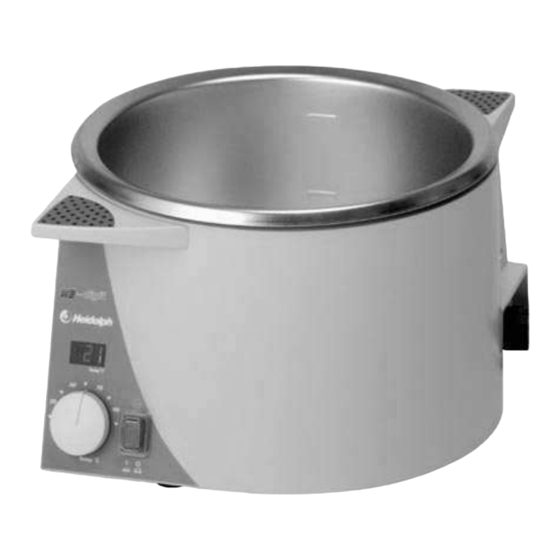

Heidolph HB 4000 digit Betriebsanleitung
Heizbad
Verwandte Anleitungen für Heidolph HB 4000 digit
Inhaltszusammenfassung für Heidolph HB 4000 digit

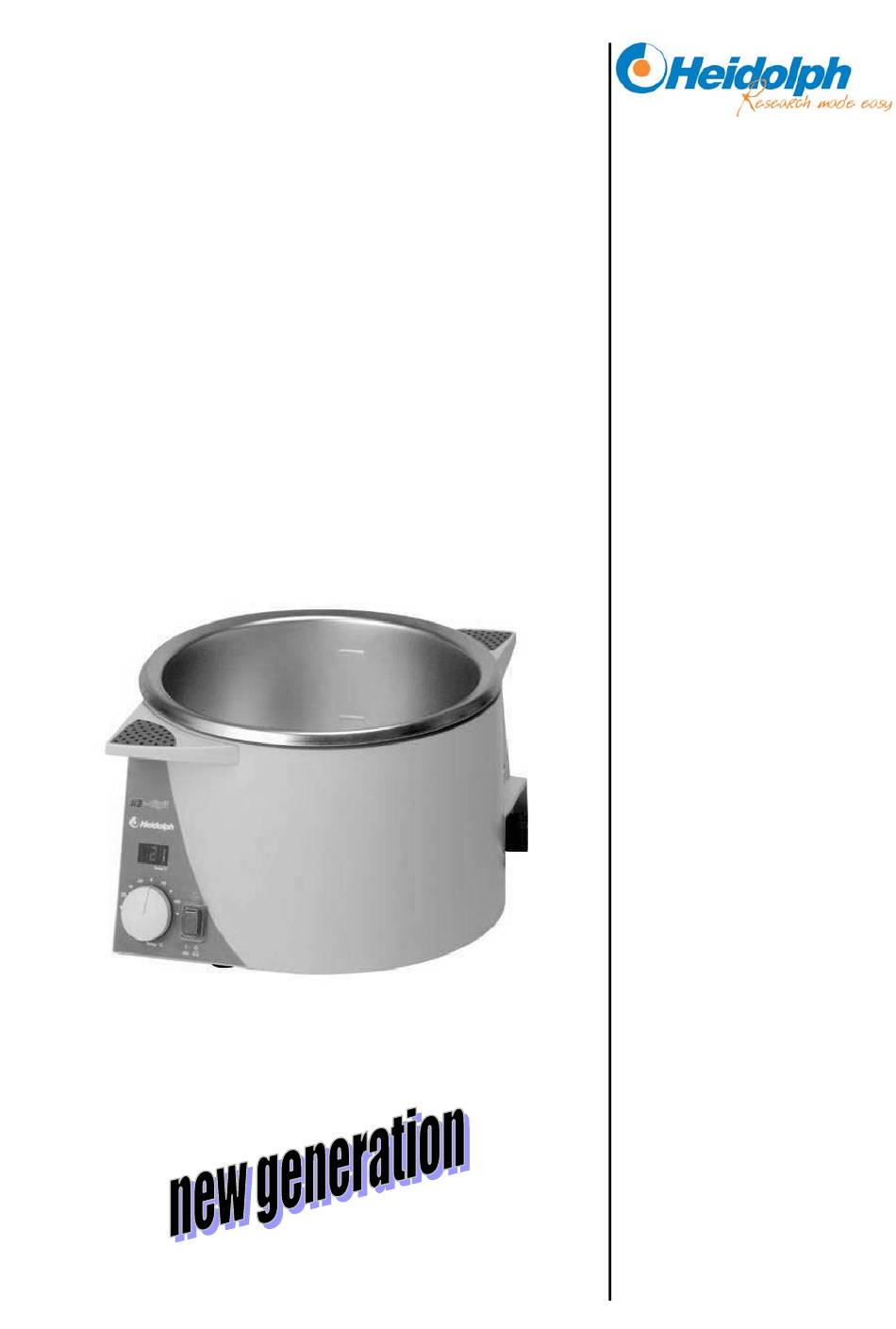

- Seite 1 Heizbad HB 4000 digit Heating bath HB 4000 digit Bain chauffant HB 4000 digit Baño caliente HB 4000 digit Bagno riscaldante HB 4000 digit Betriebsanleitung Instruction manual Mode d’Emploi Manual de Instrucciones Istruzioni per l‘uso...
- Seite 2 DEUTSCH Seite 3 - 11 ENGLISH page 12 - 20 FRANCAISE page 21 - 30 lESI ESPAÑOL página 31 - 40 lIIIl ITALIANO Pagina 41 - 50...
-
Seite 3: Inhaltsverzeichnis
Wir danken Ihnen für den Kauf dieses Gerätes. Sie haben ein Produkt erworben, das von der Firma Heidolph Instruments nach DIN EN ISO 61010 gefertigt und geprüft wurde. Mit diesem Gerät werden Sie Ihre Arbeit einwandfrei und problemlos durchführen können. -
Seite 4: Lieferumfang Und Zubehör
LIEFERUMFANG UND ZUBEHÖR Bestellnummer Bestellnummer Bezeichnung Menge 230/240V 50/60Hz 115V 50/60Hz Heizbad 4000 digit 517-01002-00 517-01002-01 Lose Teile: Geräteanschlussleitung 14-007-003-81 14-300-009-29 Verbindungskabel-Heizbad 14-007-045-08 14-300-009-28 Betriebsanleitung 01-005-004-26 01-005-004-26 ALLGEMEINE HINWEISE Bitte packen Sie das Gerät sorgfältig aus. Achten Sie auf mögliche Beschädigungen und melden Sie Schäden oder fehlende Teile unverzüglich dem Lieferanten. -
Seite 5: Aufbau
Heissen Metallrand des Badbehälters, Verdampferkolben und Badflüssigkeit nicht berühren. Zum Wechsel des Verdampferkolbens geeigneten Wärmeschutzhandschuh benutzen. Heizbad nie ohne Flüssigkeit betreiben. Reparaturen dürfen nur von einem von Heidolph Instruments autorisierten Fachmann ausgeführt werden. Bitte achten Sie auf sicheren Stand des Gerätes! AUFBAU 1. -
Seite 6: Bedienung Und Betrieb
BEDIENUNG UND BETRIEB Bevor die Geräteanschlussleitung an die Netzsteckdose angeschlossen wird, darauf achten, dass: die Spannung und Frequenz des Gerätes mit der Netzspannung übereinstimmt. (Angaben über die Spannung des Gerätes finden sich auf dem Typenschild). die Netzschalter auf Stellung “0“ stehen und sich die Bedienknöpfe am linken Anschlag befinden. -
Seite 7: Einstellung Der Heizbadtemperatur
Knopf (2f) ca. 2 mm aus dem Bodenblech heraus. Durch Eindrücken des roten Knopfes (2f) kann der Maximaltemperaturbegrenzer wieder zurückgestellt werden, vorausgesetzt das Heizbad ist weit genug abgekühlt. Bild 3 Spricht der Maximaltemperaturbegrenzer an, ist grundsätzlich eine Überprüfung des Heizbades durch einen von Heidolph autorisierten Servicetechniker notwendig. -
Seite 8: Reinigung Und Wartung
Bestandteilen verwenden. Die Oberfläche des Gerätes würde dadurch Schaden erleiden. Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt von einem durch Heidolph autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren HEIDOLPH- Händler bzw. an die HEIDOLPH-Vertretung. ABBAU, TRANSPORT UND LAGERUNG Abbau Bitte schalten Sie das Gerät ab und ziehen sie den Netzstecker. -
Seite 9: Entsorgung
Fehlermeldung Er3 im Display: Das Heizbad wurde ohne Wärmeträgerflüssigkeit aufgeheizt! Drucktaster (2a) ausschalten, prüfen ob der Maximaltemperaturbegrenzer angesprochen hat, gegebenenfalls einrücken. Badflüssigkeit einfüllen. f) Fehlermeldung Er1 und Er2 im Display: Es ist grundsätzlich eine Überprüfung des Heizbades durch einen von Heidolph autorisierten Servicetechniker notwendig. TECHNISCHE DATEN Heizleistung 1300 W Temperaturbereich Heizbad 20-180°C... -
Seite 10: Garantie, Haftung Und Urheberrechte
Transportschäden sind ausgeschlossen. Im Falle eines Garantieanspruchs benachrichtigen Sie bitte Heidolph Instruments (Tel.: (+49) 9122 - 9920-69) oder Ihren Heidolph Instruments Händler. Wenn es sich um einen Material- oder Herstellungsfehler handelt, wird Ihnen im Rahmen der Garantie das Gerät kostenfrei repariert oder ersetzt. -
Seite 11: Ce-Konformitätserklärung
Sicherheitshinweis Bitte sorgen Sie bei der Anlieferung von Reparaturgeräten, die mit gefährlichen Arbeitsstoffen in Berührung gekommen sind für: Möglichst genaue Stoffangaben des entsprechenden Mediums Schutzmassnahmen zum sicheren Umgang für unser Annahme- und Wartungspersonal. Kennzeichnung der Verpackung gemäss der Gefahrenstoffverordnung CE-KONFORMITÄTSERKLÄRUNG Wir erklären, dass dieses Produkt mit folgenden Normen und normativen Dokumenten übereinstimmt: EMV-Richtlinie:... - Seite 52 01-005-004-26-0 21.04.06 © HEIDOLPH INSTRUMENTS GMBH & CO KG Technische Änderungen sind ohne vorherige Ankündigung vorbehalten. We reserve the right to make technical changes without prior announcement. Sous réserve de modifications techniques sans avis préalable. Se reserva el derecho de realizar modificaciones téchnicas sin previo aviso.
