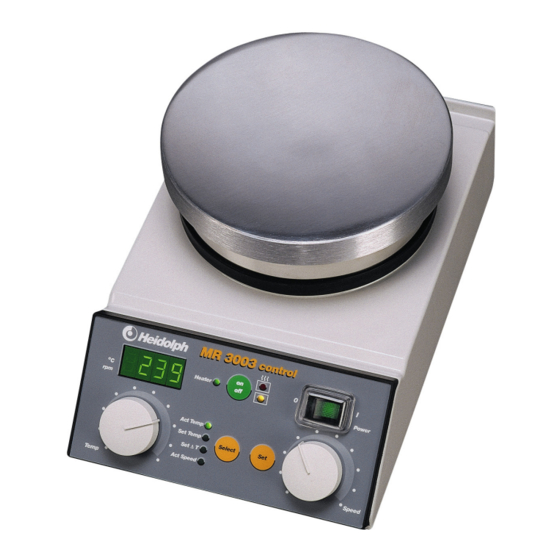

Heidolph MR 3003 control Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Heidolph MR 3003 control
Inhaltszusammenfassung für Heidolph MR 3003 control

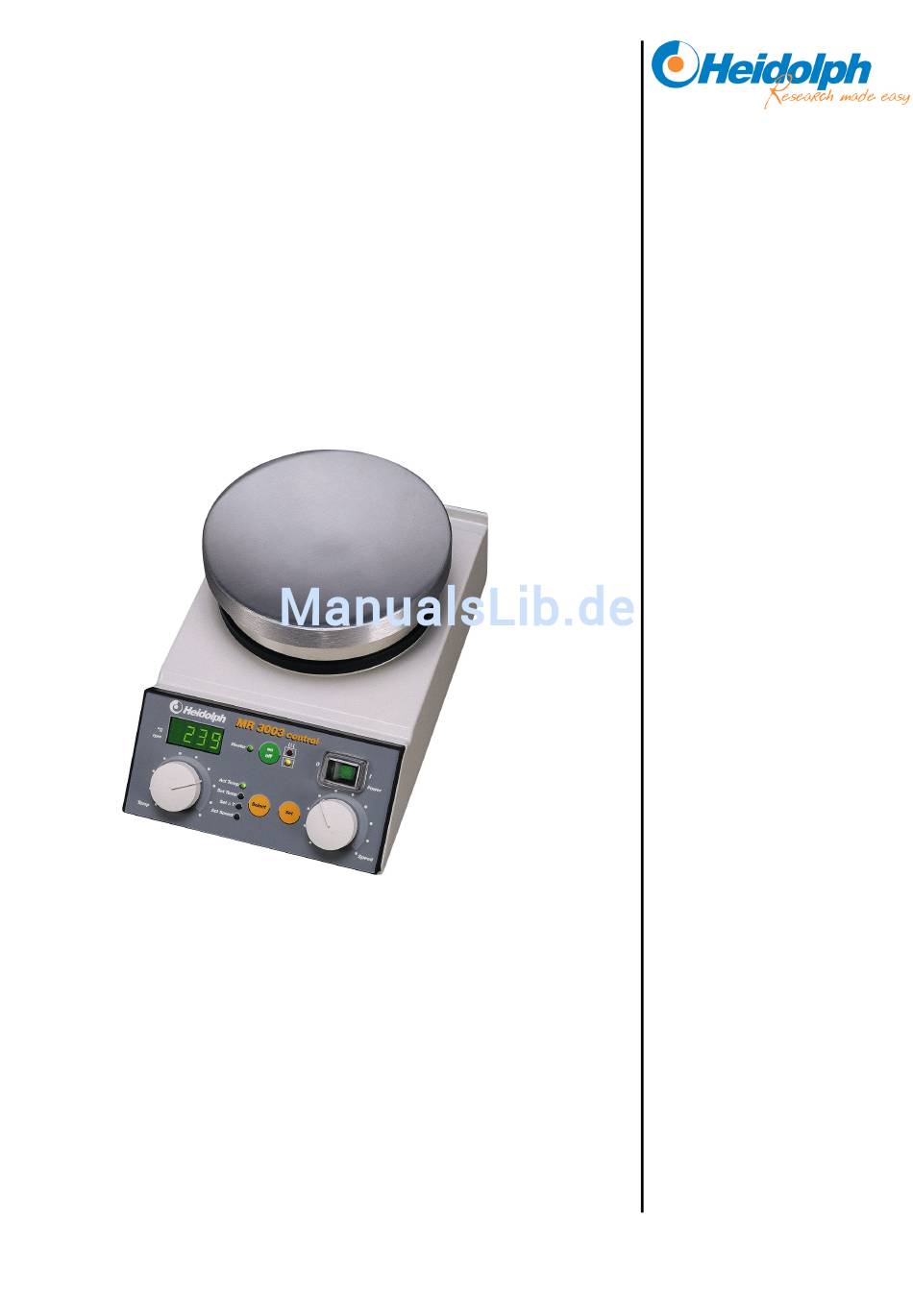

- Seite 1 MR 3003 control Betriebsanleitung Instruction Manual Mode d’Emploi Instrucciones de Empleo...
- Seite 3 DEUTSCH ENGLISH FRANCAISE ESPAGNOL...
-
Seite 4: Inhaltsverzeichnis
Wir danken Ihnen für den Kauf dieses Gerätes. Sie haben ein Produkt erworben, das von der Firma Hei- dolph Instruments nach DIN EN ISO 61010 gefertigt und geprüft wurde. Mit diesem Gerät werden Sie Ihre Arbeit einwandfrei und problemlos durchführen können. INHALT INHALT............................... -
Seite 5: Lieferumfang Und Zubehör
LIEFERUMFANG UND ZUBEHÖR Lieferumfang Bezeichnung Menge Bestellnummer Bestellnummer 230 V / 50/60 Hz 115 V / 60 Hz MR 3003 control S oder 504-33200-00 504-33200-01 MR 3003 control C oder 504-33210-00 504-33210-01 MR 3003 control G 504-33220-00 504-33220-01 Betriebsanleitung 01-005-002-90 01-005-002-90 Geräteanschlußleitung... -
Seite 6: Allgemeine Hinweise
Schalten Sie den Netzschalter aus, wenn das Gerät nicht in Betrieb ist, bzw. bevor es vom Netz genommen wird. Reparaturen dürfen nur von einem von Heidolph Instruments autorisierten Fachmann ausgeführt werden. Vorsicht bei der Anwendung in der Nähe von leicht entzündlichen und explosiven Stoffen. -
Seite 7: Aufbau
• Bitte stellen Sie das Gerät auf einer stabilen, waagerechten Oberfläche auf. • Sorgen Sie - aus Sicherheitsgründen - für ausreichend Platz um das Gerät. Elektrischer Anschluß Frontansicht MR 3003 control Rückansicht MR 3003 control Prüfen Sie bitte vor dem Anschluß an das Stromnetz, daß: •... -
Seite 8: Anschluß Des Externen Temperaturmeßfühlers Pt1000 Mit Zwei Getrennten Meßstellen (Mit Chromstahl- Oder Glasummantelung)
• Setzen Sie das Gefäß bzw. den Badaufsatz mit Flüssigkeit und passendem Magnetrührstäbchen auf die Stellfläche des Magnetrührers auf. Magnetrührstäbchen sind von Heidolph Instruments als Zubehör erhältlich. • Stellen Sie vor dem Einschalten des Netzschalters (1) beide Drehknöpfe (2 + 3) auf Linksanschlag. -
Seite 9: Einstellung Der Rührerdrehzahl
Einstellen der Rührerdrehzahl • Mit dem Drehknopf (2) können Sie die gewünschte Drehzahl einstellen. • Zur Anzeige der Drehzahl drücken Sie die Taste Select (5) mehrmals, bis die LED Act Speed (14) leuchtet. Die Drehzahl wird jetzt im Display (7) angezeigt. Temperieren mit Temperaturmeßfühler (Modus Set1) •... -
Seite 10: Heizung Einschalten / Ausschalten
3.2 Einstellen der Sicherheitstemperatur mittels Temperaturdifferenz ∆T Die Sicherheitstemperatur ergibt sich aus der Summe der eingestellten Solltemperatur und der Tempe- raturdifferenz ∆T. Beim Überschreiten der Sicherheitstemperatur schaltet sich der Magnetrührer aus Sicherheitsgründen ab. • Zur Einstellung der Temperaturdifferenz ∆T drücken Sie die Taste Select (5) mehrmals, bis die LED Set ∆T (13) leuchtet. -
Seite 11: Temperieren Mit Temperaturmeßfühler Mit Zwei Getrennten Meßstellen (Modus Set2)
Temperieren mit Temperaturmeßfühler mit zwei getrennten Meßstellen (Modus Set2) Schließen Sie hierzu bitte den Temperaturfühler mit zwei getrennten Meßstellen gemäß Punkt 3. unter Aufbau an. Für spezielle Fälle steht der Temperaturmeßfühler mit zwei getrennten Meßstellen zur Verfügung (siehe Abbildung). Dabei kann die maximale Temperatur eines Wärmeträgers auf eine einstellbare Differenz ∆T zum Sollwert im Medium begrenzt werden. -
Seite 12: Temperieren Ohne Temperaturmeßfühler (Modus Set3)
Temperieren ohne Temperaturmeßfühler (Modus Set3) Wird kein Temperaturmeßfühler angeschlossen, regelt das Gerät nur die Heizplattentemperatur. Der MR 3003 control erkennt diese Betriebsart (Modus Set3) selbständig. • Nach dem Einschalten des Netzschalters (1) erscheint kurz der erkannte Modus Set3 im Display (7). -
Seite 13: Restwärmeanzeige
Restwärmeanzeige Der MR 3003 control ist zum Schutz vor Verbrennungen an der heißen Heizplatte mit einer Restwärme- anzeige ausgestattet. Wenn die Heizplatte eine Temperatur von mehr als 50 °C hat, wird Ihnen dies bei ausgeschaltetem Netzschalter oder abgeschalteter Heizung durch Blinken der roten LED (10) signali- siert. -
Seite 14: Fehlermeldungen Und Fehlerbehandlung
Schnittstelle die Folge sind. Fehlermeldungen und Fehlerbehandlung Sollte einer der folgenden Fehler auftreten, schaltet der Mikroprozessor den MR 3003 control ab. TRIAC und Relais werden vom Prozessor abgeschaltet, der Heizungskreis geht in den Standby-Betrieb, im Display wird der Fehlercode angezeigt und es ertönt ein Signalton. -
Seite 15: Hinweise Zur Verwendung Der Temperaturmessfühler
HINWEISE ZUR VERWENDUNG DER TEMPERATURMESSFÜHLER Zur Funktionsweise der Temperaturmeßfühler siehe auch Punkte 3. und 4. Im Abschnitt „Bedienung und Betrieb“. Arbeiten mit Temperaturmeßfühler (Modus Set1) Der Temperaturmeßfühler kann auf verschiedene Arten verwendet werden. 1.1 Temperaturmeßfühler im Reaktionsmedium, kein Wärmeträgermedium Temperaturfühler im Medium, ohne Wärmeträger Medium Sicherheitsstemperatur Solltemperatur... -
Seite 16: Temperaturmeßfühler Im Wärmeträgermedium
1.3 Temperaturmeßfühler im Wärmeträgermedium Temperaturfühler im Wärmeträgermedium Heizbad Medium Sicherheitstemperatur Solltemperatur Zeit [min] Vorteile: • Schnelles Erreichen der Solltemperatur im Wärmeträgermedium. • Einstellbare Sicherheitstemperatur. Einschränkung: • Die Temperatur im Medium stellt sich, in Abhängigkeit von der Temperatur des Wärmeträgermedi- ums, auf einen unbekannten Wert unterhalb der Solltemperatur ein. Arbeiten mit Temperaturmeßfühler mit 2 getrennten Meßstellen (Modus Set2) 2.1 Temperaturmeßfühler „Medium“... -
Seite 17: Reinigung Und Wartung
Bestandteilen. Die Oberfläche des Gerätes kann dadurch beschädigt werden. Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt durch einen von Heidolph Instruments autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren Heidolph Instru- ments Händler oder eine Vertretung von Heidolph Instruments (siehe Seite 19). -
Seite 18: Technische Daten
TECHNISCHE DATEN Rührantrieb Kondensatormotor, elektronisch geregelt, mit Übertemperatursicherung Drehzahlbereich 0 – 1300 1/min Drehzahlkontrolle Digital, LED Display 4-stellig, grün Temperaturregler Elektronischer Regler mit Mikroprozessor zur Regelung der Heizplattentemperatur und Mediumtemperatur Heizleistung 600 W Temperaturbereich Heizplatte 0 – 300 °C Heizplattenmaterial Standard: Silumin (Aluminiumlegierung), Kennzeichnung S Chromstahl, Kennzeichnung C Glaskeramik, Kennzeichnung G... -
Seite 19: Garantie, Haftung Und Urheberrechte
Fax: +49 – 9122 - 9920-65 Transportschäden sind ausgeschlossen. E-Mail: sales@heidolph.de Im Falle eines Garantieanspruchs benachrichtigen Sie bitte Heidolph Instruments (Tel.: (+49) 9122 - Sicherheitshinweis 9920-69) oder Ihren Heidolph Instruments Händ- Bitte sorgen Sie bei der Anlieferung von ler. Wenn es sich um einen Material- oder Herstel- Reparaturgeräten, die mit gefährlichen... - Seite 68 01-005-002-90-0 11/03 Heidolph Instruments GmbH & Co. KG Technische Änderungen sind ohne vorherige An- kündigung vorbehalten. Technical changes reserved. Publication not man- datory. Sous réserve de modifications techniques sans notification préalable. Nos reservamos el derecho de introducir modifi- caciones técnicas sin previo aviso.
