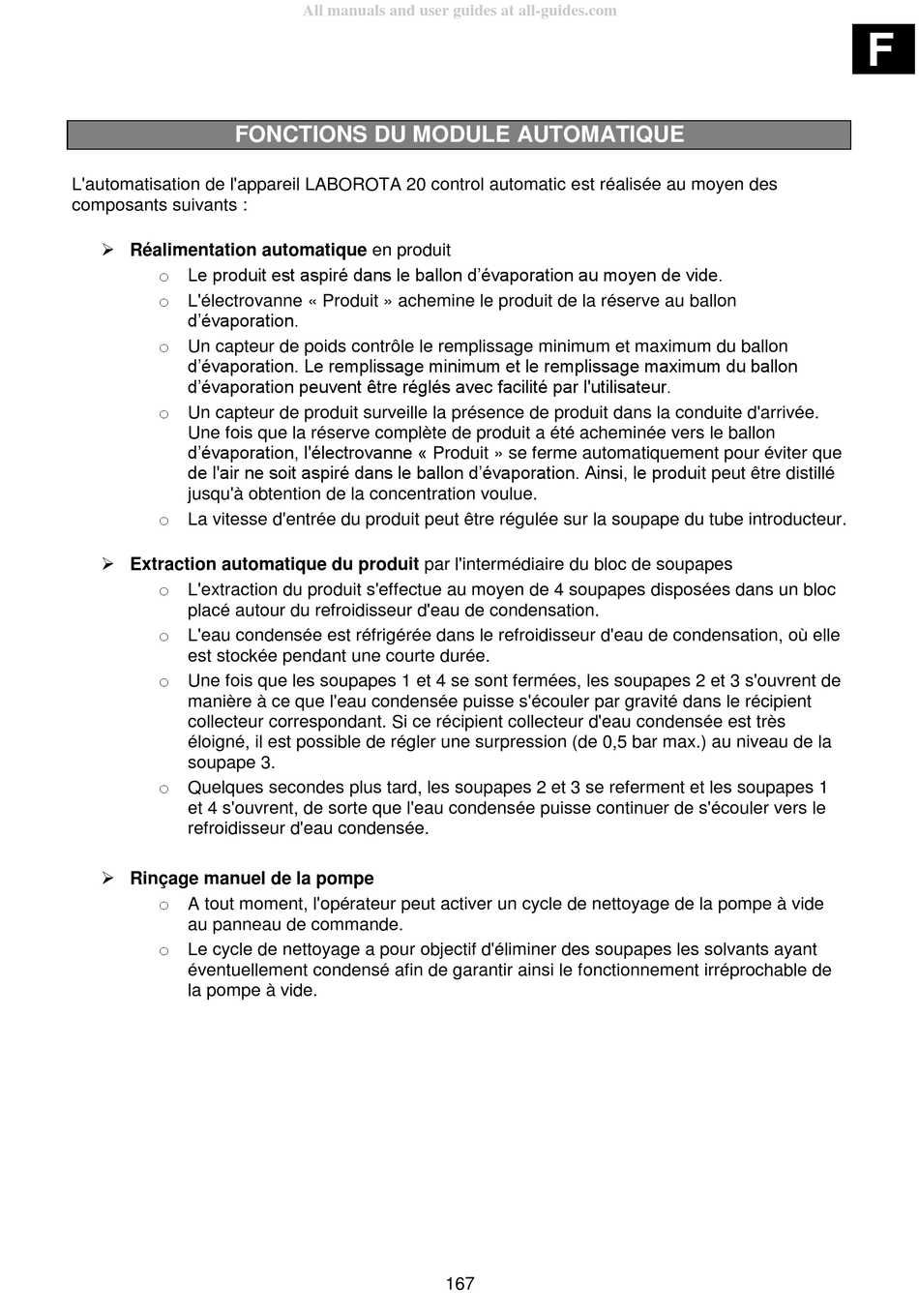

FONCTIONS DU MODULE AUTOMATIQUE

L'automatisation de l'appareil LABOROTA 20 control automatic est réalisée au moyen des
composants suivants :
 Réalimentation automatique en produit
o Le produit est aspiré dans le ballon d'évaporation au moyen de vide.
o L'électrovanne « Produit » achemine le produit de la réserve au ballon
d'évaporation.
o Un capteur de poids contrôle le remplissage minimum et maximum du ballon
d'évaporation. Le remplissage minimum et le remplissage maximum du ballon
d'évaporation peuvent être réglés avec facilité par l'utilisateur.
o Un capteur de produit surveille la présence de produit dans la conduite d'arrivée.
Une fois que la réserve complète de produit a été acheminée vers le ballon
d'évaporation, l'électrovanne « Produit » se ferme automatiquement pour éviter que
de l'air ne soit aspiré dans le ballon d'évaporation. Ainsi, le produit peut être distillé
jusqu'à obtention de la concentration voulue.
o La vitesse d'entrée du produit peut être régulée sur la soupape du tube introducteur.
 Extraction automatique du produit par l'intermédiaire du bloc de soupapes
o L'extraction du produit s'effectue au moyen de 4 soupapes disposées dans un bloc
placé autour du refroidisseur d'eau de condensation.
o L'eau condensée est réfrigérée dans le refroidisseur d'eau de condensation, où elle
est stockée pendant une courte durée.
o Une fois que les soupapes 1 et 4 se sont fermées, les soupapes 2 et 3 s'ouvrent de
manière à ce que l'eau condensée puisse s'écouler par gravité dans le récipient
collecteur correspondant. Si ce récipient collecteur d'eau condensée est très
éloigné, il est possible de régler une surpression (de 0,5 bar max.) au niveau de la
soupape 3.
o Quelques secondes plus tard, les soupapes 2 et 3 se referment et les soupapes 1
et 4 s'ouvrent, de sorte que l'eau condensée puisse continuer de s'écouler vers le
refroidisseur d'eau condensée.
 Rinçage manuel de la pompe
o A tout moment, l'opérateur peut activer un cycle de nettoyage de la pompe à vide
au panneau de commande.
o Le cycle de nettoyage a pour objectif d'éliminer des soupapes les solvants ayant
éventuellement condensé afin de garantir ainsi le fonctionnement irréprochable de
la pompe à vide.
