Funktionsprinzipien
mit konstantem pH-Wert). Dieser führt zu einer konstanten elektrischen Aufladung der inne-
ren Quellschicht. In den Innenpuffer taucht eine Ableitelektrode zur Potentialableitung. Auf
diese Weise kann mit der Glasmembran eine Spannung gemessen werden, die ein Maß für den
Unterschied vom pH-Wert des Innenpuffers und dem pH-Wert der Lösung ist.

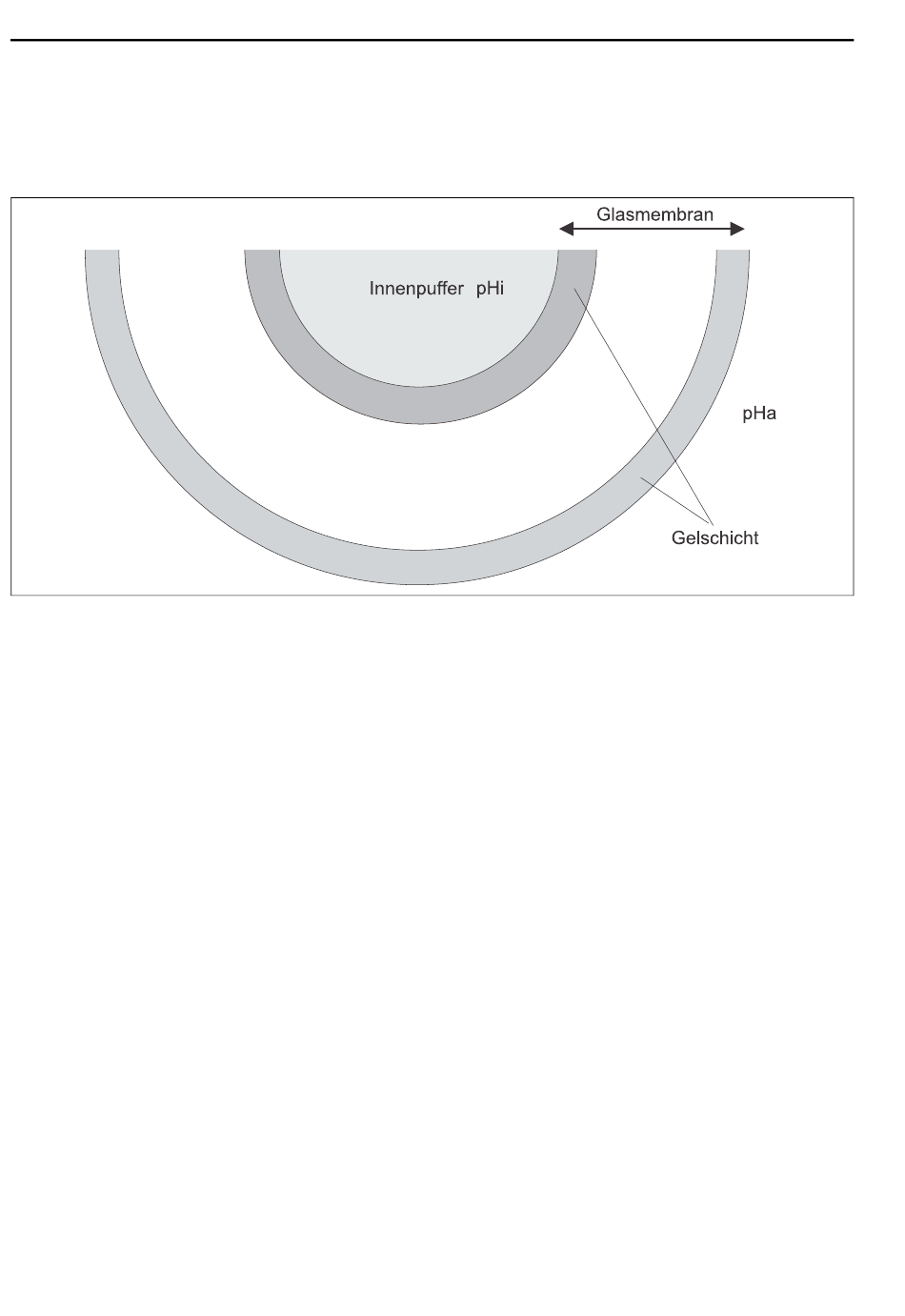

Abb. 15: Elektrode - Gelschicht
Die Bezugselektrode
Die Bezugselektrode hat die Aufgabe, ein konstantes Vergleichs- oder Ableitpotential zur
Arbeitselektrode herzustellen. In der Betriebsmesstechnik ist nur das System Silber/Silberchlo-
rid (Ag/AgCl), KCl-Lösung von Bedeutung.
Ein Silberdraht, überzogen mit einer Schicht Silberchlorid, spricht auf die Chlorid-Ionen-Aktivi-
tät der angrenzenden Lösung an. Die Trennung an der Kontaktstelle Elektrolyt/Lösung erfolgt
über eine Kapillarverbindung, dem sogenannten Diaphragma.
Das Diaphragma trennt einerseits den Innenelektrolyten der Bezugselektrode von der Lösung.
Andererseits soll es die beiden Lösungen elektrisch verbinden, also Ionenleitung ermöglichen.
Deshalb gibt es verschiedene Arten von Diaphragmen für unterschiedliche Aufgabenstellungen:
• Keramikdiaphragmen sind chemisch beständig, für oxidierende Messlösungen geeignet, nei-
gen aber unter bestimmten Umständen zum Verstopfen. Einsatzbereiche sind Hygienean-
wendungen, Laboranwendungen sowie Anwendungen im Wasser und Schwimmbadbereich.
• Ringspalte sind besonders für Anwendungen im Abwasserbereich geeignet. Durch die konst-
ruktiven Gegebenheiten wird eine Verblockung weitgehend verhindert. Ringspalte können
ausschließlich bei gelgefüllten Elektroden eingesetzt werden.
• Teflondiaphragmen aus gesintertem PTFE sind schmutzabweisend, nahezu verblockungsfrei,
chemisch resistent und temperaturbeständig. Wegen der großen Poren sind Elektroden mit
Teflondiaphragma generell nicht hygienisch, obwohl die Elektrode sterilisiert werden kann.
Teflondiaphragmen haben eine langsamere Ansprechzeit als Elektroden mit anderen Dia-
phragmentypen.
