Memobase Plus CYZ71D

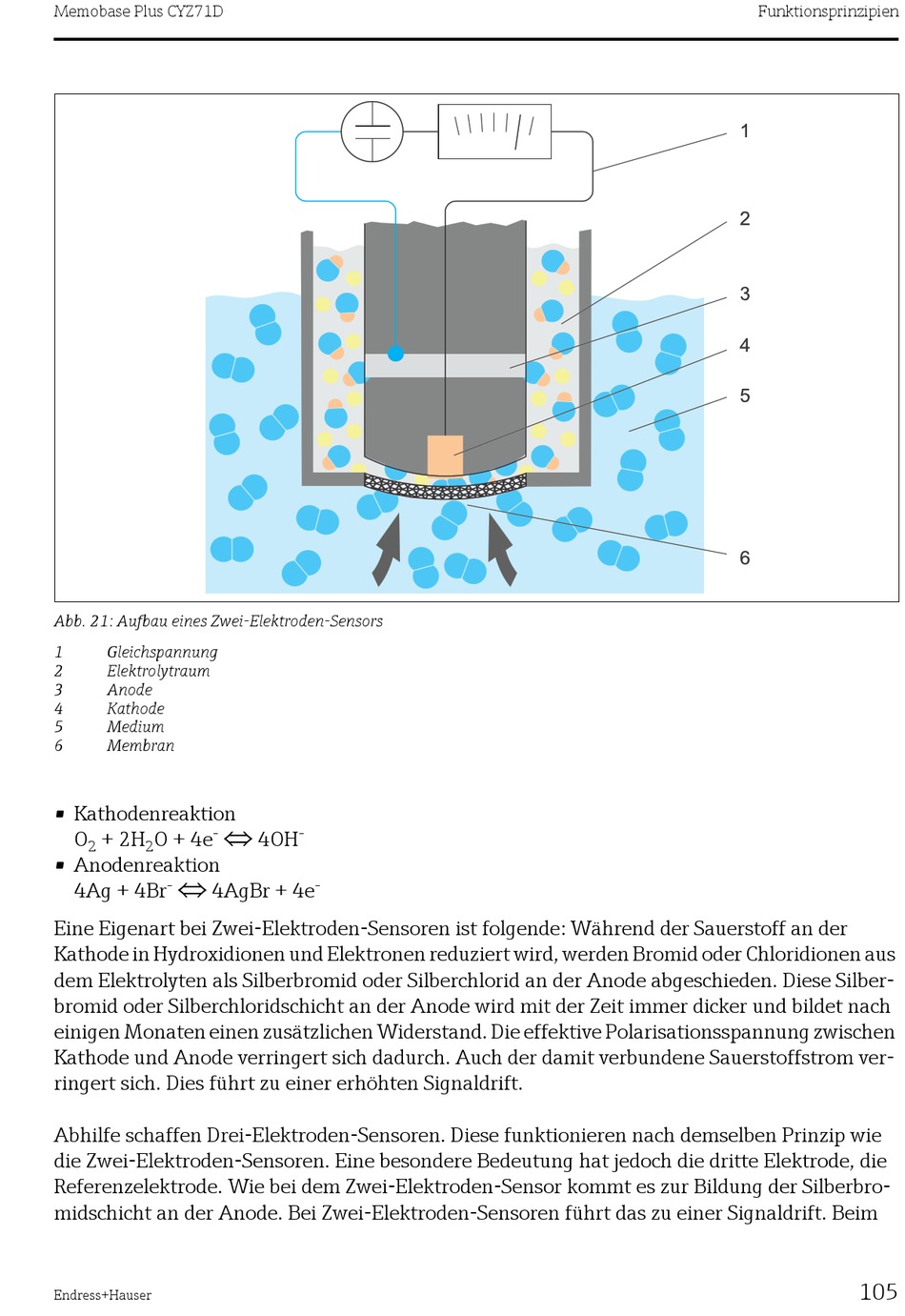

Abb. 21: Aufbau eines Zwei-Elektroden-Sensors
1 Gleichspannung
2 Elektrolytraum
3 Anode
4 Kathode
5 Medium
6 Membran
• Kathodenreaktion

-
O + 2H O + 4e
2 2
• Anodenreaktion

-
4Ag + 4Br 4AgBr + 4e
Eine Eigenart bei Zwei-Elektroden-Sensoren ist folgende: Während der Sauerstoff an der
Kathode in Hydroxidionen und Elektronen reduziert wird, werden Bromid oder Chloridionen aus
dem Elektrolyten als Silberbromid oder Silberchlorid an der Anode abgeschieden. Diese Silber-
bromid oder Silberchloridschicht an der Anode wird mit der Zeit immer dicker und bildet nach
einigen Monaten einen zusätzlichen Widerstand. Die effektive Polarisationsspannung zwischen
Kathode und Anode verringert sich dadurch. Auch der damit verbundene Sauerstoffstrom ver-
ringert sich. Dies führt zu einer erhöhten Signaldrift.
Abhilfe schaffen Drei-Elektroden-Sensoren. Diese funktionieren nach demselben Prinzip wie
die Zwei-Elektroden-Sensoren. Eine besondere Bedeutung hat jedoch die dritte Elektrode, die
Referenzelektrode. Wie bei dem Zwei-Elektroden-Sensor kommt es zur Bildung der Silberbro-
midschicht an der Anode. Bei Zwei-Elektroden-Sensoren führt das zu einer Signaldrift. Beim
Endress+Hauser
-
4OH
-
Funktionsprinzipien
105
